Како направити поуздану ПЦБА лампу за садњу
Светла за садњу (хортикултурна ЛЕД лампа) раде у захтевним условима: 12-16 сати непрекидног дневног рада, окружења високе влажности (60-90% РХ) и значајног топлотног стреса. ПЦБА је окосница читавог уређаја --- квар овде значи губитак усева и губитак енергије.
Са 20 година искуства у енергетској електроници и производњи ПЦБ-а у индустријским и пољопривредним секторима, анализирао сам стотине кварова на светлом пољу. Овај водич покрива избор материјала, управљање топлотом, дизајн спектра и доказане параметре поузданости за садњу светле ПЦБА.

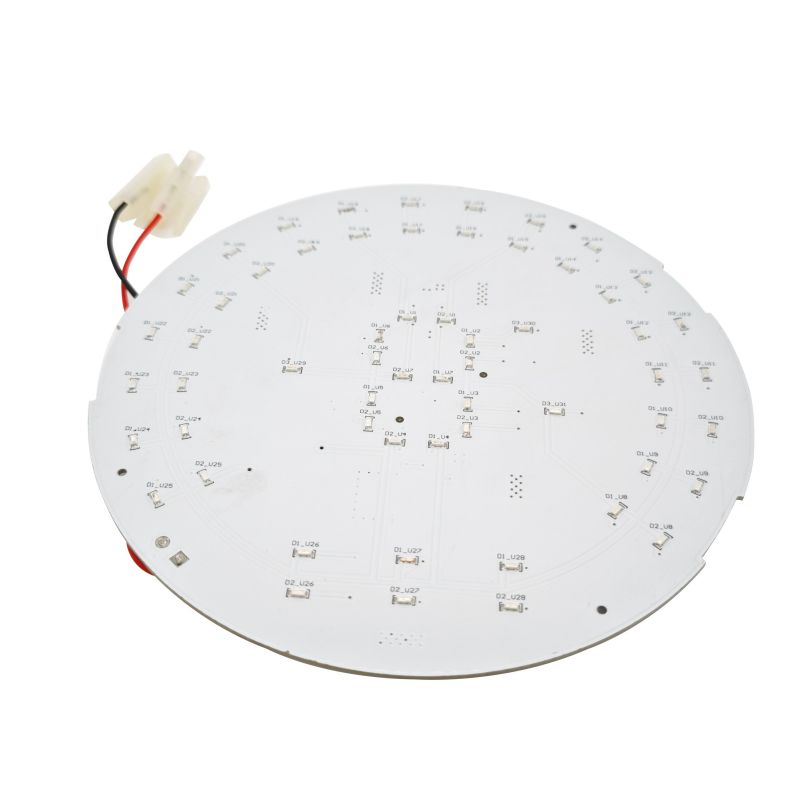

Шта ПЦБА светло за садњу мора да уради
Светло за садњу ПЦБА подржава фотосинтезу биљака кроз вештачко светло. За разлику од стандардног осветљења, хортикултурни ПЦБА мора да испоручује одређене таласне дужине (црвена за цветање, плава за вегетативни раст) док управља континуираним радом велике снаге.
Основне функције ПЦБА лампе за садњу:
- Контрола спектралног излаза:Покреће ЛЕД чипове на прецизним таласним дужинама (660нм црвена, 450нм плава) са одступањем ≤±5нм
- Топлотна дисипација:Уклања топлоту са ЛЕД спојева како би спречио прерано смањење лумена
- Регулација снаге:Конвертује АЦ улаз (85-265В) или ДЦ улаз (12-52В) у стабилну константну струју за ЛЕД жице
- Заштита животне средине:Издржава влажност и температурне промене у стакленику
Кључна разлика од стандардне ЛЕД ПЦБА:ПЦБА са светлом за садњу захтевају већу густину снаге (40В до 200В+ по плочи) и специфично подешавање спектра за различите врсте усева.
Основне техничке спецификације
Спецтрални захтеви према фази раста
Фаза раста Доминантна таласна дужина Типична црвена:плава однос ПрименаВегетативно (листови/стабљике)450нм (плаво)3:1 до 4:1 Зелена салата, зачинско биље, лиснато зеленило Цветање / плодоносење660нм (црвено)5:1 до 9:1Ф парадајз, канабипер, паприка Спецтрум400-700нм + вхитеВариаблеДопунско осветљење стакленика
На основу актуелних хортикултурних ЛЕД стандарда и спецификација произвођача.
Електричне и енергетске спецификације
Параметар Мала снага (кућа/уради сам) Средња снага (комерцијално) Велика снага (вертикална фарма) Укупна снага 10В-40В40В-120В120В-300В+Инпут Волтаге12В-24В ДЦ45-52В ДЦ48В ДЦ или АЦ 85-265В ЛЕД струја Канал350мА-700мА700мА-1500мА1500мА-2800мАЦОдступање струје±5%±2%±1%Ефикасност конверзије енергије>85%>90%>93%
Опсези снаге изведени из спецификација ПЦБА за комерцијално светло за садњу.
Физичке и термичке спецификације
ПараметарФР4 СтандардАлуминијум МЦПЦБЦБакар МЦПЦБТТоплотна проводљивост0,3-0,5 В/м·К1-9 В/м·К200-400 В/м·КТежина бакра1 оз1-2 оз2-3 оз Број слојева2-4 слоја1-2 слоја1-2 слојаМаксимална радна површина (Темп130°Ц)0°Ц 17°Ц површина Типична примена Мале снаге (<30В) Већина комерцијалних светала Екстремне велике снаге
Засновано на стандардима производње ПЦБ-а за хортикултурну примену.
Избор ПЦБ материјала: критичан за поузданост
Избор ПЦБ материјала директно одређује век трајања и перформансе светла за садњу.
Алуминијумски МЦПЦБ (најчешћи за светла за садњу)
Алуминијумски МЦПЦБ-и чине преко 80% комерцијалних лаких ПЦБА-ова за садњу. Они нуде најбољи баланс топлотних перформанси и цене.
ПараметарСтандардни алуминијум Алуминијум високих перформанси Топлотна проводљивост1-3 В/м·К5-9 В/м·К Дебљина диелектричног слоја50-100µм75-150µм Напон квара2-3 кВ3-5 кВ Цена по м²30~$5~$0
Када одабрати алуминијум:Већина комерцијалних лампи за садњу од 40В до 200В. Алуминијумска штампана плоча од 1-3 В/м·К је довољна за стандардне ЛЕД густине.
ФР4 (осетљив на трошкове или мале снаге)
ФР4 ПЦБА лампе за садњу су погодне само за:
- Уређаји мале снаге испод 30В
- Дизајни са спољним хладњаком
- Краткорочне или хобисте апликације
Ограничење:ФР4 не може ефикасно да расипа топлоту. Температура ЛЕД споја расте 15-25°Ц више од еквивалентних алуминијумских МЦПЦБ дизајна.
Керамички ПЦБА (премијум / висока поузданост)
Керамичке подлоге (алуминијум или алуминијум нитрид) у потпуности елиминишу диелектрични слој, постижући топлотну проводљивост од 20-200+ В/м·К.
Најбоље за:Густина екстремне велике снаге (>3 В/цм²) или апликације које захтевају апсолутну поузданост.
Управљање топлотом за континуирани рад
Светла за садњу раде 12-16 сати дневно, 365 дана у години. Управљање топлотом је фактор поузданости број 1.
Оптимизација термичког пута
Основно правило:За сваких 10°Ц смањења температуре ЛЕД споја, животни век се удвостручује.
Елемент дизајнаЗахтеви Метода верификацијеТермални отвор испод ЛЕД јастучића Минимално 9 отвора (0,3 мм пречника) по ЛЕДКС рендгенском прегледу. Преко пуњења Испуњено и затворено бакром или епоксидом. шупљине) Рендген, празнина <25% Површинска температура (при пуном оптерећењу) Испод 60°Ц (подручје ЛЕД подлоге) Термичко снимање
Термички материјал интерфејса (ТИМ)
Између МЦПЦБ-а и хладњака:
- Потребан ТИМ:Силиконска или керамичка термална подлога (минимално 3 В/м·К)
- дебљина:0,5 мм до 1,5 мм
- Компресија:20-30% за уклањање ваздушних празнина
Тежина бакра за струјне трагове
Струја по трагу Минимална тежина бакра Препоручена тежина бакра<500мА1 оз1 оз500мА-1.5А1 оз2 оз1.5А-3А2 оз2 оз са отвором за лемљење3А+2 оз са паралелним траговима3 оз
На основу ИПЦ-2221 тренутних стандарда капацитета за хортикултурно осветљење.
Дизајн спектра и контрола таласне дужине
Биљке захтевају специфичне светлосне спектре за различите фазе раста. ПЦБА мора да испоручи ове таласне дужине са прецизношћу.
Стандардне таласне дужине за светла за садњу
Таласна дужинаБојаФункцијаЛЕД тип чипа450-460нмКраљевско плавоВегетативни раст, апсорпција хлорофила Плава ЛЕД660-665нмДубоко црвенаЦветање, плодоношење, фотоморфогенезаЦрвена ЛЕД730-740нмДалеко црвеноЕмерсонов ефекат, ЛЕД30 почетак цветања0КВхлл спектар, визуелна удобностБела ЛЕД
Ред:Плави однос препоруке
Врста биљке Препоручени црвена:плава однос Напомене Лиснато зеленило (зелена салата, спанаћ)3:1 до 4:1Виша плава за компактан раст. (поврће) до 8:1 (цвет) Пожељан је подесиви спектар
Засновано на смерницама за хортикултурни ЛЕД дизајн из индустријских извора.
Контрола струје за стабилност таласне дужине
ЛЕД таласна дужина се помера са варијацијама струје. Да бисте одржали спектралну тачност:
- Максимално одступање струје:±2% на свим ЛЕД жицама
- Препоручено одступање:±1% за премиум дизајн
- Метод мерења:Серијски отпорник пад напона или линијски мерач струје

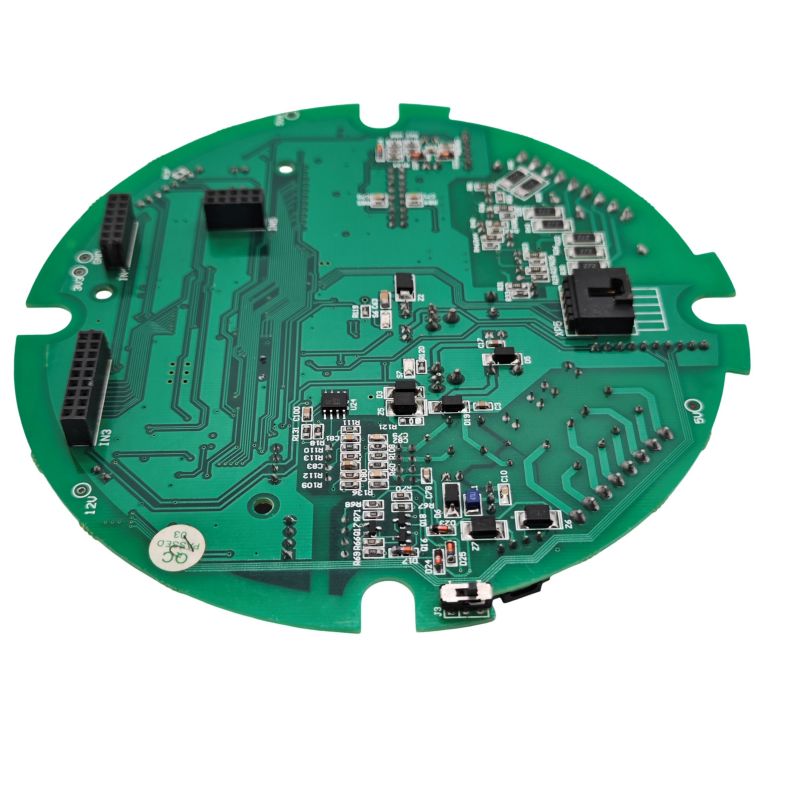

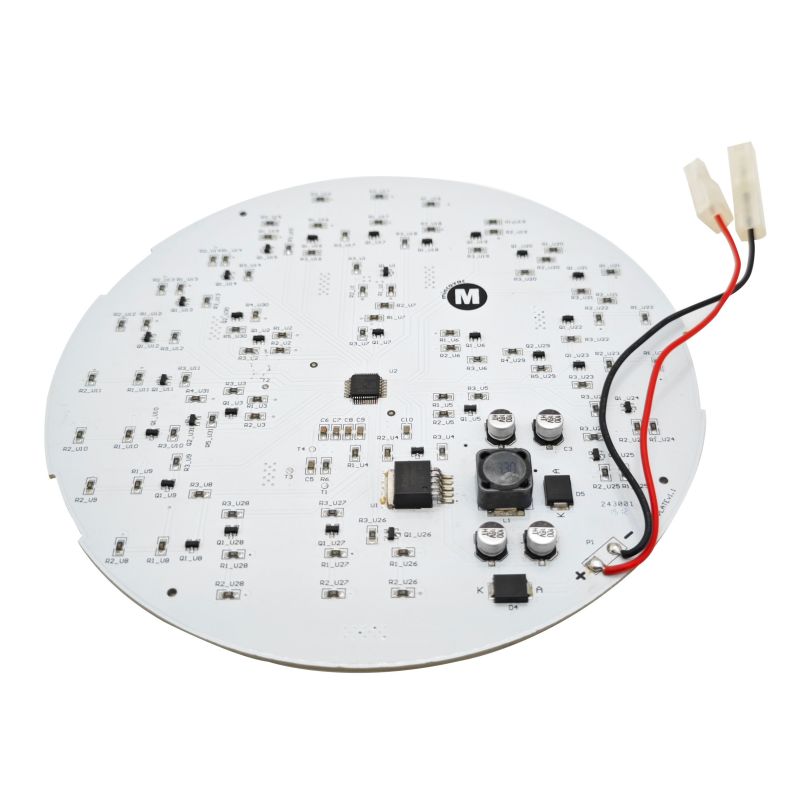

Топологија драјвера и дизајн кола
Константна струја наспрам константног напона
За садњу су потребни лаки ПЦБАпогон константне струјеза сваки ЛЕД низ за одржавање стабилне таласне дужине и спречавање топлотног бекства.
ТопологијаНајбоље за ПредностиНедостациЛинеарна константна струјаМала снага (<30В)Једноставна, ниска ЕМИНеефикасна при паду високог напонаБуцк конвертор Средња снага (30-100В), Вин > ВфЕфикасан (90-95%) Захтева индуктор, прекидач букеПојачавајући претварачЛЕД жице са Вф-каналном константном способношћу бројања > ВинС струјаВелика снага (>100В), подесиви спектар Појединачна контрола канала, висока ефикасност Комплекс, већа цена
Потребна су заштитна кола
Тип заштите КомпонентаСпецификација Реверзни поларитет Шотки диода или П-ФЕТБ блокира негативан напон на улазу Пренапон ТВС диода Стезаљка на 1,2к максимални улаз прекострујног (по каналу)ПТЦ осигурач или отпорник за сензор + искључење Окидање при 1,3к називне струје ЕСД заштита Зенер диоде на минималним улазима±8
Заштита животне средине за просторије за узгој
Светла за садњу раде у окружењима са високом влажношћу (60-90% РХ). Заштита од влаге је обавезна за поуздан рад.
Захтеви за конформни премаз
Тип премазаНајбољи за наношење Метода поновне обрадеАкрил (АР)Опште хортикултураСпреј или потапањеЕасиСилицоне (СР)Екстремна влажност, флексибилан ПЦБСелективни спреј ТежакУретан (УР)Излагање сланој води или хемикалијама Спреј Веома тешко
Минимална дебљина премаза:0,03 мм (1,2 мил)
Контролна листа за заштиту од влаге
- Конформни премазпреко свих лемних спојева и изложеног бакра
- Поттингза конекторе и подручја високог напона (опционо за екстремна окружења)
- Запечаћени конектори(ИП65 минимум за стакленике на отвореном или са високом влажношћу)
- ЕНИГ површинска обрада(спречава корозију бакра; ХАСЛ се не препоручује)
Ограничења радног окружења
Параметар Индоор ГровГреенхоусеОутдоор Опсег влажности40-70% РХ60-90% РХ10-100% РХТ Опсег температуре 15-30°Ц-5 до 40°Ц-20 до 50°ЦМ Минимална ИП оцена ИП20 (суво у затвореном простору) ИП44 (отпоран на прскање)
Правила распореда ПЦБА светла за садњу
Правило 1: Одвојите напајање и сигнал
- Држите АЦ/ДЦ улазну секцију изоловану од трагова ЛЕД погона
- Минимална пузна стаза: 3 мм између високонапонских и нисконапонских подручја
Правило 2: Скратите високострујне петље
- Поставите ЛЕД драјвере што је могуће ближе ЛЕД конекторима
- Минимизирајте подручје петље да бисте смањили ЕМИ
Правило 3: Дизајн термалних јастучића за ЛЕД диоде
- Сваки ЛЕД термални јастучић захтева најмање 9 термалних пролаза (0,3 мм)
- Прелази морају бити попуњени и затворени за лемљење
Правило 4: Сипајте бакар за земљу
- Користите чврсту уземљену раван на слоју 2 (за 2-слојни МЦПЦБ, уземљење је метално језгро)
- За ФР4 дизајн: наменски слој тла са минималним расцепима
Правило 5: Даиси-Цхаин дистрибуција енергије
- За дугу линеарну садњу лаких ПЦБА (до 1500 мм), трасирање струјних трагова као централна сабирница
- Напајајте сваки ЛЕД сегмент са магистрале, а не са краја претходног сегмента
Захтеви за производњу и монтажу
Спецификације СМТ склопа за лаку ПЦБА за садњу
ПараметерРекуирементВерифицатионПаста за лемљење Без олова (САЦ305 или слично) Усклађеност са РоХС
Тестирање квалитета за лаке ПЦБА за садњу
Метода тестирања Критеријуми проласка/неуспеха Тест у кругу (ИЦТ) Аутоматско учвршћење сонде Све компоненте су присутне, тачне вредности провера поларитета ЛЕД диоде Режим диоде или визуелна инспекција 100% тачна оријентацијаТермичко снимање при пуном оптерећењу ИР камера након 1 сата рада Нема вруће тачке >70°Ц (ЛЕД јастучићи <60°Ц циљна верификација)Спецтрометар 1Спецтралтх. одступање ≤±5нм од спецБурн-ин теста 24-48 сати при пуној снази, амбијент у просторијиБез квара ЛЕД-а, без треперења
За комерцијалну производњу лаких ПЦБА за садњу, препоручује се 100% тестирање ових параметара:
- ЛЕД провера поларитета(аутоматска оптичка инспекција)
- Квалитет лемног споја(АОИ на свим компонентама напајања)
- Отворено/кратко тестирање(летећа сонда или кревет од ексера)
- Термичка валидација(основа узорка, 10% производње)
Најчешћа питања о ПЦБА лампама за садњу
П1: Који је најбољи ПЦБ материјал за светло за садњу велике снаге (200В+) које ради 18 сати дневно?
О:За континуирани рад велике снаге,алуминијумски МЦПЦБ са минималном топлотном проводљивошћу од 3 В/м·Кје стандардни избор. Ево матрице одлуке засноване на стварним подацима са терена:
Ниво снаге Препоручени материјал Топлотна проводљивост Очекивани животни век40В-100В Стандардни алуминијумски МЦПЦБ (1-2 В/м·К)1-2 В/м·К30,000-50,000 сати100В-200В Алуминијум високих перформанси (3-5 В/м·К) В/м·К50,000-70,000 сати200В-300В+Премијум алуминијум (5-9 В/м·К) или језгро од бакра5-9+ В/м·К70,000-100,000 сати
Зашто алуминијум преко ФР4 за велику снагу:Светло за садњу од 200 В ствара значајну топлоту. ФР4 има топлотну проводљивост од само 0,3-0,5 В/м·К, делује као изолатор. Температура ЛЕД споја ће премашити 100°Ц у року од неколико минута, узрокујући брзо смањење лумена (30-50% губитак у року од 6 месеци).
Керамичка ПЦБА алтернатива:За екстремну поузданост или када је величина ПЦБ-а строго ограничена (висока густина снаге >3 В/цм²), керамичке подлоге (алуминијум или алуминијум нитрид) у потпуности елиминишу диелектрични слој, постижући 20-200+ В/м·К. Међутим, цена је 3-5 пута већа од алуминијумске МЦПЦБ.
Закључак за већину комерцијалних узгајивача:Алуминијумски МЦПЦБ високих перформанси (5 В/м·К) пружа најбољу равнотежу цене и поузданости за 200В+ светиљке.
П2: Како да израчунам потребну тежину бакра за своју ПЦБА лампу за садњу да бих спречио прегревање трагова?
О:Користите формулу ИПЦ-2221 са овим смерницама специфичним за хортикултуру. Прегревање трагова је уобичајен начин квара у светлима за садњу велике снаге.
Корак 1 - Одредите максималну струју по трагу:
За типично светло за садњу од 100В на 48В: струја = 100В / 48В = 2,08А по низу
Корак 2 - Одаберите дозвољени пораст температуре (ΔТ):
- пораст од 10°Ц:Конзервативно за живот од 50.000+ сати (препоручује се за комерцијалну употребу)
- пораст од 20°Ц:Прихватљиво за потрошаче
- пораст од 30°Ц:Висок ризик --- трагови ће временом ослабити лемне спојеве
Корак 3 - Изаберите тежину бакра на основу струје:
Тренутна 1 оз Потребна ширина бакра (ΔТ=20°Ц)2 оз Потребна ширина бакра (ΔТ=20°Ц) Препорука1А30 мил (0,76мм)15 мил (0,38мм)1 оз прихватљиво2А70 милс (1,78мм)35 милс (1,78мм)35 милс (0,89 мм)2 мил А пожељно 0,89 мм (3,05 мм) 60 мил (1,52 мм) 2 оз минимум5А220 милс (5,59 мм) 110 милс (2,79 мм) 3 оз препоручено
Корак 4 - Израчунајте користећи поједностављену формулу (за спољне трагове, 2 оз бакра):
Ширина (мил) = струја (ампери) × 35 (за ΔТ=20°Ц)
Пример за 2.08А: 2.08 × 35 = 73 мил (1.85 мм) минимална ширина
Додавање маргине сигурности од 20%:73 × 1,2 = 88 мил (2,23 мм)
Професионална препорука за садњу светле ПЦБА:
- Користите најмање 2 оз бакраза све трагове који носе >1А
- Користите 3 оз бакраза трагове који носе >3А или када је простор на плочи ограничен
- Додајте отвор маске за лемљењена траговима велике струје ---додатни лем повећава тренутни капацитет за 20-40%
Метод верификације:Након склапања прототипа, измерите температуру трага инфрацрвеном камером при пуном оптерећењу. Ако било који траг пређе 70°Ц, повећајте тежину бакра или проширите траг.
П3: Шта узрокује неуједначен излаз светлости или треперење у ПЦБА светлу за садњу, и како да то поправим?
О:Неуједначен излаз светлости и треперење су обично узрокованитренутна неусклађеност између паралелних ЛЕД низоваилинедовољна запреминска капацитивност. Ево дијагностичке секвенце:
Основни узрок 1 - Тренутна неусклађеност у паралелним низовима (најчешће):
Када је више ЛЕД низова спојено паралелно на један драјвер константне струје, мале разлике у напону унапред (Вф) узрокују да један низ повлачи више струје од других. Најтоплија жица повлачи најнапреднију струју, додатно се загрева (Вф опада са температуром) и повлачи још већу струју ---термички бег.
Решење:
- Користите апосебан драјвер константне струје по низу(пожељно за велике снаге)
- Или додајбалансни отпорници(0,5-2Ω) у серији са сваким низом за изједначавање струје
- Снага отпорника: П = И² × Р (нпр. 1А² × 1Ω = 1В отпорник)
Основни узрок 2 - Недовољна запреминска капацитивност на излазу драјвера:
Пулсно-ширински модулисано (ПВМ) затамњење ствара видљиво треперење ако је излазна капацитивност премала. ЛЕД струја расте и опада са сваким ПВМ циклусом.
ПВМ фреквенција Минимални капацитет капацитета. Видљивост треперења 100-200 Хз1000µФ+Видљиво већини људи500-1000 Хз470µФФликер који се може детектовати од неких 1000-4000 Хз100µФГенерално без треперења>4000µФз.
Поправи:Додајте електролитички кондензатор од 100-470µФ преко ЛЕД излаза, плус керамички кондензатор од 10µФ за високофреквентно филтрирање.
Основни узрок 3 - Лоши лемни спојеви на ЛЕД прикључцима:
Напукнут или хладан лемни спој на ЛЕД плочици ствара испрекидану везу. ЛЕД диода може треперити, затамнити или потпуно отказати док се плоча загрева и хлади.
Метод детекције:
- Лагано додирните сваку ЛЕД диоду пластичним алатом док је светло укључено
- Ако дође до треперења, прелијте лемни спој
- За СМТ ЛЕД диоде, прегледајте под увећањем да ли има пукотина око подлоге
Основни узрок 4 - Неадекватна ширина трага узрокује пад напона:
Дуги, уски трагови на жицама велике снаге стварају пад напона. ЛЕД диоде на другом крају трага примају мању струју од оних у близини драјвера.
Поправи:
- Израчунајте пад напона: В_пад = И × Р_траце
- За жицу од 2А на трагу од 100 мил (2,54 мм) од 1 оз преко 24 инча: Р ≈ 0,24Ω, В_дроп ≈ 0,48 В
- Ово би могло бити прихватљиво. За В_дроп >0.5В, повећајте ширину трага или користите 2оз бакра
Брза валидација:Измерите напон на првој ЛЕД и последњој ЛЕД диоди у сваком низу. Ако разлика прелази 0,3 В, надоградите дизајн трагова.
Контролна листа за тестирање производње за ПЦБА лаке за садњу
Пре него што одобрите ПЦБА светло за садњу за масовну производњу, проверите ових пет тестова:
| Тест | Метод | Критеријуми за пролаз/неуспех |
|---|---|---|
| Спектрални излаз | Интегришућа сфера или спектрометар | Одступање таласне дужине ≤±5нм од циља |
| Термичке перформансе | ИР камера након 1 сата при пуном оптерећењу | Без тачке >70°Ц; ЛЕД јастучићи <60°Ц |
| Тренутни биланс | Измерите струју у сваком паралелном низу | Одступање између низова <5% |
| Отпорност на влагу | 85% РХ на 40°Ц током 48 сати, са напајањем | Без корозије, без треперења, без квара |
| Верификација животног века (убрзана) | 85°Ц/85% РХ, 1000 сати (ТХБ тест) | Смањење лумена <10% |
За комерцијалне поруџбине:Затражите ППАП (Процес одобравања дела производње) документацију укључујући извештаје о термичким сликама и податке о спектралној верификацији.
Резиме: Контролна листа за поуздано светло за садњу ПЦБА
Елемент дизајна Захтев ПЦБ материјалАлуминијум МЦПЦБ (1-9 В/м·К) за већину; ФР4 само за малу снагу (<30В)Тежина бакра минимално 2 оз за трагове снаге; 1 оз за сигналТермално управљање9+ термалних отвора по ЛЕД; ТИМ између ПЦБА и хладњака; површинска температура <60°ЦСКонтрола спектра Црвена (660нм), Плава (450нм); однос на основу усева; одступање струје <±2%Топологија драјвера Константна струја по низу; одвојени канали драјвера за подешавање спектра Заштита од влаге Конформни премаз (акрил или силикон); ЕНИГ површинска обрада; запечаћени конектори Струјни баланс Одвојени драјвери или балансни отпорници за паралелне жице Цертификације РоХС, УЛ (за комерцијалне уређаје) Тестирање Спектрално, термално, струјни баланс, отпорност на влагу, ТХБ убрзано старење
Поуздано светло за садњу ПЦБА комбинује правилно управљање топлотом (алуминијум МЦПЦБ, 2+ оз бакар, термални проводници), прецизну контролу спектра (погон константне струје, одступање таласне дужине ≤±5нм) и заштиту животне средине (конформни премаз, запечаћени конектори). Најчешћи кварови на терену --- неуједначен излаз светлости, треперење и превремени квар ЛЕД-а --- траг до неадекватног термичког дизајна или неусклађености струје између паралелних жица. Дајте приоритет бакру од 2 оз, одвојеним драјверима константне струје по каналу и тестирању термичке валидације да бисте постигли 50.000+ сати рада у комерцијалним окружењима за узгој.
