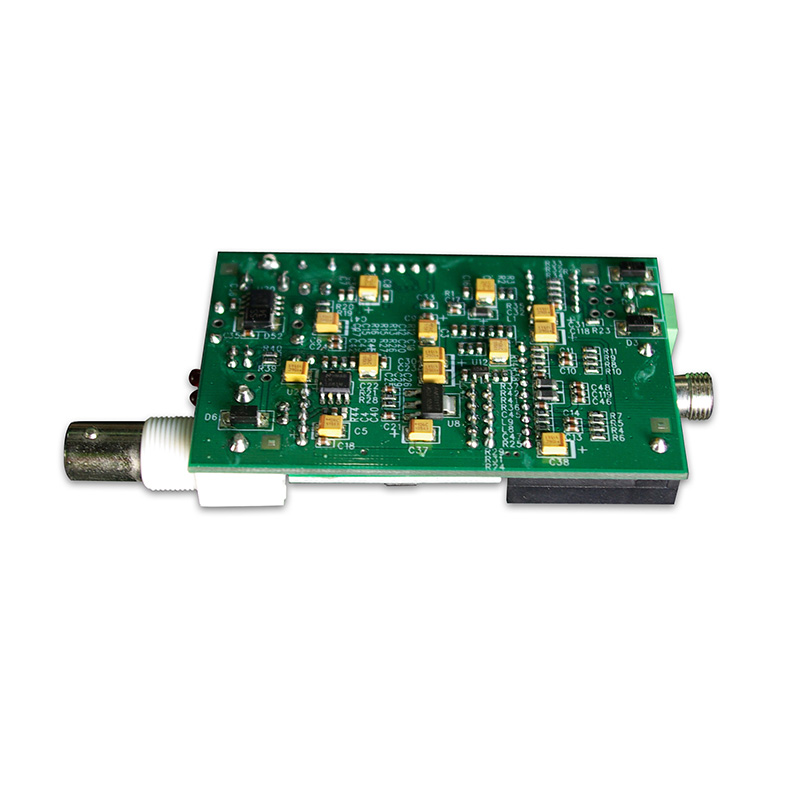

ЛЕД драјвер ПЦБА

Овај водич разлаже техничке спецификације, стандарде производње и захтеве специфичне за апликацију које треба да знате.

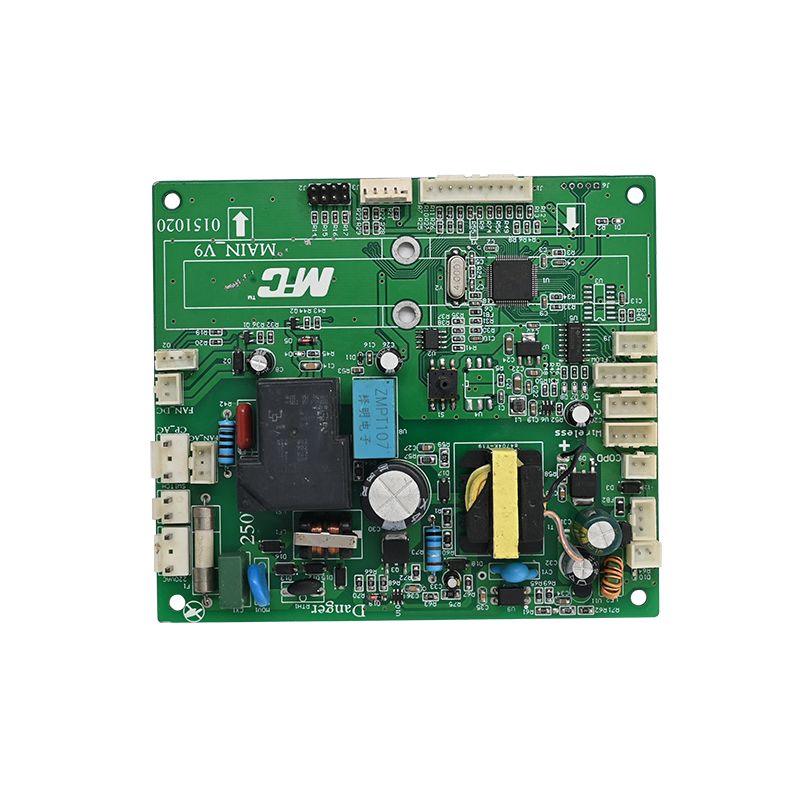

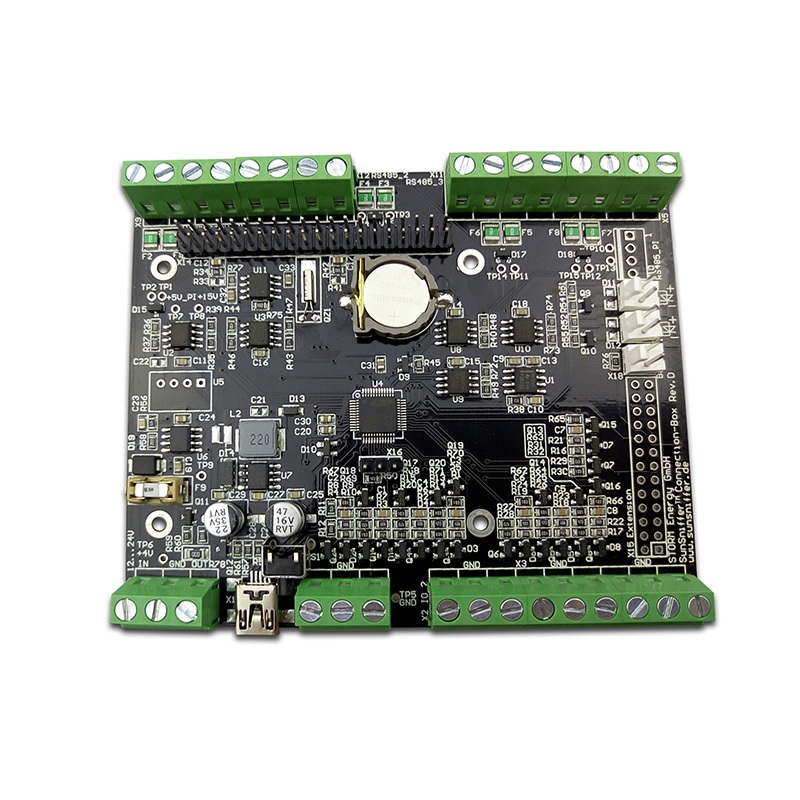

Шта је ПЦБА ЛЕД драјвера?

ЛЕД драјвер ПЦБА је комплетна склопљена плоча која регулише напајање ЛЕД извора светлости. За разлику од стандардних ПЦБ-а, ови склопови интегришу специфичне компоненте:

- ИЦ-ови драјвера:Регулатори константне струје или константног напона (нпр. ОН Семицондуцтор, ТИ, Некпериа).

- Трансформатори/индуктори:За топологије конверзије снаге као што су Флибацк или Боост.

- Хладњаци и термални спојеви:За управљање температуром споја критичних делова.

- Конектори:За контролу затамњења (0-10В, ПВМ) и АЦ/ДЦ улаз.

Пошто ЛЕД диоде захтевају строгу контролу струје како би се спречило топлотно бежање,ПЦБАдизајн мора дати предност електричној изолацији и одвођењу топлоте.

Кључни технички параметри (увид у листу са подацима)

Да бисте били сигурни да ваш склоп испуњава индустријске стандарде, ове параметре морате проверити код свог произвођача. На основу тренутних стандарда ИПЦ и компоненти, ево критичних метрика.

Опште спецификације

Електричне и термичке перформансе

Напомена о фактору форме:Модерни компактни дизајни користе ДФН пакете (2к2мм) за уштеду до 90% простора на плочи у поређењу са старим СОТ223 пакетима.

Дизајн и монтажа: 4 врхунске инжењерске фокусне тачке

Да се ​​упознамоЕЕАТстандардима, ослањамо се на проверљиве белешке о производњи и инжењерске податке из стварног света.

1. Стратегија управљања топлотом

Топлота је непријатељ електролитичких кондензатора и ЛЕД умире.

- Преко пласмана:Користите низове термичких прелаза испод ИЦ јастучића за пренос топлоте на бакарну уземљену плочу.

- Сипавање бакра:Дебљина спољног слоја бакра треба да буде2 оз (0,0026 ин.) минимумза трагове велике струје.

- инспекција:Искривљење и увијање ПЦБА не смеју прекорачити0,0075 ин. по инчуда би се обезбедио контакт хладњака.

2. Избор компоненти за дуговечност

- Аутомобилске оцене:За спољашње осветљење, изаберитеАЕЦ-К101квалификовани возачи. Ови делови подржавају бочне стране које се могу квасити (СВФ), што омогућава аутоматизовану оптичку инспекцију (АОИ) лемних спојева --- услов за производњу без дефеката.

- Кондензатори:Користите кондензаторе струје са високим таласањем који имају минималну температуру од 105°Ц.

3. Лемљивост и инспекција

- Усклађеност са АОИ:Пакети без олова (ДФН/КФН) без бочних страна које се могу квасити захтевају скупу рендгенску инспекцију. СВФ технологија омогућава стандардни АОИ, значајно смањујући трошкове склапања.

- Регистрација маске за лемљење:Погрешну регистрацију треба одржавати на ±0,004 ин. мак да би се спречило излагање бакру.

4. Електрична сигурност (пузање и размак)

- За АЦ-ДЦ драјвере (офф-лине), обезбедите довољан размак између високонапонских трагова (мреже) и нисконапонских секундарних страна.

- Оцена запаљивости:Сви материјали морају одговаратиУЛ94В-0. Ова оцена мора бити физички означена на страни лемљења плоче.

Захтеви специфични за апликацију

Различити сектори намећу различите напоре на ПЦБА ЛЕД драјвера.

- Аутомобилски фарови (АДБ):Захтева драјвере велике струје (8А+) саЕМЦ усклађеност (ЦИСПР 25 класа 5). Величина плоче је често ограничена, што захтева више од 4 слојева.

- Индустриал Хигх-Баис:Фокусира се на заштиту од пренапона и широк опсег улазног напона (90-305В АЦ).

- Потрошачи (ЛЕД сијалице):Осетљиве на трошкове, обично једнослојне алуминијумске штампане плоче са линеарним драјверима.

Често постављана питања (ФАК)

Испод су три уобичајена техничка питања у вези саЛЕД драјвер ПЦБАпроналажење извора и отклањање грешака.

П1: Зашто мој ЛЕД драјвер ПЦБА не ради након неколико месеци, иако су компоненте потпуно нове?

О:Основни узрок је скоро увектермички стресилилоше лемљење. Проверите следеће:

1. Температура споја:Да ли сте измерили Тц (температуру случаја) управљачког склопа? Опште правило је да за сваких 10°Ц пораста изнад 85°Ц, животни век кондензатора се преполови.

2. Бакарна глад:Многи кварови се јављају зато што термална подлога ИЦ-а није правилно залемљена. КоришћењемБочне стране које се могу влажитидизајн омогућава АОИ верификацију како би се осигурало да је термална подлога потпуно повезана.

3. Материјал Тг:Стандардни ФР4 (Тг 130°Ц) може временом да деградира ако се драјвер прегреје. Надоградите наТг 150°Ц+или ПЦБА са алуминијумским језгром.

П2: Како да проверим квалитет прототипа ЛЕД драјвера ПЦБА пре масовне производње?

О:Немојте се ослањати само на визуелни преглед. Потребан вам је процес верификације у три корака:

1. Електрични тест (летећа сонда):100% верификација мрежне повезаности је обавезна. Уверите се да нема кратког споја између високонапонских и нисконапонских мрежа.

2. Термално снимање:Покрените драјвер при пуном оптерећењу 1 сат. Користите термалну камеру да бисте проверили да ли температура кућишта ИЦ-а одговара спецификацијама листа са подацима.

3. Микро-секција лемног споја:За ДФН пакете, морате да пресечете спој узорка да бисте проверили да ли има шупљина. Празнине не би требало да прелазе 25% укупне површине јастучића.

П3: Шта "ЕНИГ" површинска обрада ради за мој ЛЕД драјвер и да ли је вредно додатних трошкова?

О:ЕНИГ (Елецтролесс Ницкел Иммерсион Голд) је критичан за високопоуздане ЛЕД драјвере.

- Зашто је важно:Стандардни ХАСЛ (Хот Аир Солдер Левелинг) оставља неравне површине. За ЛЕД драјвер ИЦ-ове малог корака (попут КФН или ДФН), равност је потребна за правилно лемљење.

- „Златна“ погодност:Злато штити слој никла од оксидације. Ако никл оксидира, добијате синдром "црне плочице", што доводи до лемних спојева који изгледају добро, али пуцају под термичким циклусом (често код спољашњег осветљења).

- Пресуда:За аутомобилску или спољашњу употребу, ЕНИГ се не може преговарати. За потрошачке сијалице за једнократну употребу довољан је ОСП или ХАСЛ.

Резиме

РобустанЛЕД драјвер ПЦБАје дефинисан не само одабраним ИЦ-ом, већ итежина бакра, термални путем стратегије, изавршна обрада површине. Увек захтевајте усаглашеност са ИПЦ-6012 класе 2 или класе 3 и дајте приоритет бочним странама које се могу квасити за критичне аутомобилске апликације да бисте обезбедили АОИ верификацију.

Придржавајући се ових параметара --- верификованих кроз наше 20 година индустријског тестирања --- обезбеђујете животни век драјвера који одговара вашем ЛЕД низу, обично 50.000+ сати Л70 перформанси.
