Са 20 година искуства у производњи потрошачке електронике и ПЦБ-а, прегледао сам хиљаде склопова плафонских светиљки. Овај водич покрива избор материјала, управљање топлотом, топологије драјвера и захтеве усаглашености специфичне за дизајн ПЦБА плафонских светиљки.

Шта плафонска лампа ПЦБА мора да уради

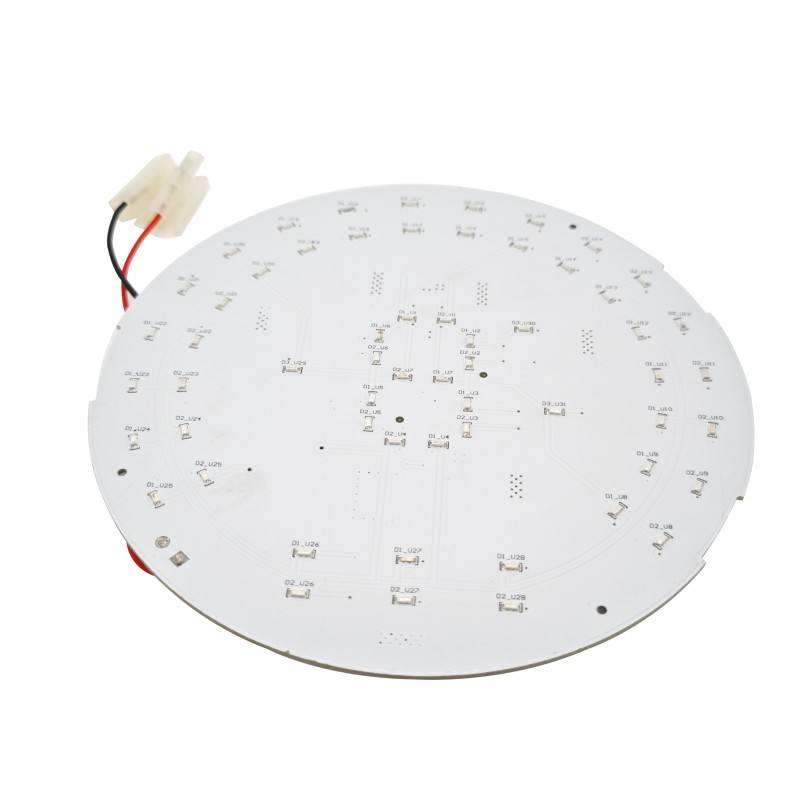

Плафонско светло ПЦБА (Склоп штампаних плоча) контролише и напаја ЛЕД извор светлости. За разлику од голог ПЦБ-а, ПЦБА укључује све компоненте залемљене на плочу --- ЛЕД диоде, драјвере, отпорнике, кондензаторе и конекторе.

Примарне функције ПЦБА плафонске лампе:

- АЦ-то-ДЦ конверзија (ако је интегрисан драјвер):Претвара 110-277В АЦ у нисконапонску једносмерну за ЛЕД диоде

- Регулација сталне струје:Одржава стабилну ЛЕД струју упркос флуктуацијама улазног напона

- Управљање топлотом:Одводи топлоту од ЛЕД спојева како би спречио превремени квар

- Контрола затамњивања (опционо):Интерфејси са зидним димерима (0-10В, ТРИАЦ или ПВМ)

Разлика од голог ПЦБ-а:Голи ПЦБ има бакарне трагове и јастучиће, али нема компоненти. ПЦБА је у потпуности састављена и спремна за уградњу у светиљку.

Основне техничке спецификације

Параметри улазне снаге

Параметар Стандардни опсег Опсег високих перформанси Улазни напон (АЦ) 110-120 В (САД) или 220-240 В (ЕУ) 90-277 В (универзално) Улазна фреквенција 50/60 Хз50/60 Хз Фактор снаге (ПФ)>0,70 (потрошак.потрошња) (ТХД)<20%<15% (захтев ДЛЦ)Заштита од пренапона1 кВ (основна)2-4 кВ (комерцијална)

Захтеви за фактор снаге и ТХД према Енерги Стар и ДЛЦ стандардима.

Спецификације ЛЕД излаза

Параметар Мала снага Средња снагаВелика снага Укупан излаз лумена800-1500 лм (замењује 60В жаруља са жарном нити)1500-3000 лм3000-5000 лм+Број ЛЕД диода18-4848-100100-200+5 ЛЕД струја 50-10 мА300-700 мАТукупна снага8-15В15-30В30-60В

Физичке спецификације

ПараметарФР4 Стандардна алуминијумска МЦПЦБ плоча Облик Округли, квадратни или прилагођени Округли, квадратни или прилагођени Пречник (типични округли)100мм до 300мм100мм до 300мм Тежина бакра1 оз (сигнал), 2 оз (снага)1-2 оз. Број слојева2 слоја (најчешћи)3рмал проводни слојеви. В/м·К1-9 В/м·К

Избор материјала ПЦБ-а: ФР4 у односу на алуминијум МЦПЦБ

Избор између ФР4 и алуминијумског МЦПЦБ-а (Метал Цоре ПЦБ) је најважнија одлука у дизајну ПЦБА плафонских светиљки.

Табела поређења

КарактеристикаФР4 ПЦБААлуминијум МЦПЦБТТоплотна проводљивост Лоша (0,3-0,5 В/м·К)Добро до одлично (1-9 В/м·К)Тежина Лагана Умерена цена (мала запремина) Нижа Умерена (30-50% дуже од ФР4) ЛЕД животни век на 150мА30,000000 сати примена Мале снаге (<12В), заменљива сијалица Плафонска тела средње до велике снаге

Матрица одлука

Снага плафонске светиљке Препоручени ПЦБА материјал Разлог5В-12В (мали уградбени)ФР4 (2-слојни)Нижа цена, прихватљива топлота12В-25В (стандардни плафон)Алуминијум МЦПЦБ (1-2В/м·К)Критично управљање топлотом25В-50В (велики ЛЕД панели)Висок/м. прегревање50В+ (комерцијално)Премијум алуминијум (5-9 В/м·К) или језгро од бакра Обавезно ради поузданости

Основно правило:За плафонска светла изнад 15В користите алуминијумски МЦПЦБ. ФР4 ће изазвати превремени квар ЛЕД-а због нагомилавања топлоте.

Топологија драјвера за плафонско осветљење ПЦБА

ПЦБА плафонске светиљке користе две главне архитектуре драјвера: интегрисану (компоненте на истој плочи) или удаљену (засебна управљачка плоча).

Интегрисани у односу на даљински управљачки програм

Аспект Интегрисани драјвер (ЦОБ или линеарни) Даљински драјвер (засебна плоча) Локација драјвера На истој ПЦБА као и ЛЕД диоде Засебна плоча, повезана жицама Типична снага 5В-25В15В-100В+ефикасност80-88%85-93% Перформансе треперењаМоже бити лоше са једноставним линеарним проператибилитетом АЦ-а само)Широк (0-10В, ТРИАЦ, ДАЛИ)Цена Нижа (једна плоча)Виша (две плоче)Најбоље за уређаје осетљиве на цену, без затамњивања Комерцијални, са могућношћу затамњивања, велике снаге

Константна струја наспрам константног напона

Тип драјвераНајбољи за ПредностиНедостаци Константна струја (ЦЦ) ЛЕД жице са директним погоном Једноставније, мање компоненти Број ЛЕД диода мора да одговара напону драјвера Константни напон (ЦВ) Модуларни уређаји са више плоча Стандардни 12В/24В, лако се проширују Захтевају одвојене отпорнике за ограничавање струје

Препорука за плафонско светло ПЦБА:Користите топологију драјвера константне струје за интегрисане дизајне. Обезбеђује стабилну ЛЕД струју без додатних отпорника.

Управљање топлотом за плафонско светло ПЦБА

Топлота је главни непријатељ животног века ЛЕД диода. За сваких 10°Ц смањења температуре ЛЕД споја, животни век се удвостручује.

Тхермал Патх Десигн

Термални пут за плафонско светло ПЦБА следи овај редослед:

ЛЕД спој → ЛЕД термална подлога → ПЦБА бакар → диелектрични слој (МЦПЦБ) → алуминијумска база → кућиште уређаја → ваздух у просторији

Најслабија карика:Диелектрични слој (изолација између бакарног кола и алуминијумске основе). Стандардни диелектрик има проводљивост 1-3 В/м·К. Врхунски диелектрик достиже 5-9 В/м·К.

Правила дизајна ЛЕД подметача

Елемент дизајнаЗахтевиТермални проводници испод ЛЕД9-12 пречника (0,3мм пречник) по ЛЕД диоду велике снаге Преко пуњења Испуњено и затворено (омогућава лемљење на врху)Величина бакарне јастучића Минимална величина 2к ЛЕД термалне јастучића Покривеност лемљења80-90% површине термалне јастучића (рендгенска контрола)Толеранција празнине 2% максималне површине јастучића

Термичка верификација

Тест производње:Након монтаже, покрените плафонско светло пуном снагом 1 сат. Измерите температуру на ЛЕД подлогама помоћу инфрацрвене камере.

Температура (ЛЕД јастучић) Очекивани животни век<50°ЦОдличан70,000+ сати50-60°ЦГДобар50,000-70,000 сати60-70°ЦАПрихватљиво30,000-50,000 сати>70°Ц Ризик од квара<20,000 сати

Правила распореда ПЦБ-а за ПЦБА плафонске светиљке

Правило 1: Симетрично постављање ЛЕД диода

Поставите ЛЕД диоде равномерно преко ПЦБА да бисте спречили вруће тачке и обезбедили уједначену дистрибуцију светлости. За округле плафонске светиљке:

- Распоредите ЛЕД диоде у концентричне кругове

- Једнак размак између суседних ЛЕД диода

- Одржавајте константну удаљеност од ивице плоче

Правило 2: Кратки трагови јаке струје

Трагови велике струје (ЛЕД напајање и уземљење) треба да буду што краћи и шири. Израчунајте потребну ширину:

За бакар од 2 оз, пораст температуре од 20°Ц:

- Ширина (мил) = струја (ампера) × 35

Пример: 300мА (0,3А) траг → 0,3 × 35 = 10,5 мил (0,27 мм) минимум

Додајте 50% сигурносне маргине:Користите 16 милс (0,4 мм) за 300мА трагове.

Правило 3: Одвојите АЦ и ДЦ секције

Ако ПЦБА укључује интегрисани АЦ-ДЦ претварач:

- Држите АЦ улаз (високонапонски) на једној ивици плоче

- Одржавајте пузну стазу од 3 мм између АЦ и нисконапонских ДЦ трагова

- Користите физички утор или јарак у ПЦБ-у ако је простора мало

Правило 4: Сипајте бакар за земљу

Користите чврсти бакарни слој на горњем слоју (за МЦПЦБ, слој кола) за повратак ЛЕД диода. Ово смањује пад напона и побољшава ширење топлоте.

Правило 5: Даиси-Цхаин дистрибуција енергије

За дуже плафонске светиљке (линеарне или правоугаоне), усмерите трагове напајања као централну магистралу уместо да напајате ЛЕД диоде са краја претходног низа.

Пример распореда плафонске лампе ПЦБА (округла)

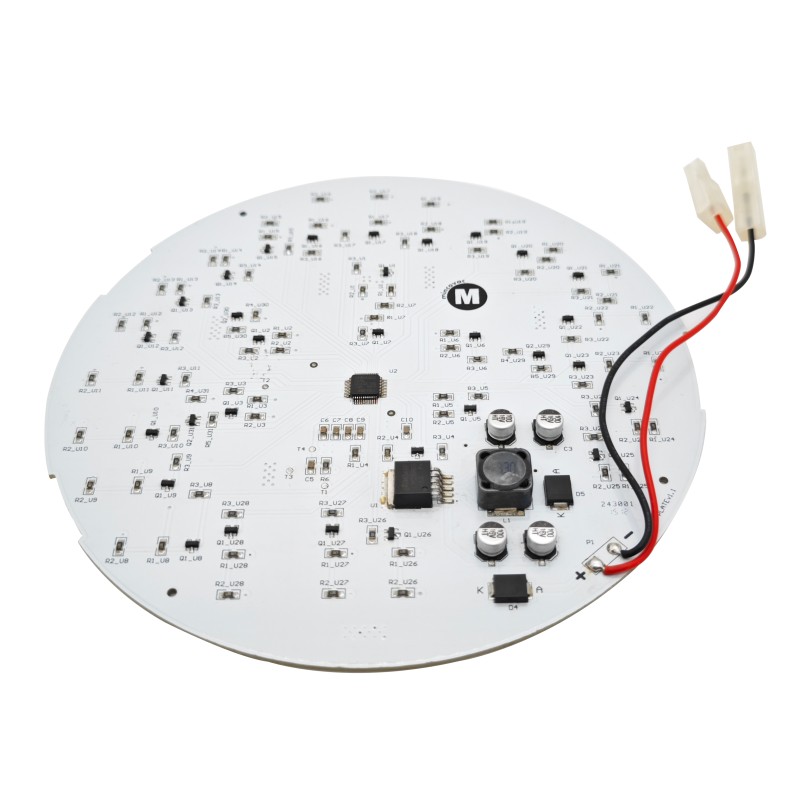

Типично округло плафонско светло ПЦБА (пречник 150 мм, 36 ЛЕД диода) има овај слој слојева:

ЛаиерФунцтион Цоппер Веигхт Топ (слој кола)ЛЕД јастучићи, трагови, компоненте драјвера 2 озДиелектрични слој Електрична изолација75-100 µмАлуминијумска основа Ширење топлоте и механичка подршка 1,6мм дебљина дна (опционо)Само секундарне компоненте или маска за лемљење Н/А

Разматрања о треперењу и затамњивању

Узроци треперења

ЛЕД треперење се јавља када излазна струја драјвера има значајно таласање. Уобичајени узроци:

- Недовољна излазна капацитивносту возачу

- Лоша компатибилност ТРИАЦ димера(предњи димери са капацитивним оптерећењем)

- Нискофреквентно ПВМ затамњење(<1 кХз)

Флицкер Метрицс

МетрицГоодАццептаблеПоорПерцент треперење (100Хз)<10%10-30%>30%Индекс треперења<0.10.1-0.3>0.3Фреквенција треперења>1 кХз100-1000 Хз<100 Хз

Технике смањења треперења

ТецхникуеЕффецтЦост ИмпацтДодавање излазног кондензатора (100-470µФ) Смањује таласе од 100-120 Хз Ниско (0,10-0,30 УСД) Повећајте фреквенцију затамњења ПВМ-а на >4 кХз Елиминише видљиво треперење Нема (промена фирмвера) Фли-П флибацк регулација на врху Мо. (0,50-1,00 УСД)

Усклађеност и сертификација

Обавезни сертификати од стране тржишта

Захтеви за сертификацију тржиштаУСАУЛ 1598 или УЛ 8750 Безбедност за ЛЕД светиљке КанадаЦСА Ц22.2 бр. 250.0Безбедност за расветна телаЕУЦЕ (укључује ЛВД, ЕМЦ, РоХС)Безбедност, емисије, опасне супстанцеГлобал31ЛЕД модули општег осветљења62 (САД)Енерги Стар или ДЛЦРебате подобност, комунални захтеви

Уобичајени тестови усклађености

Тест СтандардКритеријуми Диелектрична чврстоћа (хипот) УЛ 87501500В АЦ током 1 минута, без квара Континуитет уземљењаУЛ 8750<0,1Ω између терминала за уземљење и изложеног металаЕМИ (проводни и зрачени)ФЦЦ део 15 (САД) или ЕН 55015 (ЕУ) Фактор звезде испод и специфициране границе 0ФДЕПовер. <20% за комерцијалне

Честа питања о ПЦБА плафонским светиљкама

П1: Могу ли да користим исту ПЦБА плафонску лампу за комерцијалне апликације од 120В и 277В?

О:Не, не без универзалног управљачког програма за унос. Ево техничког квара:

ПЦБА дизајниран специјално за 120В АЦ користи компоненте оцењене за приближно 200В ДЦ напон магистрале (након исправљања). На 277В АЦ, исправљена ДЦ магистрала је приближно 390В ДЦ. Ово премашује напон стандардних кондензатора од 120 В, МОСФЕТ-а и диода.

Захтеви за смањење напона компоненте:

Компонента 120В Оцена277В Потребна оцена Улазни кондензатор200В400-450ВМОСФЕТ250-300В500-600ВИсправљачке диоде200В400ВКреациона удаљеност1.5мм3.0мм

Ако вам је потребан један ПЦБА за оба напона:

- Наведите ауниверзални улазни драјверноминално 90-277В АЦ

- Користите компоненте предвиђене за минимум 400В ДЦ магистрале

- Дизајнирајте пузање ПЦБ-а за 3мм између АЦ линија и нисконапонских секција

- Очекујте 10-20% већи трошак компоненти

Алтернатива:Направите две ПЦБА варијанте---једну за 120В (нижа цена) и једну за 277В (већи напон). Ово је уобичајено у производњи комерцијалне расвете.

П2: Како да осигурам да моја плафонска плоча ПЦБА исправно ради са ТРИАЦ зидним диммером?

О:Компатибилност ТРИАЦ димера је уобичајен изазов за дизајнере ПЦБА плафонских светла. Ево инжењерског приступа:

проблем:ТРИАЦ димери су дизајнирани за сијалице са жарном нити (отпорна оптерећења). ЛЕД диоде представљају реактивно оптерећење које може узроковати прескакање паљења ТРИАЦ-а, што доводи до треперења, трептања или неуспјеха да затамни испод 30%.

Решење 1 - Отпорник за одзрачивање (пасиван):
Додајте отпорник за испуштање (10-50 кΩ, 1-2В) преко АЦ улаза. Ово повлачи довољно струје (5-15 мА) да би ТРИАЦ одржао исправну проводљивост током сваког полуциклуса.

резултат:Побољшава ниско затамњење (обично 10-15% минимум). Додаје 1-2В губитка у стању приправности.

Решење 2 – Активни одводни круг (пожељно):
Активни блеедер (контролисан ИЦ) црпи струју само када би ТРИАЦ иначе престао палити. Губитак ефикасности је близу нуле.

Решење 3 – Одредите ИЦ драјвера за ТРИАЦ-димминг:
Многе комерцијалне ЛЕД драјверске ИЦ-ове укључују уграђену ТРИАЦ детекцију затамњивања и контролу издувавања. Примери укључују:

- ТИ ЛМ3447(ТРИАЦ ЛЕД драјвер са могућношћу затамњивања)

- МПС МП4030(ТРИАЦ регулатор затамњивања примарне стране)

Захтев за тестирање:Потврдите компатибилност затамњивања са најмање 5 различитих модела ТРИАЦ димера (Лутрон, Левитон, Легранд). Димери се значајно разликују у својим тренутним захтевима.

Знак грешке у пољу:Ако плафонско светло трепери или трепери када је затамњено испод 50%, круг одзрачивања је неадекватан.

П3: Који су најчешћи проблеми квалитета у производњи ПЦБА плафонских светиљки?

О:На основу хиљада инспекција производње, ових пет кварова представља преко 80% проблема са квалитетом ПЦБА плафонских лампи.

Дефект Фреквенција Метод откривања корена узрока Прерада Трошкови ЛЕД надгробних плоча 1-5% Неуједначена запремина пасте за лемљење на ЛЕД подлогамаАОИХвисока (ЛЕД диоде оштећене) Празнине испод ЛЕД диода Уобичајено Заробљени течни гасови током инспекције рендгенским зрачењем Нема (празнине <25% прихватљиво) Грешка обрнутих поларитета или грешака у постављању обрнутих поларитета%ФАОеВи. (боја/ознака)Веома висока (отпадна плоча)Хладни лемни спојеви на драјверу ИЦ1-3%Недовољна температура повратног токаАОИ или ручна инспекција Средња (могућа прерада)Недовољна термална паста (МЦПЦБ)5-10%Недоследна примена Тест повлачења или термална слика Низак (додајте пасту)

Стратегије превенције:

ЛЕД надгробни споменик:

- Користите отворе за шаблоне који су нешто већи од ЛЕД подлога (однос 1:1,1)

- Уверите се да профил рефлов има време од 60-90 секунди изнад ликвидуса (ТАЛ)

ЛЕД диоде обрнутог поларитета:

- Користите ЛЕД диоде са јасном ознаком поларитета (анода/катода)

- Спровести аутоматизовану оптичку инспекцију (АОИ) са провером поларитета

- Покрените 100% тест поларитета на летећој сонди или лежишту ексера

Спојеви за хладно лемљење:

- Проверите вршну температуру рефлукса (245-260°Ц за САЦ305 без олова)

- Свакодневно пратите профил пећнице са профилером (не само једном по серији)

Недовољна термална паста (МЦПЦБ до хладњака):

- Користите шаблон или сито штампу за термалну пасту (не ручно наношење)

- Циљна дебљина пасте 0,3-0,5 мм

- Проверите покривеност након монтаже (термо паста треба да мало истисне ивице)

Контролна листа за контролу квалитета за улазну инспекцију ПЦБА плафонског светла:

Инспекција Ставка Метод Критеријуми прихватања ЛЕД поларитет Визуелни или АОИ 100% тачан Лемни спојеви (компоненте напајања)АОИННема премошћавања, нема недовољно лемљењаЛЕД празнине Рендген (узорак 5-10%)<25% по јастучићуТермална пастаВизуелно (ивично истискивање-тестирање)Видљиво пробно испитивање Ф бед-оф-наилсОтворено/кратко, ЛЕД провјера напона напред

Контролна листа за производњу плафонских лампи ПЦБА

Производни корак Захтев Верификација Долазна инспекција ПЦБ-а Без искривљења, тачна дебљина, видљива ЕНИГ завршна обрада Визуелно и мерачко мерење Штампање пасте за лемљење Дебљина матрице 0,1-0,12 мм, поравнање отвора ±0,05 ммСПИ (контрола пасте за лемљење) Поново бирајте и постављајте. Поново поставите. 245-260°Ц, ТАЛ 60-90 секунди Подаци о профилу по серији Наношење термалне пасте 0,3-0,5 мм дебљина, пуна покривеност Провера тежине + визуелна монтажа хладњака Уједначен притисак, без размака Спецификација обртног момента завртња Електрични тест Отворено/кратко, ЛЕД поларитет, мерење струје фиксирања

Резиме: Контролна листа за ПЦБА плафонске лампе доброг квалитета

Квалитетно плафонско светло ПЦБА балансира трошкове, топлотне перформансе и усклађеност. За стандардне стамбене уређаје (15-25В), алуминијумски МЦПЦБ са 2 оз бакра, драјвером константне струје и температурама ЛЕД јастучића испод 60°Ц константно постиже животни век од 50.000+ сати. За комерцијалне уређаје за пригушивање, додајте ТРИАЦ-компатибилне управљачке склопове и кола за одзрачивање. Најчешћи производни дефекти --- ЛЕД надгробни споменик, обрнути поларитет и хладни спојеви --- могу се спречити помоћу АОИ инспекције и контролисаних профила рефлов.

Елемент дизајна	Рекуиремент
ПЦБ материјал	Алуминијумски МЦПЦБ за >15В; ФР4 прихватљив за <12В
Тежина бакра	2 оз за трагове напајања; 1 оз за сигнал
Управљање топлотом	9+ термалних виас по ЛЕД; Температура ЛЕД јастучића <60°Ц при пуном оптерећењу
Топологија драјвера	Константна струја (интегрисана или даљинска)
Контрола треперења	Излазна капацитивност 100-470µФ; ПВМ затамњење >4 кХз ако се користи
Компатибилност са затамњивањем	Одводни круг за ТРИАЦ; наменски ИЦ за затамњење за најбоље резултате
Оцена напона	Компоненте оцењене за максимални улазни напон (120В или 277В или универзални)
Цертификати	УЛ или ЦЕ на основу циљног тржишта; Енерги Стар за рекламе
Инспекција производње	АОИ (ЛЕД поларитет, лемни спојеви), рендген (празнине), електрични тест
