ПЦБА за осветљење авиона

Од навигационих светала до светала за слетање, сваки ПЦБА у ваздуху мора да ради беспрекорно под екстремним топлотним градијентима, интензивним вибрацијама и строгим ЕМИ ограничењима. Са 20 година практичног искуства у ваздухопловној електроници и анализи кварова, Уникплоре Елецтроницс је кодификовао специфичне праксе дизајна које одвајају склопове вредне летења од уземљеног хардвера у сваки пројекат који испоручујемо.

Ова страница покрива избор материјала, управљање топлотом, топологију кола, захтеве за сертификацију и проверене параметре за ПЦБА за осветљење авиона.

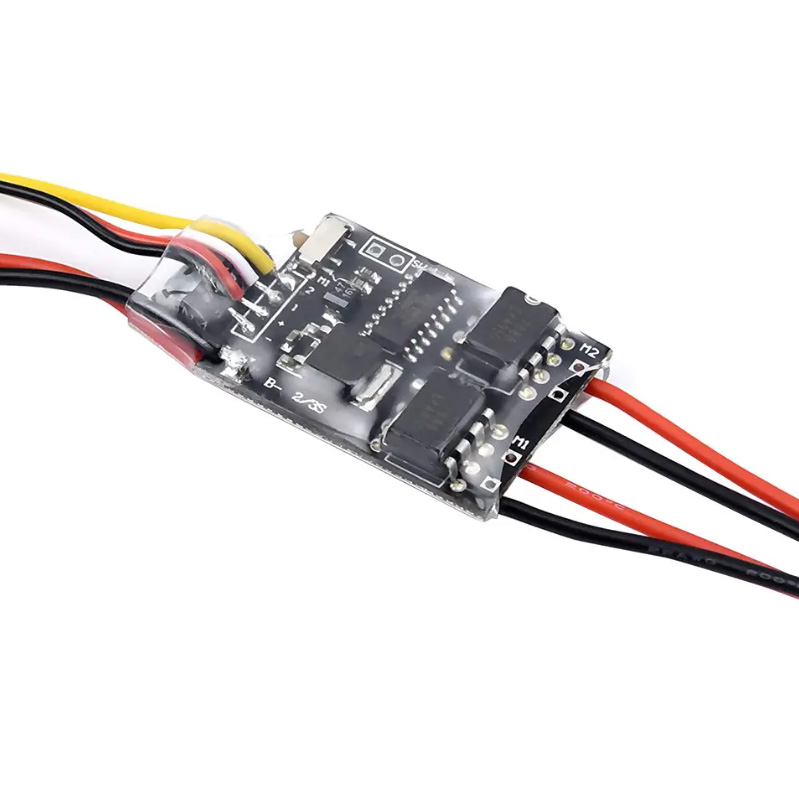

Шта је ПЦБА за осветљење авиона?

ПЦБА за осветљење авиона (Склоп штампаних плоча) је главна јединица за контролу и погон за унутрашње и спољашње системе осветљења авиона. Мора да обезбеди стабилну регулацију снаге и контролну логику за навигациона светла, стробоскопе против судара, светла за слетање и осветљење амбијента кабине на висинама до 55.000 стопа, температурама у распону од -55°Ц до +85°Ц, и под профилима вибрација високог интензитета.

За разлику од штампаних плоча за осветљење комерцијалног квалитета, ПЦБА за осветљење за ваздухопловство захтева супериорно управљање топлотом, прецизно усклађивање ЦТЕ-а и потпуну усклађеност са ДО-160 испитивањем животне средине и ЕМИ.

Зашто Уникплоре Елецтроницс?

• 20 година наслеђа анализе кварова – Наша правила дизајна су изведена из пост-мортем анализе склопова расвете Аирбус и Боеинг. Систематски избегавамо првих пет начина квара, укључујући замор лемљених спојева, квар МОСФЕТ-а и блокаду микроконтролера.

• Производња по принципу „кључ у руке“ – Уникплоре Елецтроницс пружа комплетно вертикално решење: распоред ПЦБ-а, набавку компоненти, СМТ/ДИП монтажу, функционално тестирање и конформни премаз. Наш објекат од 3.000+ м² испоручује месечни капацитет од 150.000 готових склопова.

• Сертификација за ваздухопловство – Наша фабрика је сертификована по ИСО9001:2015. Сва производња стриктно прати стандарде ИПЦ-6012 класе 3/ваздухопловство и ИПЦ-610Е, осигуравајући да сваки ПЦБА испуњава квалитет за инсталацију.

• Могућност заједничког дизајна хардвера и софтвера – Користећи интегрисане ЕДА алате, обезбеђујемо беспрекорну механичко-електричну интеграцију, минимизирајући сметње између ПЦБА и структуралних кућишта за испоруку „Први пут у праву“.

Врсте система осветљења авиона

Осветљење авиона спада у различите категорије, од којих свака има јединствене ПЦБА захтеве:

Основне техничке спецификације

Енвиронментал Рекуирементс

Спецификације улазног напајања (према МИЛ-СТД-704)

Избор материјала за ПЦБА осветљење авиона

Основни материјал: ФР4, МЦПЦБ или угљенични композит?

Стандард ФР4 је ретко прихватљив за осветљење авиона због лоше топлотне проводљивости и ЦТЕ неусклађености са ЛЕД компонентама.

Препорука Уникплоре-а за спољашње осветљење: Користите бакарни МЦПЦБ или језгро од карбонске тканине. ЦТЕ усклађеност са керамичким ЛЕД пакетима (6-7 ппм/°Ц) значајно смањује смицање напрезања лемног споја током термичког циклуса од -55°Ц до +85°Ц.

Избор тежине бакра

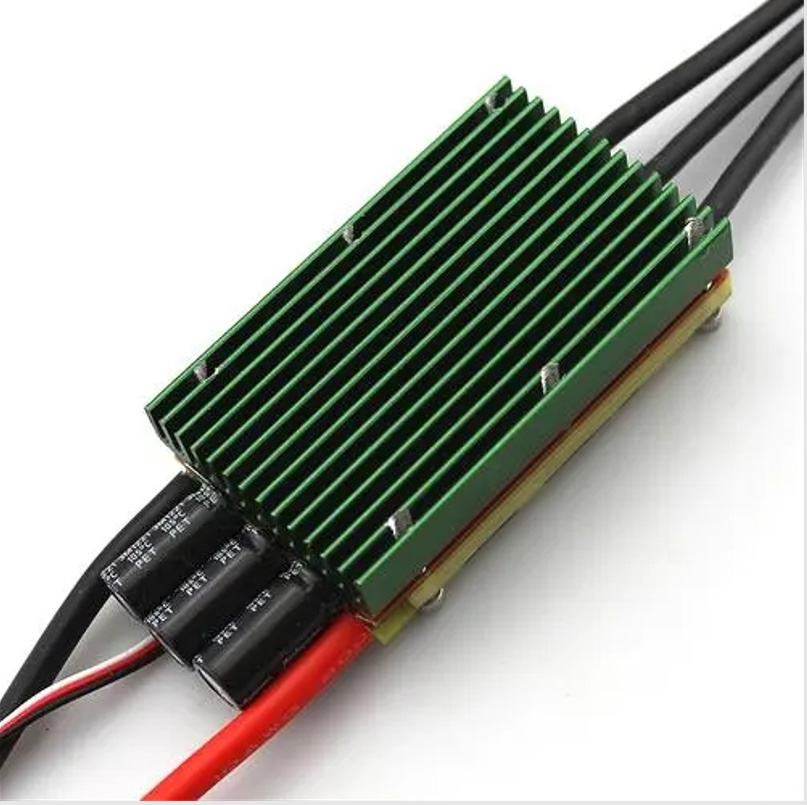

Управљање топлотом за ЛЕД ПЦБА за авионе велике снаге

МЦПЦБ-и нуде приближно 10 пута већу топлотну проводљивост од стандардног ФР-4, што значи боље расипање топлоте, већи излаз лумена и дужи век трајања ЛЕД-а.

Основно правило: За сваких 10°Ц смањења температуре ЛЕД споја, животни век компоненте се удвостручује.

Спецификације диелектричног слоја

Термална стратегија за ЛЕД подлоге

За сваку ЛЕД диоду велике снаге на ПЦБА:

• Најмање 9 термалних отвора (пречник 0,3 мм) по ЛЕД плочици

• Попуњени и затворени спојеви потребни за лемљење

• Преко размака: 1,0 мм до 1,2 мм шаблон мреже

• Толеранција празнине: Мање од 25% површине јастучића видљиво на рендгенском прегледу

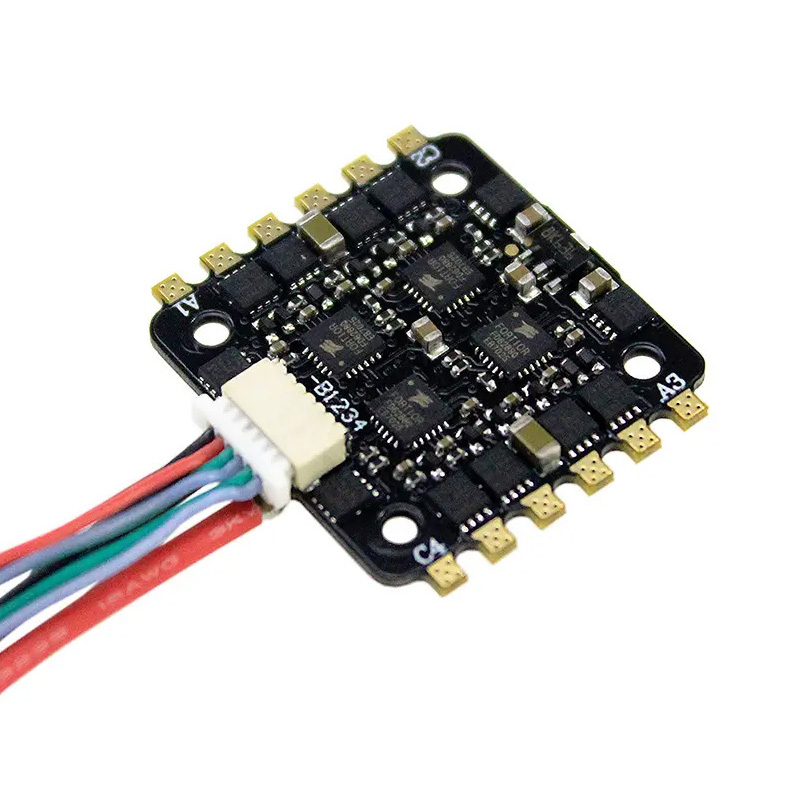

Топологија кола и управљачка архитектура

Контрола спољашњег осветљења

Модерно спољно осветљење авиона користи програмабилне ЛЕД драјвере са независном контролом канала.

Препоручена архитектура:

1. И²Ц ЛЕД драјвер ИЦ са програмабилном меморијом секвенце

2. Екстерни МОСФЕТ степен за високострујне ЛЕД жице

3. Подршка за редундантност ФМУ преко засебних И²Ц магистрала

Предности програмабилних драјвера:

• Секвенце осветљења раде аутономно након програмирања

• Није потребна ФМУ интервенција за нормалне обрасце трептања

• Грациозна деградација ако један ФМУ закаже

Унутрашње осветљење кабине

Системи ЛЕД осветљења кабине авиона обично користе индивидуално адресиране парове ЛЕД-микроконтролера.

Флексибилни ПЦБА се често користи за осветљење кабине како би се прилагодио закривљеним површинама трупа.

Уграђена опрема за тестирање (БИТЕ)

ПЦБА за осветљење авиона мора да садржи могућности самодијагностике.

Параметри који се прате:

• Улазни напон и фреквенција

• Температура

• Статус лампе/ЛЕД

• Излазни напон и струја

БИТЕ одговор:

• Евидентирајте грешку у непроменљиву меморију

• Опционо: отказ сигнала преко дискретног излаза

• Наставите са радом ако је безбедно (грациозна деградација)

ЕМИ и громобранска заштита

Заштита од грома (спољна крилна/задња светла)

Технике ублажавања ЕМИ

Сертификација и усклађеност

Кључни стандарди за ПЦБА осветљење авиона

Услови за квалификационо тестирање

Честа питања о ПЦБА осветљењу авиона

П1: Која је разлика између ПЦБА са алуминијумским и бакарним језгром за спољно осветљење авиона?

Избор између ПЦБА са алуминијумским и бакарним језгром директно утиче на топлотне перформансе, тежину и поузданост спољашњег осветљења авиона.

Алуминијумски МЦПЦБ:

• Топлотна проводљивост: 138-238 В/м·К

• Густина: 2,70 г/цм³ (лагана)

• ЦТЕ: 23-25 ​​ппм/°Ц

• Цена: 30-50% нижа од бакра

Бакар МЦПЦБ:

• Топлотна проводљивост: 390-401 В/м·К (приближно двоструко алуминијум)

• Густина: 8,96 г/цм³ (3,3к теже)

• ЦТЕ: 16-17 ппм/°Ц (боље подударање са ЛЕД компонентама на 6-7 ппм/°Ц)

• Супериорно за екстремну густину снаге (>2 В/цм²)

Матрица одлучивања за апликације у авионима:

За екстремна окружења: ПЦБ-ови са језгром од карбонске тканине нуде КСИ топлотну проводљивост од 175-300 В/м·К са ЦТЕ од само 4-6,5 ппм/°Ц, што се блиско подудара са керамичким ЛЕД пакетима. Ово минимизира топлотни стрес током брзих температурних циклуса од -55°Ц до +85°Ц.

П2: Како да дизајнирам напајање од 400Хз наизменичне струје које се налази у системима осветљења кабине авиона?

Осветљење кабине авиона често користи 115 В АЦ на 400 Хз, а не 50/60 Хз које се налази у зградама. Ово ствара јединствене захтеве дизајна.

Изазов дизајна од 400Хз: Стандардни извори напајања дизајнирани за 50/60Хз ће се прегрејати или отказати на 400Хз због губитака у језгру у трансформаторима и магнетним компонентама.

Потребне адаптације дизајна ПЦБА:

Контролна листа дизајна за 400Хз ПЦБА:

1. Проверите оцене фреквенције компоненти – Трансформатори и индуктори морају да специфицирају рад на 400 Хз

2. Измерите ударну струју – системи од 400Хз често имају већи удар од 50/60Хз дизајна

3. Тестирајте са напајањем за авионе – Користите извор од 400 Хз, а не напајање

4. Проверите синхронизацију – Многи системи захтевају затамњење са закључаном фреквенцијом

П3: Који су најчешћи начини квара у ПЦБА осветљењу авиона и како да их спречим?

На основу анализе кварова на терену Аирбус и Боеинг склопова осветљења, ових пет начина квара доминирају.

Режим грешке 1: Квар трансформатора (круг за паљење/стартовање)

Превенција:

• Наведите трансформаторе са одговарајућом термичком маргином

• Уверите се да материјал за заливање може да издржи -55°Ц до +125°Ц

• Тестирајте исправан секундарни напон под оптерећењем

Режим грешке 2: квар МОСФЕТ-а у склопним колима

Превенција:

• Користите МОСФЕТ-ове који имају најмање 2к радни напон

• Додајте отпорнике капије (10Ω до 100Ω) да ограничите струју

• Укључује пригушивача кола у комутационим чворовима

• Смањење температуре за температуру (користите делове са спојевима на 150°Ц)

Режим грешке 3: Квар индуктора у резонантним колима

Превенција:

• Наведите индукторе са изолацијом класе УЛ

• Уверите се да вредност струје премашује вршну радну струју

• Додајте термални осигурач у серију за критична кола

Режим грешке 4: ресетовање или закључавање микроконтролера

Превенција:

• Користите наменски ИЦ за надзор напона (не ресетовање РЦ-а)

• Проверите да ли време ресетовања испуњава захтеве листа са подацима

• Додајте надзорни тајмер за опоравак од прекида рада

Режим грешке 5: Замор споја лемљења услед термичког циклуса

Превенција преко ПЦБА дизајна:

• Користите материјал који одговара ЦТЕ – Бакарно језгро (16-17 ппм/°Ц) је боље од алуминијума (23-25 ​​ппм/°Ц) када је упарено са керамичким ЛЕД диодама (6-7 ппм/°Ц)

• Додајте лепљење – Испод великих компоненти нанесите епоксид или силиконски лепак

• Оптимизујте геометрију јастучића – Користите јастучиће који се кидају и веће прстенасте прстенове на компонентама кроз рупе

• Размислите о заливању – За спољашње склопове, смеса за заливање пригушује топлотно-механички напон

Свеобухватно тестирање: Пре одобрења лета, ПЦБА мора проћи ДО-160 термални циклус:

• Минимално 500 циклуса за унутрашњост

• 1000+ циклуса за екстеријер

• Температурни опсег који одговара стварној локацији инсталације

Резиме: Контролна листа за дизајн ПЦБА осветљења авиона

Правилно дизајниран ПЦБА за осветљење авиона ради непрекидно 50.000+ сати лета без приступа за одржавање. Комбинација МЦПЦБ термичког управљања, програмабилних ЛЕД драјвера и ДО-160 квалификационог тестирања обезбеђује поузданост коју ваздухопловство захтева.

Започните пројекат осветљења авиона већ данас

Уникплоре Елецтроницс је посвећен испоруци ДО-160 валидираних ПЦБА решења за осветљење авиона спремних за летење ОЕМ произвођачима и системским интеграторима широм света. Од уноса дизајна до готове монтаже, осигуравамо да свака плоча пружа 50.000+ сати лета континуираног рада без одржавања.

Контактирајте нас за технички лист или прилагођену понуду. Наш тим за инжењерску подршку је на располагању да пружи савете о избору материјала и извештаје о термичкој симулацији за вашу специфичну примену.
