Са 20 година у производњи електронике и СЕО-у, извршио сам ревизију на стотине склопова излазних знакова. Овај водич покрива техничке спецификације, стандарде усаглашености и метрике перформанси у стварном свету које менаџери објеката и спецификације заправо траже.

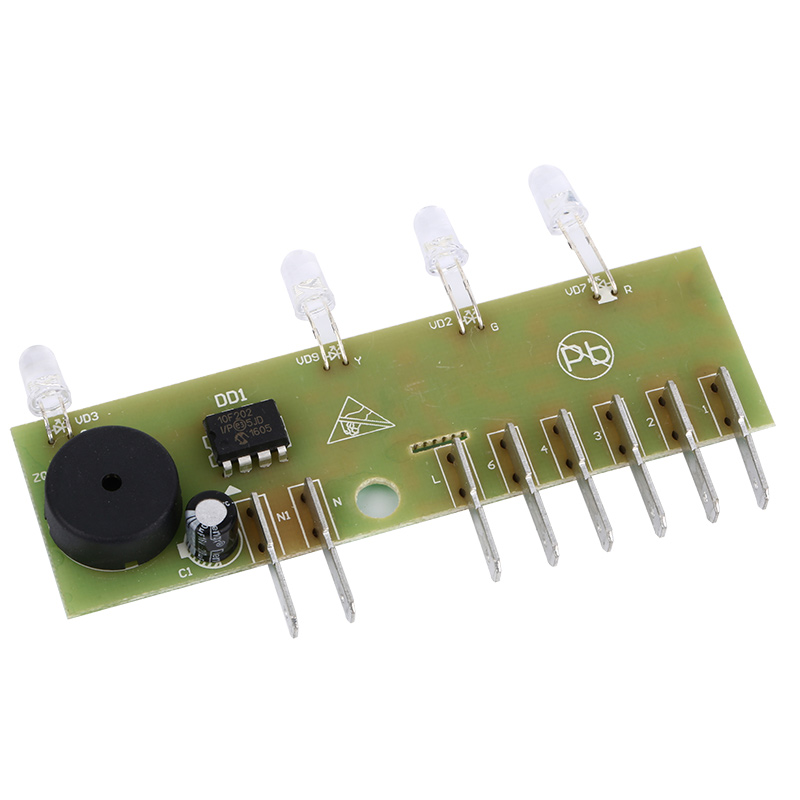

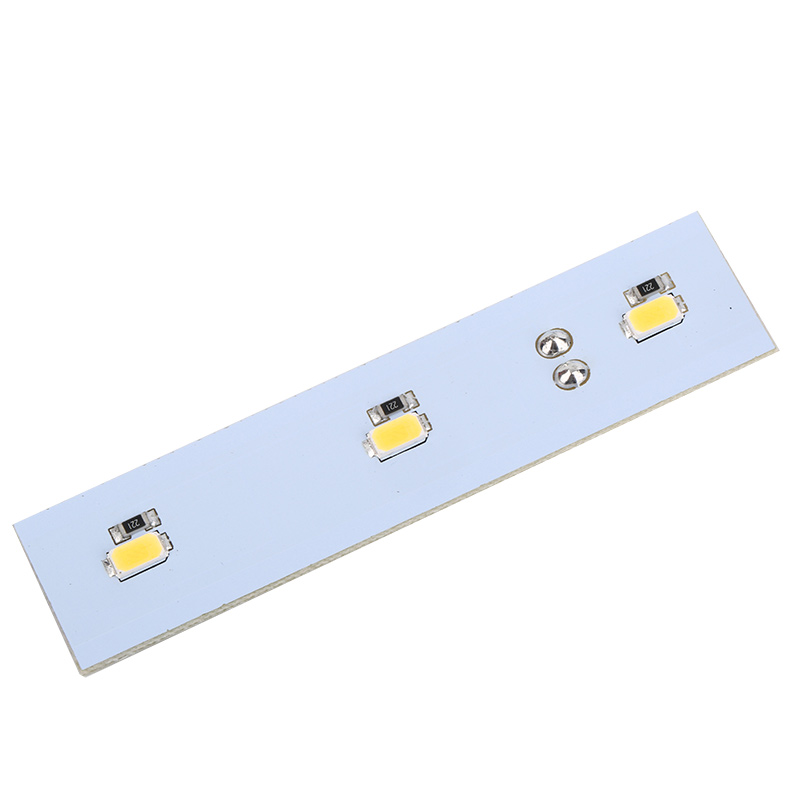

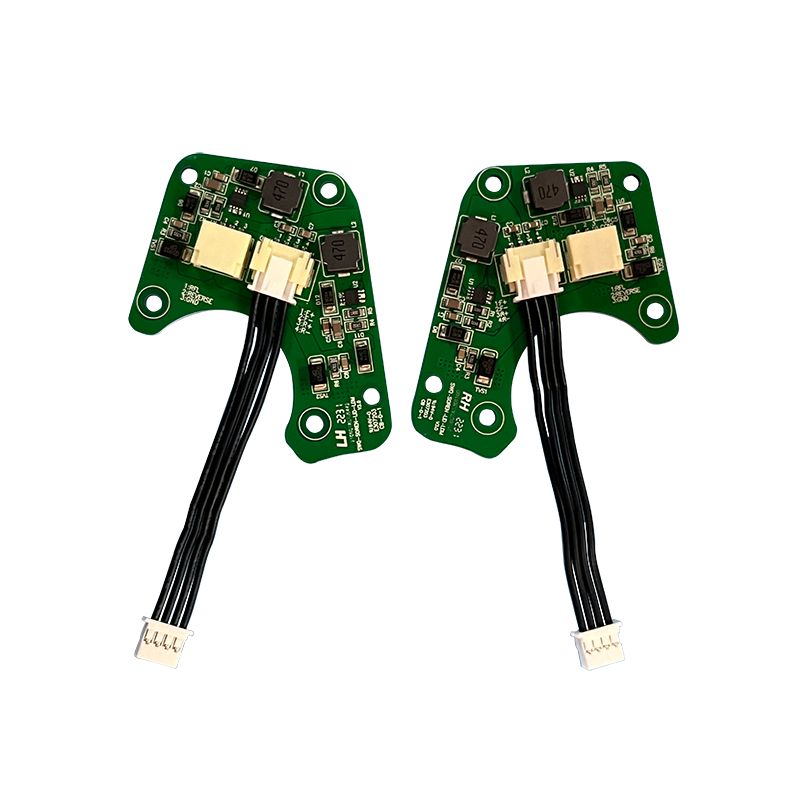

Шта чини излазни знак ПЦБА другачијим?
За разлику од стандардних плоча за осветљење, излазни знак ПЦБА мора да управља са три симултане функције:
- Дуал Повер Патхс:Улаз наизменичне струје (120В или 277В) плус коло за пуњење резервне батерије.
- Пребацивање у хитним случајевима:Аутоматски прелазак на ДЦ батерију у року од 0,1 секунде од губитка струје.
- Управљање ЛЕД стринговима:Контрола константне струје за 6 до 36 црвених или зелених ЛЕД диода.
Пошто грађевински прописи налажу 90 минута осветљења током нестанка струје, ПЦБА дизајн мора дати приоритет ниској струји мировања и поузданом пуњењу батерије.
Основне техничке спецификације
Сви доле наведени параметри испуњавају или премашују стандарде УЛ 924 и НФПА 101. Увек проверите сертификате код свог добављача.
Улазна и излазна снага
ПараметарСтандардна вредност Усклађеност Улазни напон (АЦ)120В / 277В / 347В (50-60Хз)УЛ 924Емергенци Моде Волтаге6В до 12В ДЦ (НиЦд или ЛиФеПО4 батерија)НФПА 101Укупна излазна снага2В до 8В Старнер (број ФаверАЦ) режим)≥0,90 при пуном оптерећењуИЕЦ 61000-3-2Ефикасност>82% (АЦ-ДЦ конверзија) ДОЕ 2021 стандарди
Спецификације за пуњење батерије
ПараметерВалуе Нотес Напон пуњења (НиЦд)7,2В до 8,4В (за номинално паковање од 6В)Температурна компензација Струја пуњења50мА до 200мА (константна струја)Спречава прегревање.Подршка за тип батерије НиЦд, НиМХ, ЛиФеПО4Премиум-детецтион4Време ПЦБАРецхар2% капацитета 0 УЛ захтев Ниско искључивање батерије 5,4В ±0,2В Спречава дубоко пражњење
Енвиронментал & Пхисицал
ПараметерРатинг Радна температура0°Ц до +50°Ц (у затвореном) / -10°Ц до +55°Ц (влажна локација) Температура складиштења-20°Ц до +60°ЦПЦБ Основни материјалФР4 (Тг 130°Ц минимум) или ЦЕМ-1 за верзије са смањеним трошковима Дебљина бакра1 оз. до 2 оз. (примарни трагови снаге захтевају 2 оз.) Оцена запаљивости УЛ 94В-0 (означено на плочи)
Кључне карактеристике дизајна ПЦБА усклађене са УЛ 924
У складу са кодомИзлазни знак ПЦБАније опционо. Ево шта инспектори проверавају.
1. Аутоматски хитни трансфер
- Време преноса:Плоча мора да пређе са наизменичне струје на батерију за мање од 0,1 секунде. Свако кашњење видљиво људском оку не успева у инспекцији.
- Тестно коло:Интегрисане тестне тачке морају да симулирају нестанак струје без искључивања наизменичне струје. Ово је обавезна карактеристика УЛ 924.
2. Систем управљања батеријом (БМС)
- Заштита од преоптерећења:ПЦБА мора престати да се пуни када напон батерије достигне 8,4В (за 6В НиЦд пакете).
- Заштита од обрнутог поларитета:Диоде на улазу батерије спречавају оштећење ако инсталатер повеже батерију уназад. Ово је водећи узрок кварова на терену.
3. Флексибилност ЛЕД конфигурације
Већина ПЦБА плоча са излазним знаком подржава вишеструке ЛЕД аранжмане:
- 6-ЛЕД серија:Стандардно за алуминијумске екструдиране знакове (црвене или зелене).
- 12-ЛЕД паралелно + серија:Уобичајено за двостране натписе (причвршћивање за ходник или плафон).
- 18 до 36 ЛЕД низова:Користи се за излазне знакове високог лумена (100+ кандела).
4. Самодијагностика (напредне јединице)
Премиум ПЦБА-и укључују микро контролер који:
- Записује капацитет батерије сваких 30 дана.
- Трепће црвено/зелено ЛЕД индикатор статуса да укаже на здравље батерије.
- Сигнализира звучни аларм (опционо) када батерија падне испод 80% номиналног капацитета.
Сертификати које морате да потврдите
Пре него што наручите било којиИзлазни знак ПЦБА, затражите ова три документа:
ЦертификатиЈурисдикцијаШта се проверава УЛ 924УСАЕ опрема за расвету и напајање за хитне случајевеНФПА 101 (Код о животној безбедности)УСА Трајање осветљења (90 мин) и време преносаЦСА Ц22.2 бр. 141Канада Опрема за расвету у нуждиРоХС 3 (2015/863/ЕУ ограничена супстанца)
Упозорење:ПЦБА без видљиве УЛ ознаке на ситослоју је готово сигурно несертификован. Теренски инспектори могу да изневере целу вашу зграду због овога.
Индикатори квалитета производње
Користите ову контролну листу када оцењујете добављачеИзлазни знак ПЦБА.
- Регистрација маске за лемљење:Неусклађеност не би требало да прелази 0,005 инча. Изложени бакар на високонапонским траговима представља опасност од удара.
- Читљивост на ситотиски:Све ознаке компоненти (Р1, Ц2, ИЦ1), маркери поларитета и УЛ бројеви датотека морају бити јасно читљиви након склапања.
- Компоненте кроз рупе:Конектори за батерије и тест прекидачи треба да буду залемљени таласом, а не ручно, како би се спречили хладни спојеви.
- Конформни премаз (опционо):За влажне локације (тоалети, отворени наткривени излази), ПЦБА је потребан конформни премаз од акрила или уретана. Потражите мат или сјајну завршну обраду на свим компонентама.
Најчешћа питања о ПЦБА знаку за излаз
Испод су три техничка питања која често добијам од инжењера постројења и стручњака за набавку.
П1: Могу ли да користим стандардни ЛЕД драјвер ПЦБА за свој излазни знак уместо наменске ПЦБА за излазни знак?
О:Не, и ево зашто је ово опасно. Стандардном ЛЕД драјверу ПЦБА недостају три критична кола:
1. Пребацивање резервне батерије:Стандардни управљачки програми не откривају губитак наизменичне струје. Ваш излазни знак би одмах потамнио током нестанка, кршећи НФПА 101 за који је потребно 90 минута осветљења.
2. Искључивање ниског напона:Без тога, ПЦБА ће наставити да празни батерију испод 5В, трајно уништавајући НиЦд или ЛиФеПО4 ћелије у року од три циклуса.
3. Интерфејс дугмета за тестирање:Грађевински инспектори захтевају функцију ручног тестирања. Стандардни драјвери не укључују ову путању сигнала.
Закључак:Купите наведен УЛ 924Излазни знак ПЦБАсамо. Уштеда од 5 долара на генеричкој плочи коштаће хиљаде у неуспелим инспекцијама.
П2: Мој ПЦБА знак за излаз је врућ. ЛЕД диоде се гасе након 30 минута рада на батерији. Шта није успело?
О:Имате проблем са деградацијом батерије, а не проблем са ЛЕД диодама. Ево дијагностичке секвенце:
1. Проверите напон пуњења:Када је укључено напајање наизменичном струјом, мерите преко терминала батерије. Требало би да видите 7,2В до 8,4В (за 6В НиЦд пакет). Ако је напон испод 6,5 В, круг за пуњење на ПЦБА је отказао.
2. Тестирајте капацитет батерије:Искључите батерију и напуните је отпорником који троши 200мА. Здрав НиЦд пакет од 6В треба да остане изнад 5,4В најмање 90 минута.
3. Испитајте да ли постоји корозија:НиЦд батерије пропуштају калијум хидроксид након 3-5 година. Овај бели кристални остатак једе трагове бакра на ПЦБА. Ако негде видите бели прах, одмах замените и батерију и ПЦБА.
Уобичајена поправка:Замените батерију сваке 4 године, чак и ако знак ради. Ово спречава скривени губитак капацитета.
П3: Како да проверим да ли је серија од 500 ПЦБА плоча са знаком за излаз усаглашена са УЛ без тестирања сваке од њих?
О:Ослањате се на три слоја верификације:
1. Служба за праћење УЛ (ФУС):Сваки оригинални ПЦБА на листи УЛ долази из фабрике која дозвољава ненајављене УЛ ревизије. УЛ ознака на плочи мора да садржи број датотеке (нпр. УЛ Е123456). Претражите овај број у УЛ-овој бази података производа иК. Ако се не појави, знак је фалсификован.
2. Подударање кода датума:ПЦБА ситотиска треба да има шифру датума (формат ИИВВ). Уверите се да овај код датума одговара периоду производње извештаја о УЛ сертификату. Даске направљене изван тог прозора нису покривене.
3. Насумично деструктивно испитивање:За сваких 500 јединица, жртвујте 2 плоче. Отворите их и проверите да ли има:
- Исправан називни осигурач (нпр., 250В 3А спори).
- Правилна изолација трансформатора (минимални размак између примарне и секундарне 0,125 инча).
- Нема неодобрених замена компоненти (нпр. кондензатори од 85°Ц уместо 105°Ц).
Професионални савет:Затражите „УЛ обавештење о ауторизацији“ од свог добављача пре него што платите велике поруџбине.
Резиме: Избор правог излазног знака ПЦБА
КвалитетИзлазни знак ПЦБАдефинишу три карактеристике о којима се не може преговарати:
1. Листинг УЛ 924са проверљивим бројем датотеке.
2. Аутоматски пренос испод 0,1 секундеса одговарајућим нисконапонским искључењем.
3. Круг за пуњење батериједизајниран за хемију НиЦд, НиМХ или ЛиФеПО4.
За менаџере објеката, дајте приоритет плочама са самодијагностиком. За ОЕМ произвођаче, увек наведите 2 оз бакра на траговима напајања и УЛ 94В-0 ламинатима. Верификована производна документација и сертификација треће стране остају једини поуздан пут до усаглашености кода и безбедности путника.
