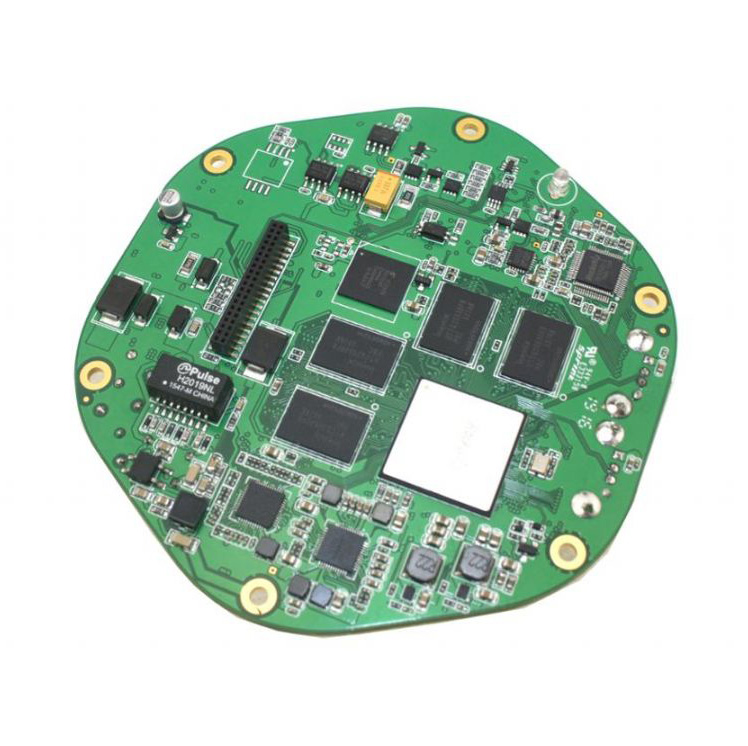

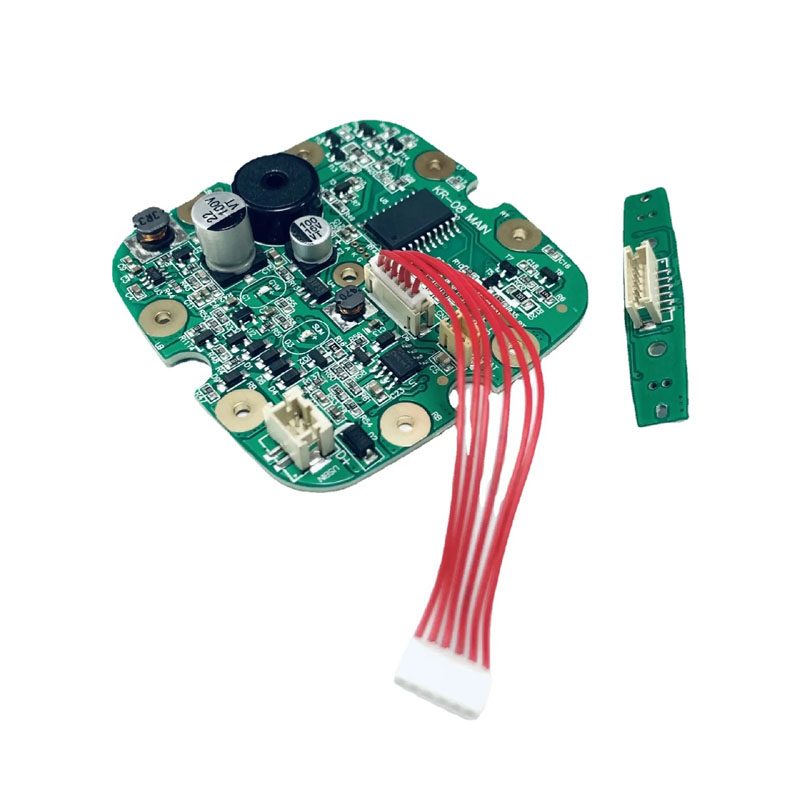

ПЦБА чистач за воду

Еколошки захтеви и класификације

Конац за воду ради у екстремним окружењима у купатилу које карактеришу директно прскање воде, висока пара из околине и агресивно излагање хемикалијама, као што су остаци пасте за зубе и воде за испирање уста. Стандардна електроника у овим условима брзо подлеже корозији, паразитским струјама цурења и електричним кратким спојевима.

Наша конструисана ПЦБА решења су посебно направљена да издрже ове тешке животне стресове, гарантујући поуздан 3-годишњи радни животни циклус производа.

Ублажавање ризика супстрата

Уграђени потребни сертификати: Све израде ПЦБА уређаја за чишћење воденог кончића су у складу са глобално прописаним прописима о уређајима: ИЕЦ 60335-1 (Безбедност кућних апарата), УЛ 60730-1 (Аутоматске електричне контроле), ИПКС4/ИПКС7 минимална заштита од уласка и отпорност на хемикалије за околину РЕАЦХ / РоХС.

Избор основног ламината и бакарна архитектура

Избор основног ламината дефинише дуготрајни интегритет ПЦБА под континуираном изложеношћу влази. Стандардни ФР-4 лако апсорбује водену пару кроз сирово резане ивице плоче и обложене преко цеви, што доводи до катастрофалних кратких спојева проводних анодних филамената (ЦАФ) у року од 12 месеци.

Упоређене оцене ламината

• Стандард ФР-4: Упијање воде 0,10%–0,20%, ТГ 130°Ц–140°Ц. Погодно само за сува подручја. Избегавајте употребу конац за воду јер изазива брзи отказ ЦАФ-а.

• Висок ТГ ФР-4 [Наш основни избор]: апсорпција воде 0,08%–0,12%, ТГ 170°Ц. Идеалан избор за влажне, повремене профиле влаге.

• Високи ТГ ФР-4 без халогена [препоручено]: апсорпција воде 0,05%–0,08%, ТГ 150°Ц. Еколошки прихватљива конструкција са одличном отпорношћу на влагу.

• Полиимид: Упијање воде 0,02%–0,04%, ТГ 250°Ц. Врхунска опција за трајно излагање мокрим површинама или ригид-флек зоне.

Спецификације тежине и облагања бакра

• Бакар спољашњег слоја: Минимум 1 оз (35 µм) да би се обезбедила оптимизована антикорозивна маргина.

• Бакар унутрашњег слоја: Минимално 0,5 оз (18 µм) да би се обезбедио интегритет сигнала од интерних сметњи мотора.

• Платирани кроз рупе (ПТХ): Минимална дебљина бакрене плоче од 25 µм унутар буради за формирање херметичног, херметичког заптивача влаге.

• Површинска обрада: Стриктно користи ЕНИГ (Елецтролесс Ницкел Иммерсион Голд). У потпуности забрањујемо ХАСЛ (Хот Аир Солдер Левелинг) за ПЦБА плоче за воду јер изложена легура калаја и олова кородира у парама воде за испирање уста у року од 90 дана.

Слагање слојева и механички дизајн

У зависности од архитектуре вашег производа, испоручујемо прилагођене вишеслојне конфигурације за борбу против високофреквентне буке пумпе (ЕМИ) и ограничења структуралног размака:

• Основни слој (само дугме и пумпа): Формулисано на оптимизованој 2-слојној подлози са високим ТГ ФР-4, балансирајући економичност са висококвалитетном одбраном индустријске влаге.

• Паметан/премијум ниво (сензор притиска, ЛЦД/ЛЕД екран, Блуетоотх, УСБ-Ц брзо пуњење): Дизајнирано са 4-слојном нагомилавањем. Двоструке унутрашње чврсте уземљене равни штите осетљиве МЦУ сигнале од ЕМФ пумпе и делују као дефинитивни физички блок против унутрашње дифузије влаге.

Дебљина и круто-флексибилна интеграција

• 1,0 мм Дебљина: Дизајнирано за компактне, ергономске ручне ручке које захтевају структурну агилност и отпорност на пад.

• 1,6 мм Дебљина: Дизајнирано за базне станице на радној површини; нуди максималну крутост и најнижу стопу дифузије природне водене паре.

• Специјализација за круту флексибилну штампану плочу: За ултра-премиум компактне ручке, подржавамо круту флексибилну конструкцију где се батерија повезује преко флексибилног полиимидног репа заштићеног поклопцем. Ово елиминише жичане свежњаке склоне кваровима и значајно побољшава укупну ИПКС оцену склопа.

Двострука одбрана: конформни премаз и заптивање компоненти

Роботски селективни конформни премаз

Чак и најбоља подлога захтева непропусни површински слој да би преживео свакодневну влажност купатила.

• Прецизно аутоматизовано прскање са више оса: Наше аутоматизоване роботске линије наносе униформан заштитни слој док прецизно маскирају области које морају остати непревучене, као што су портови типа Ц, контакти батерије и портови за зујалицу.

• УВ инспекција са 0,1% флуоресцентном бојом: Специјализована УВ индикаторска боја је умешана у премаз, омогућавајући брзим оптичким аутоматизованим скенерима да провере уједначену минималну дебљину од 25 µм без рупица.

Спецификације заптивања интерфејса на нивоу компоненти

1. УСБ-Ц порт: Опремљен силиконском компресијском заптивком и гуменим поклопцем, чиме се постиже ИПКС4 заптивање када је порт затворен.

2. Тактилни прекидачи: Прекомерно обликовани са робусном гуменом чизмом преко куполе за постизање ИПКС5 локализоване заштите од уласка.

3. Конектор за пумпу: Потпуно затворен епоксидном масом за заливање за потпуну ИПКС7 привремену заштиту од потапања.

4. Контактне игле за пуњење (Пого игле): Строго специфициране са 30 µ инча минимално тешким позлаћењем (тврдо злато) и О-прстеновима. Стандардне никловане игле кородирају и отказују у року од 6 месеци дневног пуњења у мокром купатилу. Наше тешке златне плочице издржавају 20.000 циклуса мокре везе без деградације контактне отпорности.

Строги ток испитивања квалитета производње

Свака произведена серија Уникплоре ПЦБА уређаја за чишћење воде мора проћи низ интензивних провера квалитета симулације влаге пре отпреме:

1. Влажност Натапање у животној средини: 48 сати на 40°Ц и 93% РХ (без кондензације). Критеријуми пролазности: Нема видљиве оксидације; Отпор изолације (ИР > 10 МΩ) између било које две мреже.

2. ИПКС4 тест распршивањем воде: 10 минута непрекидног осцилирајућег распршивача са више углова да би се проверило да нема уласка течности испод слојева премаза.

3. Провера изолације високог напона: Примена 500В ДЦ између терминала примарне батерије и равни уземљења да би се потврдило ИР > 50 МΩ након упијања влаге.

4. Функционална верификација након напрезања: Пумпа у пуном циклусу активирања под оптерећењем. Толеришу се нулта ресетовања микроконтролера (МЦУ), застоји у времену или лажни стартови.

Инжењерска ФАК и технички прегледи

Да ли могу да користим стандардни ФР-4 за ПЦБА флоссер за воду ако нанесем дебели слој конформног премаза да бих смањио трошкове?

О: Апсолутно не. Ово је уобичајена производна замка која доводи до високих стопа поврата на терену. Конформни премаз не може запечатити три критична пута:

1. Необложени преко цеви: водена пара путује бочно у унутрашње ткање од стаклених влакана стандардног ФР-4 путем капиларног дејства, достижући јастучиће компоненти одоздо. Након поновљених циклуса влажности, формирају се бели проводљиви остаци соли, који повезују компоненте.

2. Обрубљене ивице (Уклањање ивица): Резање плоче оставља ивице сировог ламината изложене. Површински напон узрокује да се премази повлаче из оштрих углова, остављајући микро-празнине од 0,5 мм где пара из купатила улази.

3. Доња страна компоненти: Премаз покрива спољну шкољку, али не може савршено да продре испод нископрофилних СМТ кондензатора и отпорника. Заробљена влага хидролизује остатке флукса, стварајући јонску контаминацију која узрокује спонтано, неометано покретање пумпе.

   Наше решење: Висок ТГ ФР-4 са ЕНИГ и наношењем епоксида са ивицама обезбеђује трослојну заштиту која лако опстаје током 3 године у 95% релативне влажности.

Ваш ЕМС партнер „кључ у руке“: Уникплоре Елецтроницс

Када бирате добављача ПЦБА уређаја за чишћење за воду, дугорочна поузданост инжењеринга и строга контрола квалитета су критични. Уникплоре Елецтроницс пружа напредне могућности и индустријску инфраструктуру како би ваш дизајн неприметно оживео:

л ЕМС услуге „кључ у руке“ на једном месту: Управљамо читавим животним циклусом вашег производа, од шематске оптимизације и прегледа компоненти ДФМ до глобалне набавке делова, СМТ и ДИП монтаже, програмирања фирмвера, функционалног тестирања (ФЦТ), аутоматизованог конформног премаза, коначне изградње кутије и специјализованог паковања.

л Сертификовани стандарди квалитета: Цео наш производни екосистем је сертификован према ИСО 9001:2015, а све праксе електронске монтаже стриктно се придржавају међународног стандарда ИПЦ-А-610Е, елиминишући ризик од хладног лемљења или неусклађености компоненти.

л Напредна снага производње у кући: Ми управљамо антистатичким производним погоном који се простире на преко 3.000 квадратних метара, уз подршку 20 стручних инжењера за истраживање и развој и процесне инжењере. Наш објекат карактерише:

1. 6 брзих Иамаха СМТ производних линија

2. 4 прецизне ДИП монтажне линије са таласним лемљењем

3. 2 специјализоване собе за испитивање сагоревања / старења

4. 2 коморе за испитивање високе и ниске температуре наизменичне влажне топлоте, обезбеђујући да се сви тестови за валидацију животне средине обављају свеобухватно у кући.

л Флексибилно скалирање наруџби (без МОК): Наши агилни производни оквири су оптимизовани да подрже ваш раст. Задржавамо строгу политику без минималне количине поруџбине (без МОК), што нам омогућава да се носимо са брзим тестирањем прототипа, малим пилот серијама и великим количинама масовне производње са истом елитном прецизношћу.

л Глобални досег и комуникација: Наш међународни технички продајни тим у потпуности говори енглески, француски, руски и арапски. Са дубоким искуством у опслуживању врхунских тржишта, укључујући Западну Европу (35%), Северну Америку (20%) и Океанију (20%), ми у потпуности разумемо стандарде усаглашености електронске безбедности за личну негу широм света.

Контактирајте нас данас: Пошаљите ваш прилагођени дизајн штампане плоче за воду, листу БОМ или ДФМ упите нашем инжењерском деску. Наш тим ће обезбедити свеобухватну анализу производности и оптимизовану понуду „кључ у руке“ у року од 24 сата.
