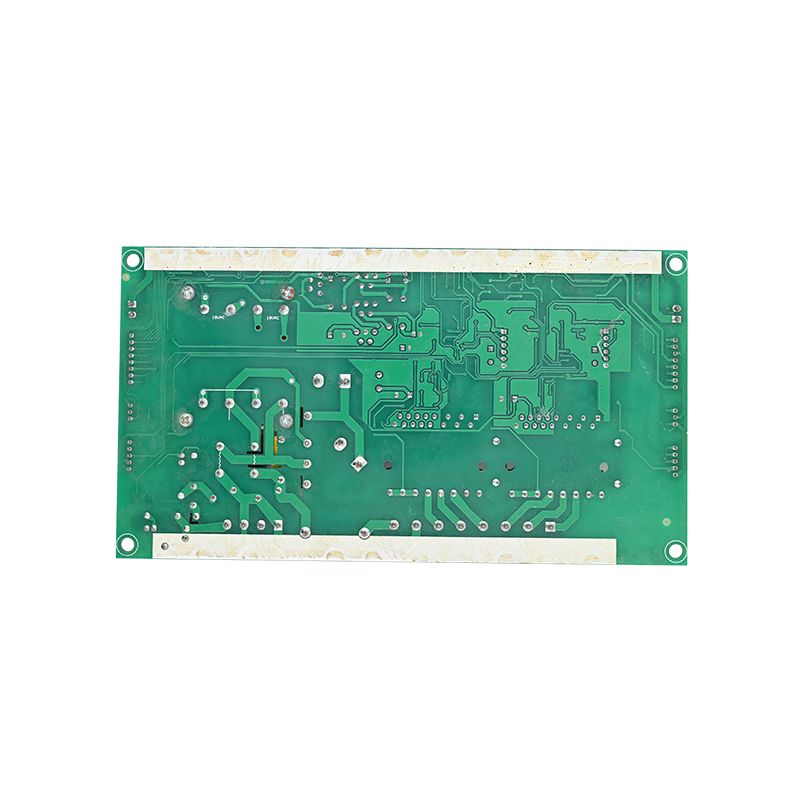

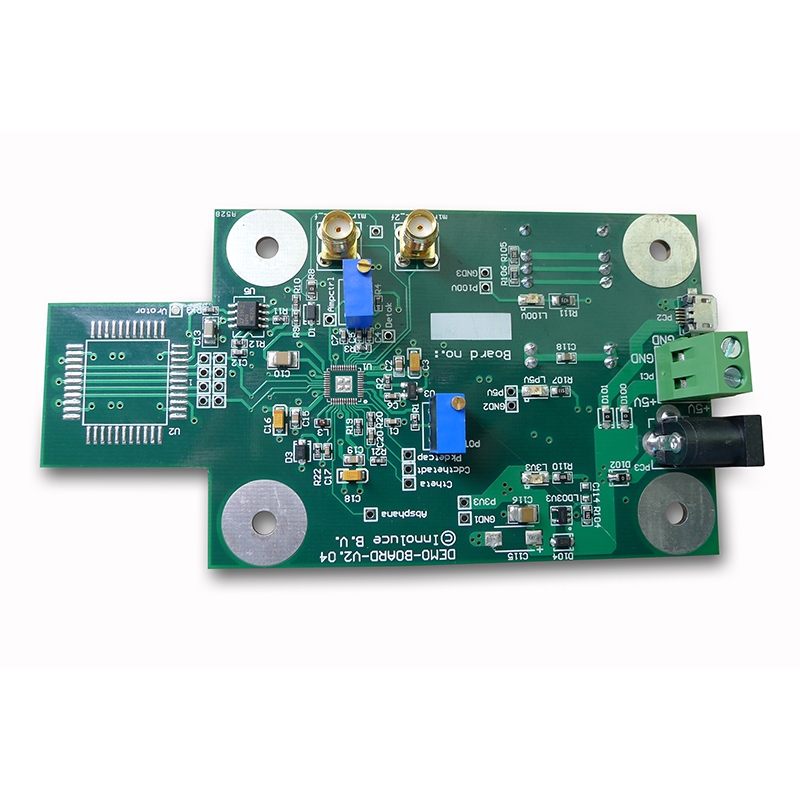

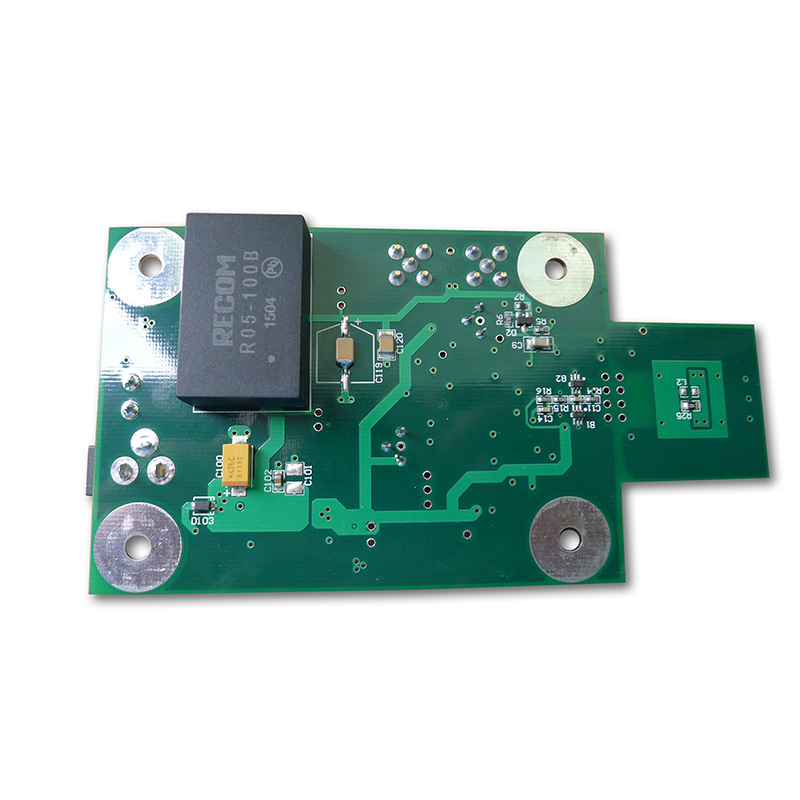

Основни захтеви за поузданост за ПЦБА монитора за бебе
Поузданост почиње са спецификацијама. Не погађајте услове у соби за бебе.
Еколошки и оперативни параметри
Параметар Потребан Спецификација Зашто је важно Радна температура0°Ц до 45°ЦНГрејачи за вртиће и отворени прозори Толеранција влаге10%--90% без кондензацијеОвлаживачи и слињење Непрекидно време рада 72 сата минимумРодитељи заборављају да напуне.
Архитектура напајања за 24/7 рад
Повер Раил Компонента Поузданост Функција Пуњач батерија Линеарни пуњач са термичком регулацијом Спречава литијумски пожар3.3В дигиталДЦ-ДЦ (2 МХз пребацивање)Одржава шум изнад аудио опсега3.0В РФУлтра-ниска бука ЛДО (10 µВрмс)Нема спур на 2.4 ГХз 1.8В МЦУЛДО заштитом од кратког ограничења
Критички: Додајте суперкондензатор (0,47Ф, 5,4В) након ИЦ-а за заштиту батерије. Ово омогућава 10 секунди снимања након искључивања на ниском нивоу батерије.
Избор компоненти за висок МТБФ
Средње време између кварова (МТБФ) за ПЦБА монитора за бебе требало би да прелази 50.000 сати. Испод су доказани избори.
Бежични чипсет и антена
Изаберите чипсет са:
- Интегрисани ПА(излазна снага ≤ +10 дБм да би се испунили стандарди безбедности беба)
- Слушај-пре-разговарај(избегавајте сметње са бежичним телефонима)
- Фреквенцијски скокови(40+ канала)
Породица чиповаАдвантагеНедостатакНордиц нРФ52 Серија Ниска струја спавања (0,5 µА)Ограничени пропусни опсег за видео Силицон Лабс ЕФР32Одличан АДЦ за аудио Већи пакет (КФН48)Текас Инструментс ЦЦ26кк-40°Ц до +85°Ц Неопходна спољна оцена баланса
Избор антене: Користите вијугаву обрнуту-Ф антену (МИФА) на ивици ПЦБА. Држите растојање од 10 мм од металних предмета (магнети за звучнике, батерије).
Аудио улаз и обрада
Компонента Спецификација Поузданост НапоменаМикрофонМЕМС, -38 дБВ осетљивостСиликонски поклопац за отпорност на слињење Претпојачало Појачање 40 дБ, шум < 5 нВ/√ХзАЦ-упарен са 0,1 Хз ХПФ (уклони шум) ВОКС прагДистерабилан на -10дБсис (уклањање шумова) дБ) спречава чаврљање Звучник појачало Цласс-Д, 1,5 В у 8Ω феритне перле на излазним водовима (смањење ЕМИ)
Сензор температуре (критична безбедносна функција)
Поставите термистор (НТЦ, 10 кΩ на 25°Ц) на ПЦБА јединице за бебу близу ИЦ-а за пуњење. Фирмвер мора:
- Забележите температуру сваких 30 секунди
- Искључите пуњење на 50°Ц
- Пошаљите бежично упозорење на родитељску јединицу на 45°Ц
Распоред ПЦБ-а за ниско РФ цурење и квалитет звука
Бучан ПЦБА монитора за бебе узрокује статику и испадање. Придржавајте се ових правила.
Слојеви и уземљење
ЛаиерФунцтионЦонстраинтТопРФ (антенско напајање, чипсет)Копланарни таласовод са уземљењемУнутрашња 1Континуирано уземљењеБез подела испод РФ секцијеУнутрашња 2Напајање (3,3В, 1,8В)Острво испод сваког ЛДОБоттомАудио, дугмад, ЛЕД диоде Држите дигиталне трагове даље од улаза микрофона
Правило: Поставите кондензатор од 0,1 µФ на сваки пин напајања. Користите величину 0402 за ниску индуктивност.
Изолација аудио уземљења
Дигитално и аналогно уземљење морају се састати у једној тачки испод кодека. Користите феритне перле (600Ω на 100 МХз) између равни уземљења, али тек након што проверите да нема петљи уземљења.
Проверите осцилоскопом: Пробени излаз микрофона док се емитује РФ. Бука треба да остане испод 2 мВ од врха до врха.
Контролна листа за валидацију и сертификацију
Пре производње, тестирајте сваки ПЦБА монитора за бебе у односу на ових шест стандарда.
ТестМетходПасс/Фаил Критеријуми Испадање звука Ходајте 30 метара даље са 3 зида< 3 испадања у минути у трајању од >100 мс Време рада батерије Континуирани ВОКС при 65 дБ СПЛ> 70 сати за батерију од 2000 мАх Безбедност пуњења Краткотрајан режим пуњења батерије Кратко време пуњења батерије70°Ф без ЦРО хицц компонентног режима екек поред ВиФи рутера (2,4 ГХз)Нема трајне десензибилизације Отпор на цурење Слани спреј на порту микрофона Звук се враћа у нормалу након сушењаПревише пражњења Напон батерије 2,8ВМЦУ искључује РФ, одржава РТЦ
ФАК -- Уобичајена питања о поузданом ПЦБА монитору за бебе
П1: Који је најчешћи скривени квар у дизајну ПЦБА монитора за бебе?
О:Микрофонски шум од керамичких кондензатора постављених у близини путање аудио улаза. Када јединица за бебу вибрира (од мотора колевка или испуштене играчке), диелектричне капице класе 2 (Кс7Р, Кс5Р) стварају пиезоелектричне напоне до 5 мВ. Ово се спаја са микрофонским претпојачалом и производи звучне кликове или тутњаве. Решење је двоструко: 1) Користите кондензаторе Ц0Г (НП0) за све аудио спајање и раздвајање у првој фази појачања. 2) Ако је Кс7Р неизбежан, физички ротирајте кондензатор за 90 степени на ПЦБА како би се механички стрес ускладио са смером електроде. Увек проверите са табелом вибрација на 20 Хз, 1 грмс.
П2: Како избор хемије батерије утиче на дуговечност ПЦБА монитора за бебе?
О:Три хемије производе веома различите начине квара:
- Ли-ион (18650): Највећа густина енергије, али захтева прецизно ЦЦ/ЦВ пуњење. Недостатак сензора негативног температурног коефицијента (НТЦ) доводи до топлотног бекства. Користите само са овереним батеријама које садрже заштитни ИЦ.
- ЛиФеПО4: Безбедније (без топлотног одласка испод 150°Ц) и дужи век трајања (2000 циклуса). Међутим, нижи напон (3,2 В номинално) захтева појачани претварач за 3,3 В логику, што повећава цену и талас таласања.
- НиМХ(јефтини дизајни): Веома опрашта, али пати од ефекта памћења. ПЦБА мора укључити круг за пражњење сваких 30 циклуса да би се поново калибрирао мерач горива. Без овога, време рада опада за 50% након 6 месеци.
За поуздан ПЦБА монитор за бебе, изаберите ЛиФеПО4 за безбедност или квалитет Ли-ион са двоструком заштитом од пренапона (ИЦ + ПТЦ).
П3: Могу ли да користим исти дизајн ПЦБА и за аудио и за видео мониторе за бебе?
О:Не, и покушај овог уводи три специфична проблема са поузданошћу:
- Капацитет меморије-- Само за аудио је потребно 64 кБ РАМ-а. Видео захтева најмање 2 МБ за компримоване оквире. Заједнички ПЦБА са спољном РАМ меморијом додаје дугачке трагове који не успевају у ЕСД тестирању.
- РФ радни циклус-- Аудио преноси 10% времена. Видео преноси 80% времена. Исти ПА од 2,4 ГХз се прегрева у видео режиму, смањујући појачање за 6 дБ након 20 минута. Потребан вам је термални низ испод ПА за видео дизајн.
- Испорука струје-- ПЦБА аудио монитора за бебе има максимум од 200 мА. Видео максимални на 600 мА. Уобичајени распоред ПЦБ-а са танким траговима напајања (0,25 мм) узрокује пад напона који ресетује модул камере. Видео дизајн захтева трагове од 0,6 мм или посебан 1А буцк претварач.
Направите два одвојена ПЦБА-а. Аудио-онли користи двослојну плочу. Видео захтева 4 слоја са контролисаном импедансом.
Тестирање производње за нулти ризик од новорођенчади
Сваки склопљени ПЦБА монитор за бебе мора проћи:
Критеријуми трајања одбацивања тест станице Аудио петље 10 секунди ТХД > 1% на 1 кХз Симулатор батерије 30 секунди Струја пуњења > 50 мА испод 3,0 ВРФ осетљивост 5 секунди Стопа грешке пакета > 1% при -95 дБм Превисока температура 60 секунди0°Ц Било која тачка након пуног пуњења >
Контролна листа за преглед коначног дизајна
Ставка Потврда Шематски Сви улази имају ЕСД заштиту (8 кВ контакт) БОМК напон кондензатора ≥ 2× очекиван (нпр. 10 В за шину од 5 В) Механички Нема високих компоненти (висина > 4 мм) у близини области држања Фирмваре Ватцхдог тајмер ресетује МЦУ ако ВОКС5 минута и ЕНФЦ део виси за > 5 минута Компли 62368-1 (аудио безбедност)
Дизајнирање поузданог ПЦБА монитора за бебе значи давање приоритета безбедности бебе у односу на смањење трошкова. Добро изграђена даска ради тихо кроз избијање зуба и бес. Тестирајте са стварним условима у расаднику - машинама за бели шум, пригушеним светлима и микроталасним пећницама. То је једини начин да се задобије поверење родитеља.
