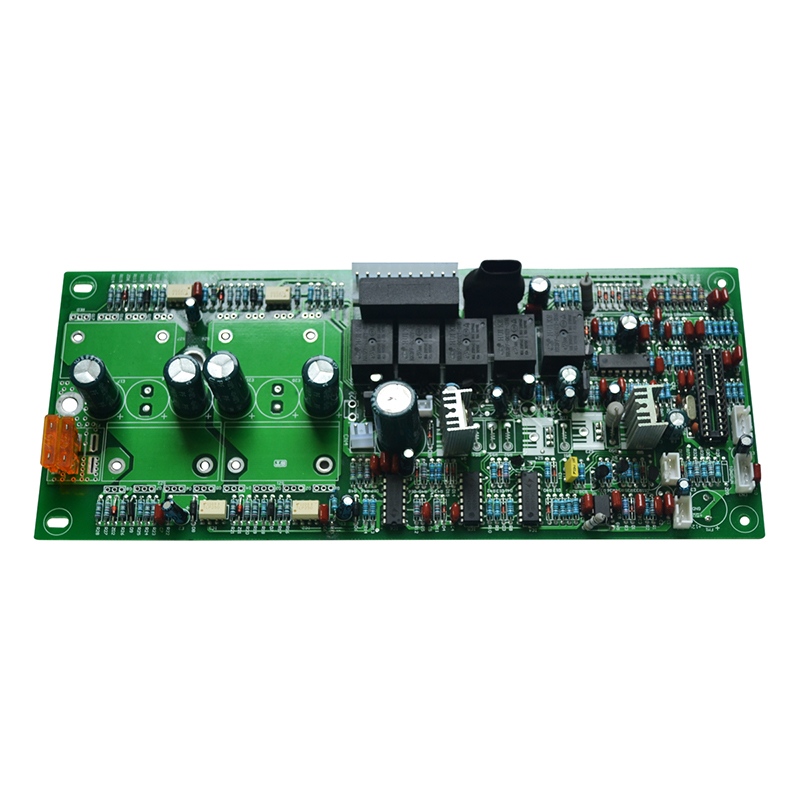

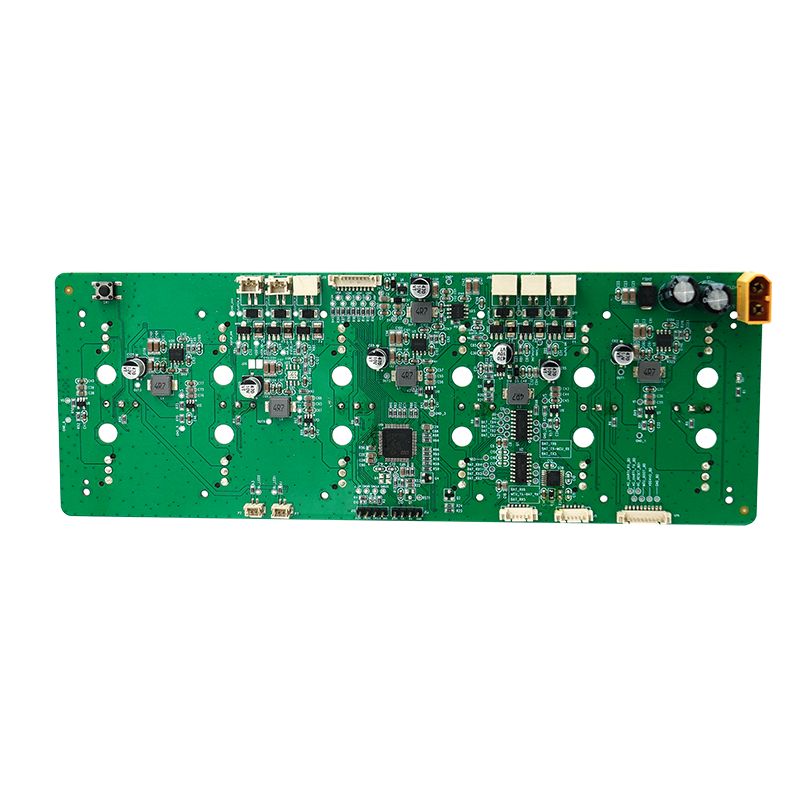

Масажни пиштољ ПЦБА

Која је процедура за производњу ПЦБА пиштоља за масажу: 20-годишњи водич за производњу

Производња ПЦБА пиштоља за масажу захтева руковање великом струјом, контролу мотора без четкица и безбедност корисника. После две деценије производње електронике за моторне погоне, видео сам како се дизајни прегревају, губе брзину под оптерећењем или стварају опасности од батерије. Ова процедура корак по корак покрива цео производни ток од избора компоненте до финалног теста.

Стандардни ток производње за ПЦБА пиштоља за масажу

Сваки ПЦБА пиштољ за масажу прати секвенцу од 9 корака. Прескакање било ког корака повећава стопу неуспеха на терену.

Корак 1 – Набавка компоненти и улазна инспекција

Тест: Узорак 50 МОСФЕТ-ова из сваке партије. Измерите Рдс(он) на 25°Ц и 80°Ц. Одбаците партије веће од 7 мΩ на високој температури.

Корак 2 - Шаблона и штампање пасте за лемљење

Критично: Користите шаблон за кораке – дебљине 0,12 мм испод МОСФЕТ-а, 0,10 мм испод МЦУ-а и сензора. Само једна дебљина узрокује или отворе или мостове.

Корак 3 – СМТ монтажа и рефлов

• Редослед постављања: Холови сензори → пасивни → МОСФЕТ-ови → МЦУ → конектори
• Профил рефлов: Максимална температура од 245°Ц у трајању од 10 секунди (без олова)
• Атмосфера азота – потребно за КФН пакете (МЦУ, драјвер капије)
• Рендгенски преглед – Обавезно за проверу шупљина испод МОСФЕТ јастучића (празнине < 20%)

Корак 4 – Селективно лемљење за компоненте кроз рупе

Масажни пиштољ ПЦБА често треба делове кроз рупе за механичку снагу:

Не преливати делове кроз рупе. Њихова пластична тела се топе у пећници на 245°Ц.

Дизајн кола погона мотора за ПЦБА пиштоља за масажу

Одељак погона мотора одређује руковање струјом застоја и време рада батерије.

Трофазни ДЦ (БЛДЦ) моторни погон без четкица

Термички дизајн: Сваки МОСФЕТ расипа до 2В на 20А. Користите термалне отворе (9 по МОСФЕТ-у) који се повезују са доњом бакреном сивом (минимално 2 оз).

Управљање напајањем за батерију и пуњење

Критична безбедност: Користите два независна путања заштите од прекомерне струје – један у драјверу капије, један у ИЦ-у за заштиту батерије. Једна грешка не сме дозволити да мотор ради без команде.

Програмирање и калибрација фирмвера

Ниједан ПЦБА пиштољ за масажу не напушта производњу без потпуне калибрације.

Програмирање секвенце

1. Боотлоадер флеш – преко СВД или УАРТ (5 секунди)
2. Константе калибрације – меморисане у ЕЕПРОМ или МЦУ флеш
3. Табела за тражење брзине – ПВМ обавеза у односу на циљни број обртаја (12 поена)
4. Праг детекције застоја – ограничење струје постављено на 22А ± 1А

Параметри калибрације сачувани по плочи

Зашто је калибрација важна: Без калибрације Хола по плочи, мотор производи звучно цвиљење при малим брзинама. Корисници одбијају пиштоље за масажу који звуче неисправно.

Монтажа и механичка интеграција

ПЦБА је бескорисна ако не одговара ручки или не одводи топлоту.

Расхладни елемент и термални интерфејс

Тест: Пустите ПЦБА пиштољ за масажу на 2800 РПМ током 30 минута. Температура кућишта МОСФЕТ-а мора бити испод 85°Ц.

Кабелски свежањ и растерећење конектора

• Жице батерије – залемљене па залепљене силиконом (спречава замор савијања)
• Фазне жице мотора – ЈСТ конектор са бравом за закључавање (минимално 20 циклуса)
• Дугмад флекс кабл – ЗИФ конектор, корак 0,5 мм, залепљен након уметања

Испитивање производње и контрола квалитета

Сваки ПЦБА пиштољ за масажу мора проћи ових пет тестова пре склапања.

Тест сагоревања и вибрација

Узорак 5% производње за:

• 6 сати при 2400 РПМ – надгледајте температуру МОСФЕТ-а преко МЦУ сензора
• Насумична вибрација – 5 грм, 30 минута (симулира испуштени алат)
• Циклус пуњења-пражњења – 3 циклуса (верификује заштитни ИЦ)

ФАК – Уобичајена питања о производњи ПЦБА пиштоља за масажу

П1: Шта узрокује да ПЦБА пиштољ за масажу губи снагу под притиском тела?

О: Примарни узрок је неадекватна снага покретања гејта за МОСФЕТ-ове на високој страни. Када притисак повећа оптерећење мотора, БЛДЦ контролер покушава да повећа струју. Ако је почетни кондензатор (који напаја драјвер гејта високе стране) премали, напон капије пада испод прага МОСФЕТ-а, повећавајући Рдс(он) са 4 мΩ на 20 мΩ. Ово ствара термичку петљу:

Пад напона → нижи погон капије → већи отпор → више топлоте → даље повећање отпора

Поправка захтева три промене на ПЦБА пиштољу за масажу:

1. Вредност Боотстрап кондензатора – Користите минимум 220 нФ (многи дизајни користе 47 нФ). Израчунајте на основу пуњења капије: Ц_боот = (К_г × 10) / ΔВ. За типичне МОСФЕТ-ове (К_г = 30 нЦ), 220 нФ обезбеђује сигурну маргину.
2. Вршна струја драјвера капије – Изаберите драјвер са могућношћу понора/извора од 1,5 А (нпр. ДРВ8320). Слаби драјвери (0,5А) не могу да допуне капу за покретање током високих радних циклуса ПВМ.
3. Боотстрап диода – Користите ултрабрзу диоду (трр < 50 нс). Стандардни 1Н4148 има опоравак од 4 нс, али само 100 мА - недовољно за ПЦБА пиштоља за масажу који ради на 20 кХз ПВМ. Пребаците се на БАС3007 (1А, 10 нс).

Након ових модификација, струја застоја остаје стабилна на 22А чак и са 15 кг примењеног притиска тела.

П2: Како да спречим лажне окидаче ИЦ заштите батерије на ПЦБА пиштољу за масажу?

О: Лажни окидачи се јављају када се шум комутације мотора упари у тренутну линију сензора ИЦ-а за заштиту батерије. Фазно пребацивање БЛДЦ мотора ствара скокове струје од 1 µс до 50 А – пребрзо да би се заштитни склоп разликовао од кратког споја. Три хардверска поправка решавају ово:

Нископропусни филтер на сензорском улазу – Инсталирајте РЦ филтер (10Ω + 1 µФ керамика) директно на ЦС+ пин заштитне ИЦ. Угаона фреквенција = 16 кХз. Ово пролази просечну струју (20–30А), али блокира комутационе скокове од 200 кХз.

Одвојено уземљење сензорског отпорника – Покрените наменски келвинов траг од негативног терминала шант отпорника до ЦС-пина заштитног ИЦ-а. Не делите ово уземљење са струјама извора МОСФЕТ-а. Чак и 1 мΩ заједничког трага генерише 50 мВ лажног сигнала на 50А.

Подешавање тајмера кашњења – Програмирајте кашњење заштитног ИЦ-а на прекомерну струју на 100 µс (под претпоставком да ваш ИЦ то подржава). Већина ПЦБА дизајна пиштоља за масажу користи кашњење од 10 µс од референтних дизајна батерија. Комутациони скокови трају само 2-3 µс. Кашњење од 100 µс их игнорише док и даље реагује на праве кратке везе (трајање >50 µс).

Тест са осцилоскопом: Сонда ЦС+ док мотор ради при максималном оптерећењу. Шиљци морају остати испод прага окидања заштитног ИЦ-а (обично 50 мВ за шант од 50 А). Ако шиљци прелазе праг, повећајте капацитивност филтера на 2,2 µФ.

П3: Која је исправна процедура за програмирање више ПЦБА плоча за масажу пиштоља у производњи?

О: Процедура програмирања у четири фазе спречава мешање и скраћује време програмирања за 75% у поређењу са трептањем један по један.

Фаза 1 – Пре-СМТ програмирање (опционо за велике серије)

Користите програматор групе (нпр. Елнец БееПрог) да флешујете боотлоадер у МЦУ пре постављања. Ово ради само за МЦУ-ове са екстерним блицем (КФН пакети са отвореним пиновима). Одбаците било који чип који не успе верификацију – јефтиније од прераде постављених плоча.

Фаза 2 – Програмирање у систему након СМТ

Поставите пого пин за програмирање (6 пинова: СВДИО, СВЦЛК, 3.3В, ГНД, РЕСЕТ, БООТ0). Користите вишеканални програматор (8 или 16 плоча истовремено). Циљно време: 45 секунди по табли укључујући верификацију.

Фаза 3 – Калибрациона станица (најкритичнија)

Након програмирања, померите плоче на калибрациони уређај који садржи прави мотор за масажни пиштољ са оптичким енкодером. Уређај покреће сваки ПЦБА пиштољ за масажу кроз:

• Халл поравнање (аутоматски подешава електрични угао)
• Линеарност брзине (табела бележи ПВМ у односу на РПМ)
• Ограничење струје (повећава оптерећење до 22А путовања)

Чувајте ових 12 калибрационих константи у заштићеном МЦУ флеш сектору. Плоче без калибрације производе недоследне рампе брзине.

Фаза 4 – Сљедивост

Одштампајте 2Д Дата Матрик код на свакој ПЦБА која садржи:

• Шифра датума производње (ИИВВ)
• Контролна сума калибрације
• МОСФЕТ број серије (из долазне инспекције)

Скенирајте овај код током завршног састављања. Ако дође до квара на терену, можете пратити до одређене серије компоненти и прерадити само погођене јединице.

Циљеви производног приноса за ПЦБА пиштоља за масажу

Правилно произведен масажни пиштољ ПЦБА испоручује 2800 обртаја у минути под оптерећењем, гаси се у застоју у року од 500 мс и преживљава 500 циклуса пуњења. Пратите ову процедуру, извршите ревизију сваког корака и ваши производи ће надмашити конкуренте који прескоче калибрацију или недовољно специфицирају погон капије.
