Избегавање замки уземљења и крхотина шрафова: Смернице за дизајн ПЦБА-ова за контролу мотора високе поузданости

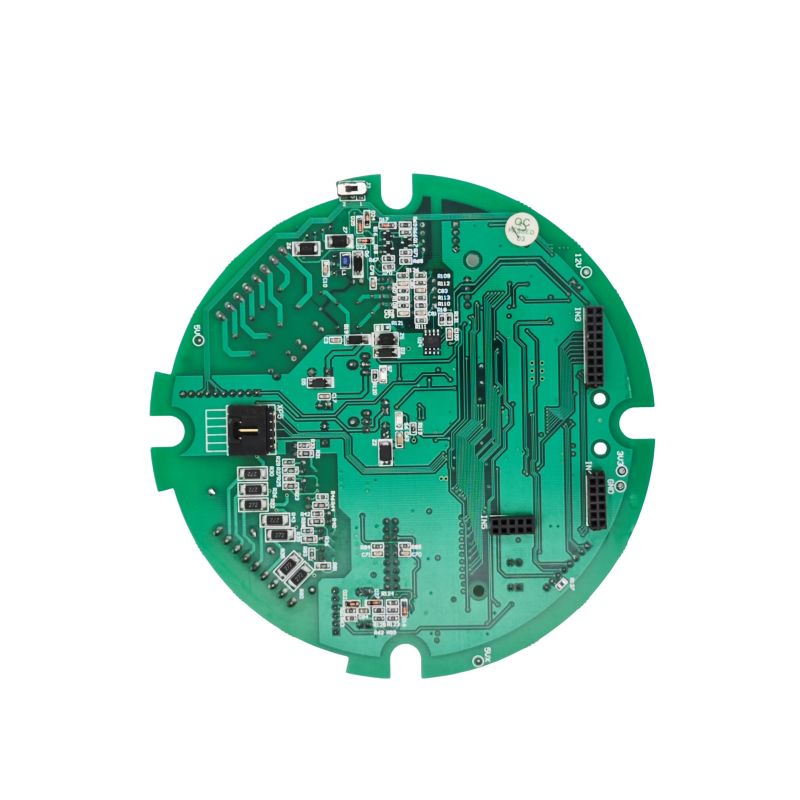

ПЦБА за контролу мотора (Склоп штампаних плоча) је основни покретач прецизне контроле кретања у индустријској аутоматизацији, роботици, возилима са новом енергијом и паметним кућним апаратима. Овај практични водич обједињује кључне увиде из избора архитектуре, распореда ПЦБ-а, склапања и верификације, помажући инжењерима и менаџерима производа да избегну уобичајене замке и обезбеде несметан прелазак са прототипа на производњу великог обима.

1. Фаза пројектовања: Архитектура и избор компоненти

1.1 Прилагођена наспрам стандардних решења

Приликом покретања пројекта, процените да ли да усвојите прилагођени ПЦБА или стандардни модул који се продаје. Док прилагођени ПЦБА носи веће трошкове унапред НРЕ (Нон-Рецурринг Енгинееринг), он омогућава оптимизацију за специфичне типове мотора — као што су БЛДЦ, степер или серво — и прецизне циљеве перформанси (нпр. тачност брзине/окретног момента унутар ±0,5%). Прилагођена решења такође нуде супериорну ефикасност системске интеграције (често преко 95%) и дугорочну поузданост у тешким условима рада.

1.2 Избор језгра чипсета и топологије

• Процесор: 32-битни МЦУ са наменским периферијама за контролу мотора (нпр. АРМ Цортек-М4 језгро) се препоручује за руковање рачунарски интензивним алгоритмима као што је Фиелд-Ориентед Цонтрол (ФОЦ) са одговором у реалном времену.

• Дривер и Повер Стаге:

• За дизајн са високом интеграцијом, изаберите потпуно интегрисане БЛДЦ драјверске ИЦ-ове (нпр. ТИ МЦФ831кЦ серија) који комбинују драјвере капије и ФЕТ-ове за напајање. Ово поједностављује спољна кола, али налаже пажљиво раздвајање—најмање пет критичних кондензатора (ВМ-ПГНД, ЦПХ-ЦПЛ, итд.) мора бити постављено на листу података да би се обезбедио стабилан рад.

• За апликације велике снаге (нпр. >50А), пожељни су дискретни МОСФЕТ/ИГБТ-ови са наменским драјверима капије. Размотрите уређаје са широким појасом (СиЦ или ГаН) да бисте постигли веће фреквенције пребацивања и смањене губитке.

2. Распоред ПЦБ-а: Уметност сузбијања буке и управљања топлотом

Контролна плоча мотора је инхерентно комплет са мешовитим сигналом и потрошња енергије. Лош распоред је водећи узрок ЕМЦ кварова и повратка на терен.

2.1 Стратегија поделе кола и уземљења (критично)

Златно правило: Физички изолујте струјно уземљење од сигналног уземљења.

• Зонирање: Поделите ПЦБ у три различита региона:

• Зона буке: Инвертер напајања, релеји и петље за погон капије.

• Дигитална зона: МЦУ, комуникациони интерфејси (ЦАН, УАРТ, СПИ).

• Аналогна зона: Сензор струје/напона, улази енкодера/резолвера. Држите високофреквентне ПВМ трагове даље од осетљивих аналогних путања повратних информација.

• Имплементација уземљења:

• Усвојите приступ са уземљењем у једној тачки или са подељеном земљом.

• Повежите дигитално и аналогно уземљење у једну тачку у близини референтног пина АДЦ.

• Изолујте уземљење напајања (бучно) и повежите га са тачком звезда-уземљење система преко пута ниске импедансе, спречавајући велике пролазне струје да оштете контролне сигнале.

• Препорука за слагање: 4-слојна плоча је идеална када буџет дозвољава. Користите наменске слојеве уземљења поред примарне компоненте да бисте обезбедили повратне путеве ниске индуктивности и инхерентну заштиту. За двослојне дизајне, користите екстензивно плављење тла и одржавајте трагове напајања што је могуће краћим и ширим.

2.2 Снажне петље и топлотна дисипација

• Ширина трага и подручје петље: ДЦ магистрала и трофазни излазни трагови морају бити кратки и широки да би издржали висок ди/дт. Сигнални парови гејт-дриве би требало да иду паралелно и близу одговарајућих МОСФЕТ изворних терминала да би се минимизирала паразитна индуктивност.

• Управљање топлотом: Користите термичке прикључке да бисте ефикасно одводили топлоту од енергетских уређаја до унутрашњих бакарних плоча или расхладних јастучића доњег слоја. Нанесите отворе на маски за лемљење (изложен бакру) на путеве велике струје да бисте омогућили причвршћивање помоћног хладњака.

3. Монтажа и производња: занемарени, али критични детаљи

3.1 Отпорност ланца снабдевања у планирању БОМ-а

Пре финализације БОМ-а (Билл оф Материалс), извршите процену ризика за снабдевање за дуготрајне артикле као што су МЦУ-ови и комуникациони примопредајници. Где је могуће, резервишите алтернативне отиске компатибилне са иглицама у распореду да бисте избегли застоје производње узроковане прекидима добављача из једног извора.

3.2 Чистоћа причвршћивања завртња (режим честих, али занемарених грешака)

Током састављања ПЦБА контролера мотора, метални остаци ношени завртњима су скривени убица који изазива кратке спојеве и деградацију изолације.

• Ризик: Металне честице из вибрирајућих пужних довода могу пасти на ИЦ пинове високе густине или између суседних трагова, што доводи до повремених кварова или тренутних кратких спојева након укључивања.

• Противмере:

• Замените традиционалне хранилице са вибрационим чинијама додавачима са степеницама да бисте минимизирали стварање честица изазвано трењем.

• Уведите станицу за вакуумско уклањање прашине непосредно пре корака причвршћивања.

• Користите паметне електричне одвијаче са праћењем обртног момента и угла у реалном времену да бисте спречили недовољно затезање (плутање) или скидање навоја.

4. Тестирање и валидација: изван "Да ли се окреће?"

1. Функционални тест (ФЦТ): У условима оптерећења, проверите време одзива заштите од прекомерне струје и превисоке температуре—на пример, уверите се да је искључење драјвера покренуто унутар <10µс. Такође потврдите логику динамичког смањења снаге током падова напона.

2. Електромагнетна компатибилност (ЕМЦ) Пре-усаглашеност: Кондуктоване и зрачене емисије (ЦЕ/РЕ) су уобичајене тачке болова. Ако дође до кварова, прво проверите да ли су ТВС диода и пригушница са заједничким режимом постављени на улаз за напајање, и оптимизујте брзину пребацивања ПВМ подешавањем отпорника капије.

3. Дугорочна поузданост: Извршите термичке циклусе и тестове континуираног рада да бисте потврдили интегритет лемног споја и смањење перформанси компоненти при максималним температурама околине.

Дизајнирање поузданогПЦБА за контролу мотораје у основи троугласти компромис између електричних перформанси, термодинамике и електромагнетне компатибилности. Свака одлука — од јасног раздвајања кола и дисциплинованог уземљења, до ригорозне контроле чистоће склопа — одређује дугорочну стабилност производа у изазовним индустријским окружењима. Применом стратегија наведених у овом водичу, можете значајно смањити стопе отказа, скратити развојне циклусе и побољшати укупну робусност вашег система контроле мотора.
