Аутомобилска ПЦБА: Систематски инжењеринг од стубова поузданости до производње без кварова

Савремени аутомобил пролази кроз дубоку трансформацију од „механичког производа“ до „мобилног интелигентног терминала“. У овој еволуцији, склоп штампаних плоча (ПЦБА)—као физички носач и језгро електричне интерконекције електронских контролних јединица (ЕЦУ)—постао је критична детерминанта перформанси возила, безбедности и функционалних граница. За разлику од потрошачке електронике,Аутомобиле ПЦБАради у екстремном окружењу које карактеришу високе температуре, јаки термални циклуси, интензивне вибрације, влага и електромагнетне сметње. Његов дизајн и производња стога представљају ригорозан научни систем који обухвата избор компоненти, контролу процеса и праћење квалитета током целог животног циклуса.

И. Строги највиши стандарди: квалитетан јарак који су направили АЕЦ-К и ИАТФ 16949

Поузданост аутомобилске ПЦБА не произилази из појачања у једној фази, већ је укорењена у систему обавезне стандардизације одозго надоле. Међу њима, АЕЦ-К серија и ИАТФ 16949 систем управљања квалитетом чине два камена темељца.

 АЕЦ-К стандарди, које је успоставио Савет за аутомобилску електронику, дају спецификације за сертификацију компоненти са строгим тестним праговима за различите типове компоненти. На пример, АЕЦ-К100 фокусира се на интегрисана кола (ИЦ), захтевајући од њих да прођу тестове као што су циклуси температуре, електромиграција и анализа кварова. АЕЦ-К200 циља на пасивне компоненте (кондензаторе, отпорнике итд.), подвргавајући их тестовима топлотног удара, влаге и вибрација како би се осигурало да њихове перформансе остају стабилне у широком температурном опсегу од -40°Ц до +125°Ц (и даље). Свака компонента која није прошла АЕЦ-К сертификацију суочава се са значајним препрекама за улазак у главне ланце снабдевања аутомобила.

На нивоу производног система, ИАТФ 16949:2016 заменио је ИСО/ТС 16949 као једини стандард управљања квалитетом за аутомобилску индустрију. Његов основни мандат је обавезна имплементација пет основних алата (АПКП, ППАП, ФМЕА, МСА, СПЦ) за успостављање архитектуре квалитета затворене петље. Конкретно:

• АПКП (Напредно планирање квалитета производа) захтева ДФМ (Десигн фор Мануфацтурабилити) прегледе у фази пројектовања да би се проактивно избегли потенцијални недостаци, као што су „надробљавање“ малих компоненти 0201 или БГА (Балл Грид Арраи) недостатака у дизајну јастука.

• ППАП (Процес одобравања производних делова) налаже да индекс способности процеса (Цпк) за карактеристике критичног квалитета (ЦТК) мора бити ≥ 1,67, што значи да способност процеса мора далеко да превазилази опште индустријске стандарде.

• ФМЕА (Фаилуре Моде анд Еффецтс Аналисис) систематски процењује број приоритета ризика (РПН) могућих режима квара у СМТ (технологија површинске монтаже) линијама – као што је недовољно пасте за лемљење или БГА шупљина – и примењује обавезне корективне мере за ставке са високим РПН-ом.

Двоструко осигурање дизајна и процеса: решавање термичких, механичких и хемијских изазова

Физички изазови са којима се суочава аутомобилски ПЦБА су усредсређени на три области: управљање топлотом, механички стрес и корозија околине. Ово захтева колаборативне иновације иу дизајну иу производним процесима.

1. Управљање топлотом и избор материјала ПЦБА које се налазе у близини моторног простора или батерија за напајање морају издржати дуготрајне високе температуре. Да би ублажили термичке кварове, дизајнери дају приоритет подлогама са високим Тг (температура стакластог прелаза ≥ 170°Ц) ФР-4 материјалима или полиимидом, спречавајући ПЦБ да омекша и деформише под топлотом. За компоненте велике снаге уводе се ПЦБ-ови са металним језгром (МЦПЦБ) или термални проводници у комбинацији са хладњацима да би се оптимизовали путеви одвођења топлоте. Поред тога, ПЕЦВД (Пласма-Енханцед Цхемицал Вапор Депоситион) плазма превлаке – будући да су термички транспарентне – нуде заштиту на молекуларном нивоу без ометања расипања топлоте, што их чини посебно погодним за компактне апликације велике густине енергије као што су контролери домена.

2. Заштита од механичких вибрација и појачање везе Вибрације су примарни узрок квара на замору лемног зглоба. Смернице за пројектовање прате ДФМ принципе: избегавајте постављање великих тешких компоненти у зоне концентрације напрезања и дајте приоритет СМТ-у над компонентама кроз рупе да бисте смањили напрезање у лемном споју. За БГА пакете који су подложни вибрацијама, примењује се процес недовољног попуњавања—попуњавање празнине испод чипа лепком за расподелу напрезања. Ово може побољшати поузданост удара за неколико редова величине. Штавише, стандарди за пресовање као што је ИПЦ-9797А дају спецификације за поузданост конектора у окружењу вибрација.

3. Конформни премаз и заштита од корозије Влага, слани спреј и хемијски загађивачи представљају дугорочну претњу корозијом за ПЦБА. Селективна примена конформног премаза је стандардна пракса. Међутим, за сензоре или сигналне везе високе фреквенције, традиционални премази могу утицати на интегритет сигнала или додати топлотни отпор. У таквим случајевима, премази на молекуларном нивоу засновани на нанотехнологији (нпр. плазма премази из П2и) нуде врхунско решење, обезбеђујући заштиту од кондензације без промене карактеристика импедансе. За БГА регионе високе густине, АКСИ (аутоматска рендгенска контрола) се ослања на праћење стопе пражњења лема (обично је потребно да буде <25%) како би се спречило да шупљине постану извор корозије или ширења пукотина.

Производња без дефеката: 3Д СПИ у затвореној петљи до МЕС пуна следљивост

Основни циљ производње ПЦБА за аутомобиле је приближавање „нултом дефекту“. Овај циљ се постиже високо аутоматизованом инспекцијом и контролом процеса у реалном времену.

У критичној фази СМТ-а — штампање пастом за лемљење — статистика показује да 60–70% дефекта потиче од одступања у штампању. Да би се ово решило, водеће производне линије усвајају 3Д СПИ (тродимензионална контрола пасте за лемљење) у комбинацији са системом повратних информација затворене петље који је повезан са штампачем. Када СПИ открије одступање тренда у запремини или висини пасте за лемљење, систем аутоматски фино подешава притисак брисача или брзину ослобађања шаблона без ручне интервенције. Овај механизам одржава Цпк критичних параметара стабилно изнад 1,67. У наредним фазама:

• АОИ (аутоматска оптичка инспекција) хвата визуелне недостатке као што су померања компоненти и премошћавање.

• ИЦТ (Ин-Цирцуит Тестинг) користи контакте сонде за брзи преглед електричних кварова као што су кратки спојеви и толеранције отпора.

• ФЦТ (Функционално тестирање кола) симулира услове рада у стварном свету (нпр. флуктуације снаге 12В/24В) да би се верификовао функционални интегритет ПЦБА.

Оно што је најважније, о следљивости од краја до краја не може се преговарати. Као што налаже ИАТФ 16949, Мануфацтуринг Екецутион Систем (МЕС) повезује серијски број сваке компоненте, параметре постављања, профиле температуре повратног тока, па чак и рендгенске слике за коначни ласерски гравирани јединствени УИД ПЦБА. У случају квара на терену, потпуна историја производње може се преузети у року од 60 секунди, омогућавајући прецизно задржавање и анализу основног узрока. Ова могућност следљивости је такође све важнија за подржавање прописа „Право на поправку“.

Стратификација апликација и системска интеграција

Аутомобилске ПЦБА апликације обухватају више домена, од контроле каросерије и погона до интелигентних кокпита и аутономне вожње. Сваки сценарио намеће различите приоритете:

• Домен тела (БЦМ, модул контроле тела): Наглашава И/О контролу и ниску потрошњу енергије, уз осетљивост на цену која захтева уравнотежене мере заштите.

• Погонски и безбедносни домени (АБС/ЕСП, систем против блокирања точкова/програм електронске стабилности): Захтевају изузетно велику брзину одзива и толеранцију на екстремну околину, што захтева висококвалитетне АЕЦ-К100 ИЦ-ове и појачан дизајн редундансе.

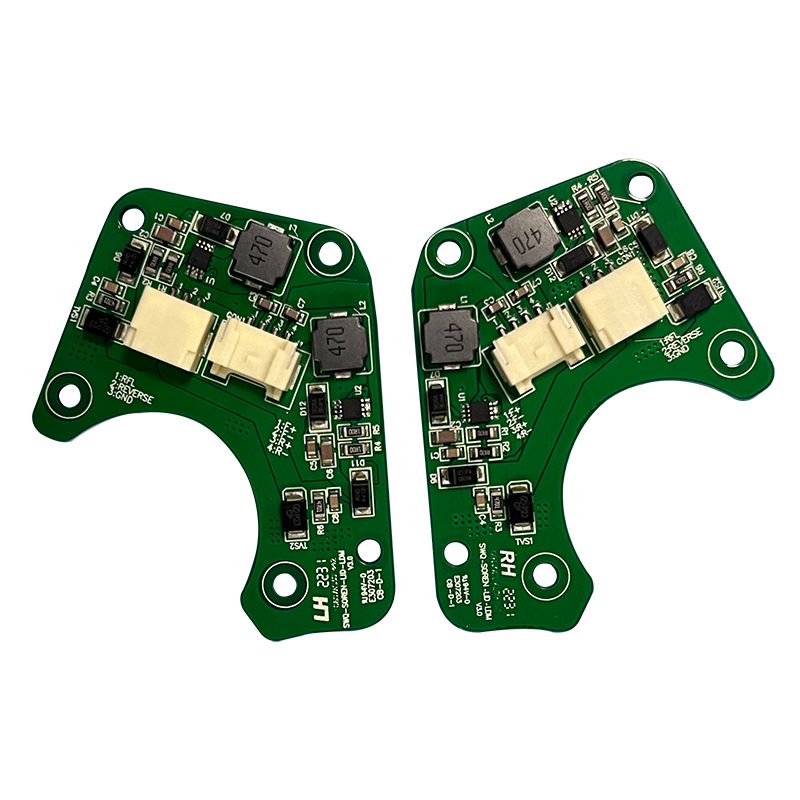

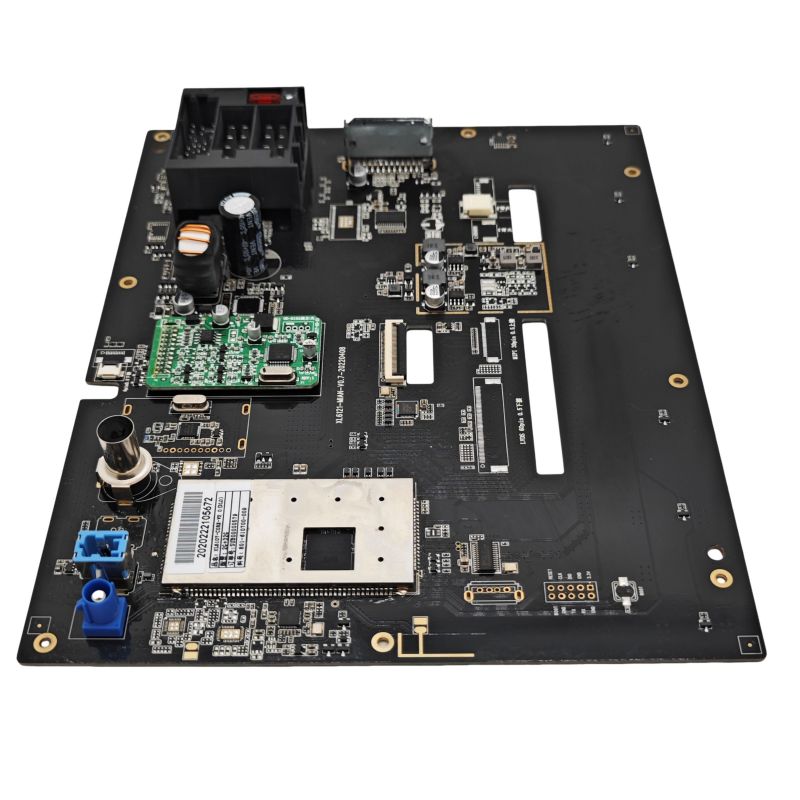

• Инфотаинмент домен: даје приоритет брзом преносу сигнала (нпр. ХДМИ, ЛВДС) и електромагнетној компатибилности (ЕМЦ), често користећи ХДИ (Хигх-Денсити Интерцоннецт) или ригид-флек технологије за оптимизацију интегритета сигнала.

Аутомобиле ПЦБАје, у својој суштини, наука о детерминизму. Он успоставља строге стандарде кроз АЕЦ-К и ИАТФ 16949 за филтрирање поузданих гена на извору; даје хардверу отпорност на оштра окружења кроз специјализоване дизајне и процесе који циљају топлоту, вибрације и корозију; и закључава конзистентност процеса скоро нула дефеката у масовној производњи кроз СПЦ затворене петље, АОИ/Кс-зраке инспекцију и МЕС следљивост. Како се аутомобилске Е/Е (електричне/електронске) архитектуре развијају ка централним рачунарским платформама, ПЦБА не само да мора да прихвати веће густине рачунара, већ и да постигне редундантност и предвидљивост отказа у оквиру функционалног безбедносног оквира (ИСО 26262). Технолошке иновације у овој области настављају да воде аутомобилску индустрију ка сигурнијим, интелигентнијим и поузданијим хоризонтима.
