Кратак одговор: Зависи од ваше апликације

Са 20 година искуства у енергетској електроници и анализи кварова на индустријским погонима, ЕВ контролерима и серво системима, документовао сам како одлуке о лемљењу доносе или нарушавају поузданост контроле мотора. Овај водич пружа инжењерске податке, упоредне табеле и препоруке тестиране на терену.

Лемљење без олова је обавезно за већину комерцијалних производа за контролу мотора који се испоручују на регулисана тржишта (ЕУ, Кина, Кореја). Међутим, постоје изузеци за аутомобилске апликације под хаубом, ваздухопловство и одређене индустријске погоне где поузданост надмашује регулаторне захтеве.

Техничке разлике: Лем без олова у односу на лемљење без олова

Разумевање својстава материјала објашњава зашто је ова одлука важна за ПЦБА контроле мотора.

Састав легуре и тачке топљења

Поређење механичке поузданости

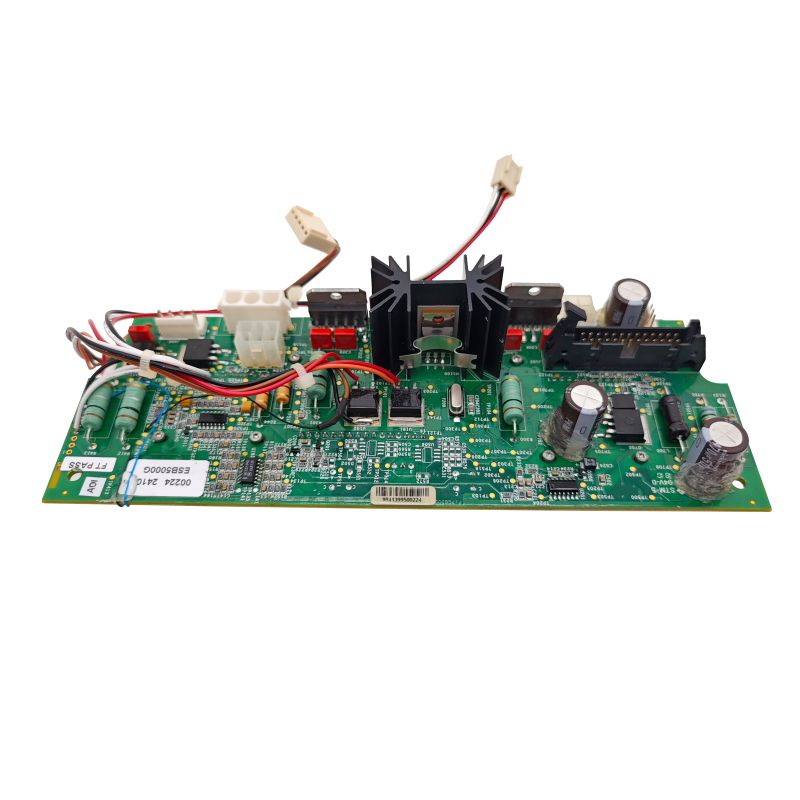

Зашто се ПЦБА-ови за контролу мотора суочавају са јединственим изазовима лемљења

Склопови за управљање мотором доживљавају стрес са којим се већина ПЦБ-а никада не сусреће. Ова три фактора чине избор лемљења критичним.

1. Окружење са високим вибрацијама

Контролери мотора монтирани директно на пумпе, компресоре или ЕВ доживљавају континуирану механичку побуду. Једна документована студија упоређивала је идентичне ПЦБА са оловним лемом у односу на лем без олова:

- Водени скуп:Први кварови након 40 сати насумичне вибрације од 6г (лом компоненте ноге)

- Монтажа без олова:Исти режим квара након само 4 сата идентичне вибрације

узрок? Лем без олова има смањену дуктилност. Када се зглоб не може савијати, вибрацијски стрес се концентрише на електроду компоненте, изазивајући превремени прелом.

2. Екстремни термални бициклизам

Моторни погони стварају топлоту. Тада се мотори заустављају. Онда почињу поново. Типичан индустријски погон циклуси од -40°Ц до +125°Ц хиљадама пута.

Оловни лемприлагођава ЦТЕ (коефицијент термичке експанзије) неусклађености између компоненти и ПЦБ-а кроз дуктилност.

Лем без оловаформира дебља, ломљивија интерметална једињења (ИМЦ) на споју. Прекомерни раст ИМЦ-а слаби интерфејс и убрзава иницирање пукотина.

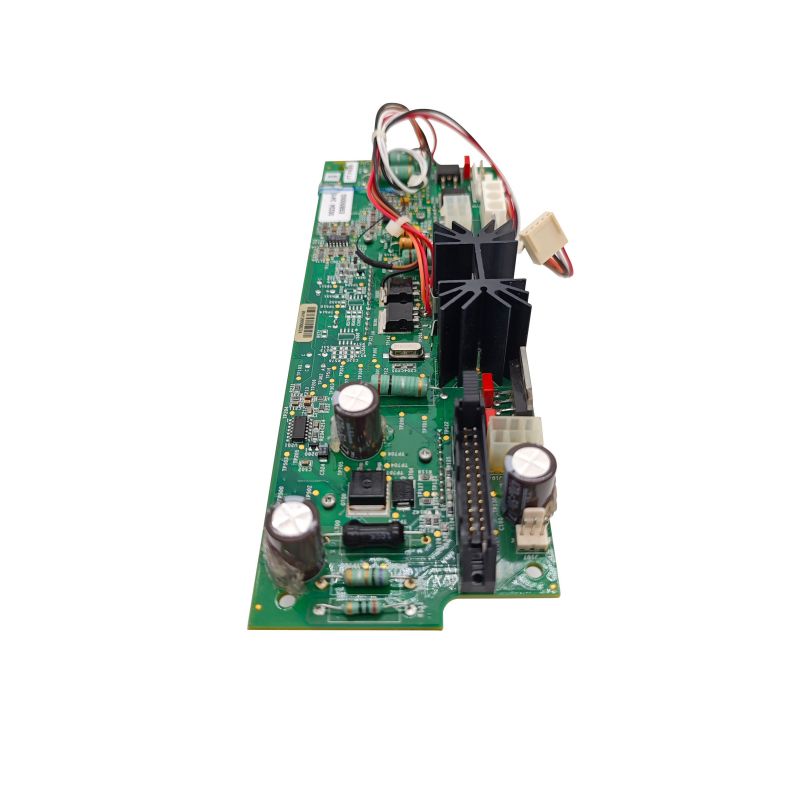

3. Велике струје и загревање у џулу

ПЦБА контроле мотора носе континуиране струје од 5А до 200А+. Сваки лемни спој се самозагрева од И²Р губитака.

Примарна разлика није отпор, већ начин на који се зглоб носи са термичким циклусом током времена.

Када МОРАТЕ да користите лемљење без олова

Регулаторни захтеви остављају мало простора за избор у овим сценаријима.

Тржишта усклађена са РоХС

ЕУ, Кина, Јужна Кореја и многе друге јурисдикције ограничавају олово у електроници на 0,1% тежине хомогеног материјала. Производи који се продају на овим тржиштима морају користити лем без олова осим ако се не примењује посебно изузеће.

Потрошачке и комерцијалне контроле мотора

Апарати за домаћинство (машине за прање веша, ХВАЦ вентилатори, компресори за фрижидере)

Електрични алати са моторним погонима

Комерцијални ХВАЦ контролери

Роботика за неиндустријску употребу

Извозна производња

Ако производите ПЦБА за контролу мотора за глобалну дистрибуцију, одржавање одвојених производних линија са оловом и без олова ствара сложеност инвентара и ризике за квалитет. Обједињена обрада без олова је практичан избор.

Када можете оправдати оловни лем (изузеци)

Одређене апликације се квалификују за изузећа од РоХС или у потпуности излазе ван регулаторног оквира.

Аутомобилска електроника испод хаубе

Изузеће 7(ц)-И(важи до најмање 2026.) дозвољава водећу улогу у високопоузданој аутомобилској електроници где алтернативама без олова недостаје доказана поузданост.

Подаци из стварног света од Тиер-1 добављача показују:

• Спојеви без олова у управљачким јединицама мотора показују раније настанак пукотина под термичким циклусом
• Формирање лимених бркова на чистим лименим завршним обрадама ствара ризик од кратког споја у запечаћеним ЕЦУ-има
• Многи произвођачи оригиналне опреме аутомобила настављају да специфицирају оловни лем за сигурносно критичне модуле

Ваздухопловство и војска

Потпуно изузеће. Лем без олова није потребан за авијацију, одбрану или свемирске апликације. Ови сектори настављају да користе Сн63/Пб37 на основу деценија података о поузданости.

Индустријски моторни погони (10+ година животних захтева)

Када контролер мотора мора да ради 15+ година у неклиматизованој фабрици (-20°Ц до +70°Ц амбијент), оловни лем остаје конзервативан избор. Дугорочни подаци о термичком замору за безоловно у овим условима се још увек развијају.

Медицинска опрема (неуградива)

Постоје изузеци за многе медицинске електронске уређаје где поузданост директно утиче на безбедност пацијената.

Поправка и замена делова

Замена ПЦБА за постојећу опрему са оловним лемљењем треба да користи оловни лем како би се одржала металуршка компатибилност са постојећим спојевима и компонентама.

Разматрања критичних компоненти за ПЦБА контроле мотора

Не толеришу сви делови температуре лемљења без олова. Ових пет категорија захтевају посебну пажњу.

1. Компоненте осетљиве на температуру

Рефлов без олова достиже вршне вредности на 245°Ц до 260°Ц—знатно више од оловних 220°Ц до 230°Ц.

2. Компоненте са завршном обрадом од чистог калаја

Завршне обраде од чистог калаја (уобичајене на компонентама без олова) могу временом да расту проводљиве бркове – критичан ризик за контроле мотора са малим размаком компоненти.

Стратегије ублажавања:

- Наведите НиПдАу или мат калај-бизмут завршне обраде уместо чистог калаја

- Нанесите конформни премаз на све лемне спојеве

- Избегавајте чист лим на компонентама у областима велике густине

3. Постојећи инвентар оловних компоненти

Коришћење компоненти за лемљење са оловом (нпр. СнПб-платираних проводника) у процесу склапања без олова стваранекомпатибилност процеса:

Завршна обрада компоненте се топи на 183°Ц, али за лем без олова је потребно 245°Ц+

Завршна обрада компоненте може оксидирати или растворити пре него што се формира спој за лемљење

Резултат: непоуздани спојеви, дефекти главе у јастуку и кварови на терену

правило:Користите компоненте оцењене за процес лемљења који ће искусити.

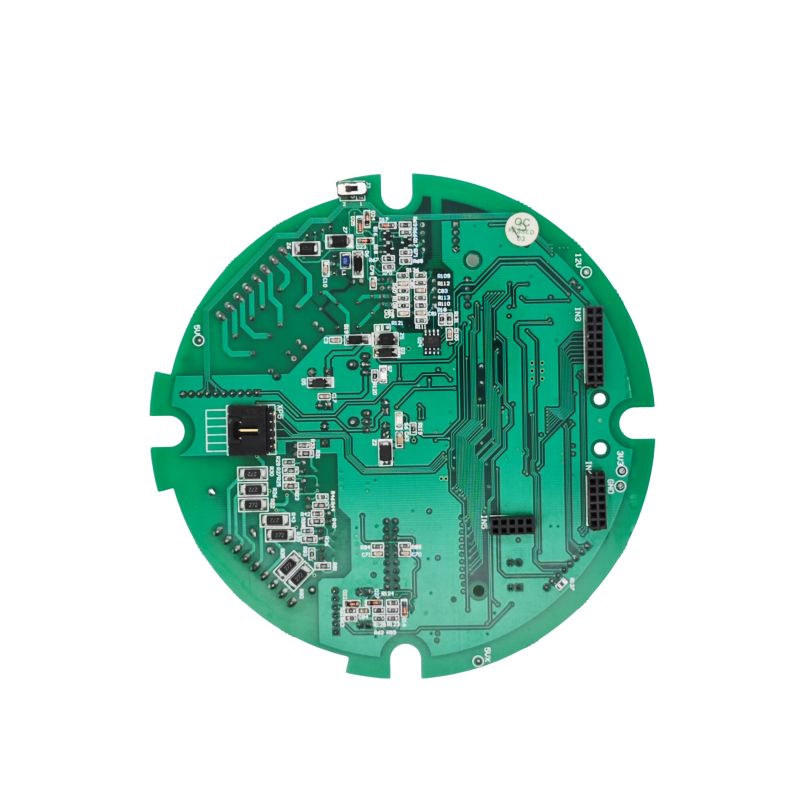

Најбоље праксе за ПЦБА контроле мотора без олова

Ако је потребно безоловно, ове праксе максимизирају поузданост.

Избор завршне обраде ПЦБ-а

Препорука:ЕНИГ обезбеђује најбоље влажење и најдужи век трајања за монтажу без олова.

Рефлов Профиле Оптимизатион

Лоше оптимизован профил рефлов без олова ствара хладне спојеве, шупљине и ломљиве ИМЦ.

Ублажавање вибрација за спојеве без олова

С обзиром на смањену дуктилност вибрација без олова, предузмите ове додатне кораке:

1. Заливање / Енкапсулација:Напуните кућиште око компоненти велике масе (конектори, трансформатори, велики кондензатори) силиконском или уретанском масом за заливање. Ово преноси напон вибрације са лемних спојева.

2. Компоненте везане лепком:Користите епоксидни или силиконски лепак испод великих уређаја за површинску монтажу (индуктори, алуминијумски кондензатори).

3. Смањите висину одступања компоненти:Високе компоненте са дугим водовима делују као полуге за вибрације. Наведите компоненте ниског профила где је то могуће.

Честа питања о ПЦБА за контролу мотора

Испод су три техничка питања од дизајнера моторних погона и производних инжењера.

П1: Дизајнирам контролер мотора за електрично возило за добављача аутомобилске индустрије Тиер-1. Могу ли да користим лем без олова?

О:Да, али уз значајно квалификационо тестирање. Већина добављача аутомобилске индустрије Тиер-1 тренутно користи безоловни лем за нове дизајне јер је усаглашеност са РоХС-ом потребна за возила на тржишту ЕУ. Међутим, постоје изузеци за електронику испод хаубе где подаци о поузданости без олова остају непотпуни.

Ваш план квалификација мора да садржи:

Практични савети:Многи произвођачи оригиналне опреме аутомобила настављају да специфицирају оловни лем за ЕЦУ-ове испод хаубе користећи постојеће изузеће од РоХС. Разговарајте са својим клијентом пре него што се посветите коришћењу без олова. Ако је безоловни састав обавезан, наведите ЕНИГ завршну обраду и конформни премаз за све склопове.

П2: Мој индустријски моторни погон је отказао после 18 месеци са напуклим лемним спојевима на шест МОСФЕТ-ова снаге. Склоп користи САЦ305 безоловни лем. Шта је пошло по злу?

О:Ово је класичан отказ услед термичког замора. Ево дијагностичке секвенце:

Корак 1 - Прегледајте локације пукотина:Под микроскопом погледајте интерфејс између МОСФЕТ електроде и утора за лемљење. Ако пукотина иде дуж слоја интерметалног једињења (ИМЦ), ИМЦ је постао предебео током поновног тока.

Корак 2 – Прегледајте свој профил за преобликовање:За САЦ305, време изнад ликвидуса (ТАЛ) би требало да буде максимално 60 до 90 секунди. Ако је ваш ТАЛ премашио 120 секунди, дебљина ИМЦ-а може премашити 10 µм (крхка зона почиње изнад 5 µм).

Корак 3 - Измерите пораст температуре на МОСФЕТ дренажној плочи:Са инфрацрвеном камером, измерите температуру подлоге при пуном оптерећењу. Ако прелази 110°Ц, делта термичког циклуса (ΔТ) је превелика.

Корак 4 - Проверите да ли се монтира у једну тачку:Снажни МОСФЕТ-ови са великим термалним јастучићима (ДПАК, Д2ПАК, ТО-263) којима недостају термални спојеви или имају празнине испод подлоге доживљавају вруће тачке. Рендген зглобова - празнине преко 25% површине јастучића су неприхватљиве.

Препоручене исправке (по редоследу приоритета):

1. Смањите ΔТ:Додајте хладњак или побољшајте проток ваздуха да би МОСФЕТ јастучићи били испод 90°Ц при пуном оптерећењу.

2. Додајте термалне пролазе:Испод сваке МОСФЕТ јастучиће поставите низ од 0,3 мм отвора (испуњених и затворених) да бисте увукли топлоту у уземљену раван ПЦБ-а.

3. Користите легуру са мало сребра:Узмите у обзир САЦ105 (1% Аг) уместо САЦ305. Нижи садржај сребра повећава дуктилност и отпорност на топлотни замор по цену нешто веће тачке топљења.

4. Ставите МОСФЕТ-ове:Нанесите топлотно проводну масу за заливање преко МОСФЕТ-ова. Ово ублажава термички циклички стрес и преноси топлоту.

П3: Морам да поправим ПЦБА за контролу мотора који је првобитно користио оловни лем. Могу ли да користим безоловни лем за поправку?

О:Технички да, али није препоручљиво. Ево зашто:

Проблем 1 - Мешовита металургија:Лем без олова (САЦ305) се не меша добро са заосталим оловним лемом (Сн63/Пб37). Добијена легура има непредвидиву тачку топљења (обично 190°Ц до 210°Ц) и формира слабе, зрнате спојеве склоне пуцању.

Проблем 2 - Конфликт температуре:Да бисте правилно течили безоловни лем, потребан вам је врх лемилице од 370°Ц до 400°Ц. Ова температура може:

Одвојите ПЦБ подлогу од ФР4 подлоге

Оштећење суседних компоненти (нарочито електролитичких кондензатора)

Отопите оближње пластичне конекторе

Препоручени протокол поправке:

Ако морате да користите безоловну плочу на оловној плочи:Уклоните 100% постојећег лема са подручја поправке помоћу вакуумске станице за одлемљење. Прегледајте под увећањем - сваки преостали оловни лем ће контаминирати нови спој. Затим наставите са лемљењем без олова на 370°Ц са активним флуксом.

Матрица за одлучивање: са оловом наспрам без олова за ПЦБА контроле мотора

Користите ову табелу да водите свој избор лемљења.

Лемљење без олова је законски потребно за већину ПЦБА-ова за контролу мотора који се испоручују на регулисана тржишта. Међутим, својства материјала легура без олова — већа ломљивост, дебље формирање ИМЦ-а, ризик од калајних бркова — стварају стварну забринутост у погледу поузданости у апликацијама са високим вибрацијама и термичким циклусом.

За обавезне апликације без олова:

Користите ЕНИГ завршну обраду за најбоље влажење

Пажљиво контролишите профил повратног тока (ТАЛ 60-90 секунди, вршна температура 245-260°Ц)

Додајте заливање или лепак за компоненте велике масе

Нанесите конформни премаз да бисте ублажили лимене бркове

За апликације које се квалификују за изузеће (аутомобилска подна хауба, индустријска 10+ година, ваздухопловство, медицинска):

- Оловни лем (Сн63/Пб37) остаје златни стандард поузданости

- Комбинацију дуктилности, отпорности на вибрације и вишедеценијских података са терена је тешко заменити

За поправке:Ускладите оригиналну легуру за лемљење. Мешовита металургија ствара непредвидиве, непоуздане спојеве.

Одлука на крају балансира усклађеност са прописима и поузданост на терену. За потрошачке производе са очекиваним животним веком од 3-5 година, безоловни су зрели и поуздани. За контроле мотора критичне за безбедност или дуговечне контроле мотора, следите изузеће и користите оловни лем.
