Овлаживач ПЦБА

Од 2008. године, Уникплоре Елецтроницс је посвећен дизајну и производњи кинеског првокласног овлаживача ПЦБА. Наши производи су у складу са стандардима квалитета ИСО9001:2015 и стандардом за монтажу ПЦБ-а ИПЦ-610Е.

Пошаљи упит

Опис производа

Како дизајнирати и произвести ПЦБА овлаживач?

Желели бисмо да вам представимо наш висококвалитетни овлаживач ПЦБА и пружимо вам боље разумевање његових функција и карактеристика.
Уникплоре Елецтроницс се поноси овим производом и позивамо нове и постојеће купце да сарађују са нама и помогну у стварању боље будућности.

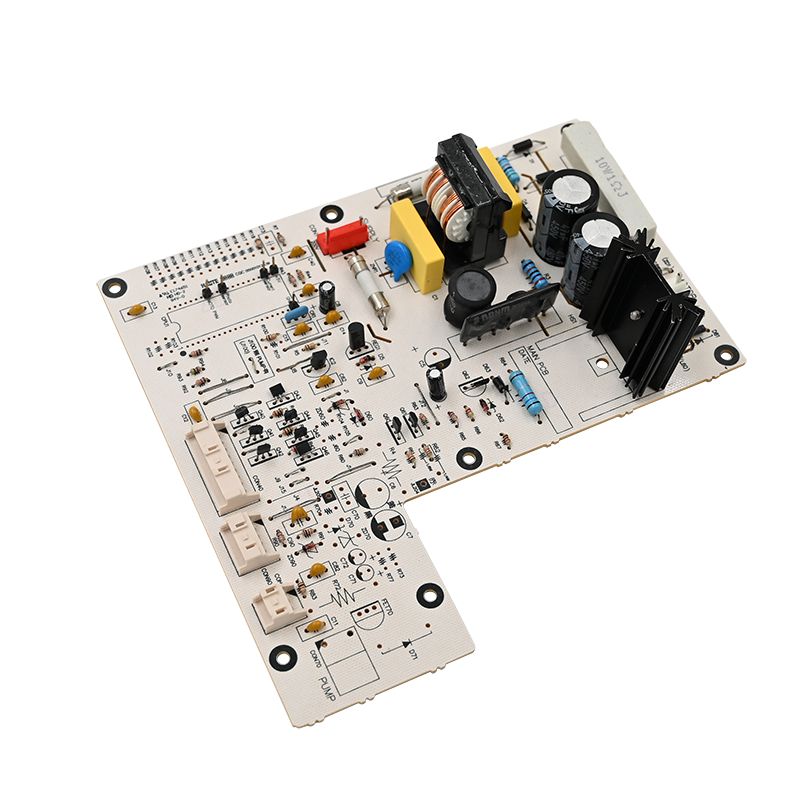

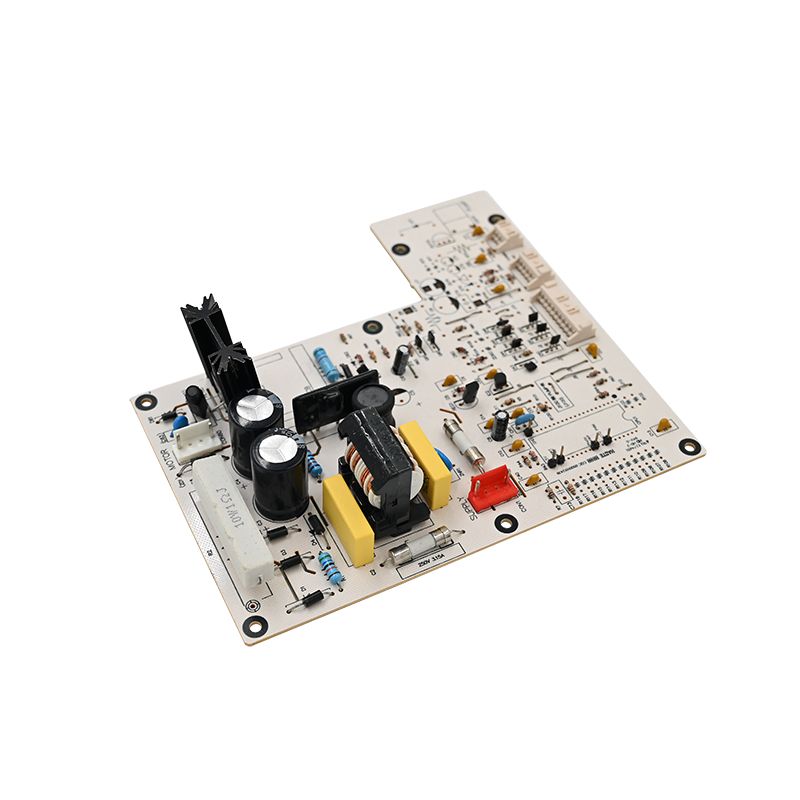

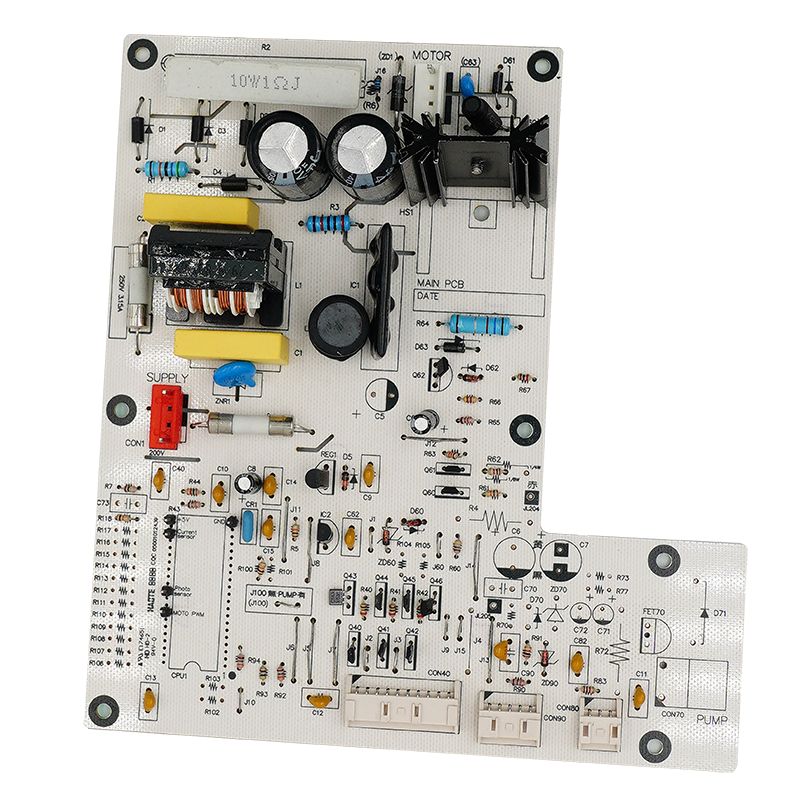

ПЦБА контролна плоча овлаживача је компонента овлаживача, која одређује перформансе и функцију овлаживача.

Његова улога је углавном да контролише прекидач, брзину овлаживања и приказ влажности овлаживача како би се осигурао нормалан рад и ефекат употребе овлаживача.

За неке једноставне овлаживаче, контролној плочи може бити потребан само прекидач за напајање, сензор влажности и погонско коло овлаживача. Када сензор влажности детектује да је влажност у затвореном простору нижа од подешене вредности, ПЦБА коло овлаживача ће почети да овлажује; када сензор влажности детектује да је влажност у затвореном простору виша од подешене вредности, коло овлаживача ће престати да овлажује.

За неке компликованије овлаживаче, контролној плочи могу бити потребне и друге функције, као што су временски прекидач, приказ влажности, функција пречишћавања ваздуха итд.

Када дизајнирате контролну плочу овлаживача, потребно је да изаберете одговарајуће електронске компоненте и кола у складу са захтевима и функцијама, и саставите и отклоните грешке према цртежима дизајна.

Уникплоре пружа услугу „кључ у руке“ на једном месту за ваш ЕМС пројекат. Слободно нас контактирајте за вашу зграду одбора, можемо дати понуду у року од 24 сата након што примимо вашуГербер фајлиБОМ листа!

Овлаживач ПЦБА Производња

* Гербер фајл и списак БОМ-а које је доставио клијент
* Направљена празна штампана плоча, компоненте које смо купили ми
* Израда ПЦБ-а са потпуно састављеним деловима
* 100% функција тестирана у реду пре испоруке
* У складу са РоХС, производни процес без олова
* Брза испорука, са независним ЕСД пакетом
* Услуга електронске производње на једном месту за дизајн ПЦБ-а, распоред ПЦБ-а, производњу ПЦБ-а, набавку компоненти, ПЦБ СМТ и ДИП монтажу, ИЦ програмирање, тест функције, паковање и испоруку

Могућност склапања Уникплоре ПЦБ-а и ПЦБ-а

Параметар	Способност
Слојеви	1-40 слојева
Врста склопа	Кроз рупу (ТХТ), Површинска монтажа (СМТ), Мешовита (ТХТ+СМТ)
Минимална величина компоненте	0201(01005 метрички)
Максимална величина компоненте	2,0 ин к 2,0 ин к 0,4 ин (50 мм к 50 мм к 10 мм)
Типови пакета компоненти	БГА, ФБГА, КФН, КФП, ВКФН, СОИЦ, СОП, ССОП, ТССОП, ПЛЦЦ, ДИП, СИП, итд.
Минимални пад нагиба	0,5 мм (20 мил) за КФП, КФН, 0,8 мм (32 мил) за БГА
Минимална ширина трага	0,10 мм (4 мил)
Минимално уклањање трагова	0,10 мм (4 мил)
Минимална величина бушилице	0,15 мм (6 мил)
Максимална величина плоче	18 ин к 24 ин (457 мм к 610 мм)
Боард Тхицкнесс	0,0078 ин (0,2 мм) до 0,236 ин (6 мм)
Плоча Материјал	ЦЕМ-3,ФР-2,ФР-4, Хигх-Тг, ХДИ, алуминијум, висока фреквенција, ФПЦ, Ригид-Флек, Рогерс, итд.
Завршна обрада	ОСП, ХАСЛ, Фласх Голд, ЕНИГ, Голд Фингер итд.
Тип пасте за лемљење	Са оловом или без олова
Цоппер Тхицкнесс	0,5 оз – 5 оз
Процес монтаже	Рефлов лемљење, таласно лемљење, ручно лемљење
Методе инспекције	Аутоматизована оптичка инспекција (АОИ), рендгенски, визуелни преглед
Методе тестирања у кући	Функционални тест, тест сонде, тест старења, тест високе и ниске температуре
Смањено	Узорковање: 24 сата до 7 дана, масовни рад: 10 - 30 дана
Стандарди за монтажу ПЦБ-а	ИСО9001:2015; РОХС, УЛ 94В0, ИПЦ-610Е класа лл

Уникплоре ЕМС услуга са додатом вредношћу

● Услуга претходног програмирања ИЦ са фајлом у формату ХЕКС, ЕЛФ и БИН.
● Уређај за тестирање функције ПЦБА овлаживача прилагођен захтевима клијента за тестирање
● Услуге изградње кутија укључујући пластичне и металне калупе и производњу делова
● Конформни премаз укључујући селективни премаз лака, заливање епоксидном смолом
● Жичани свежањ и склоп каблова
● Састављање готовог производа укључујући кутију, екран, мембрански прекидач, етикетирање и прилагођено паковање у картонску или малопродајну кутију.
● Различити тестови независних произвођача за ПЦБА су доступни на захтев
● Помоћ за сертификацију производа

ПЦБА производни поступак
