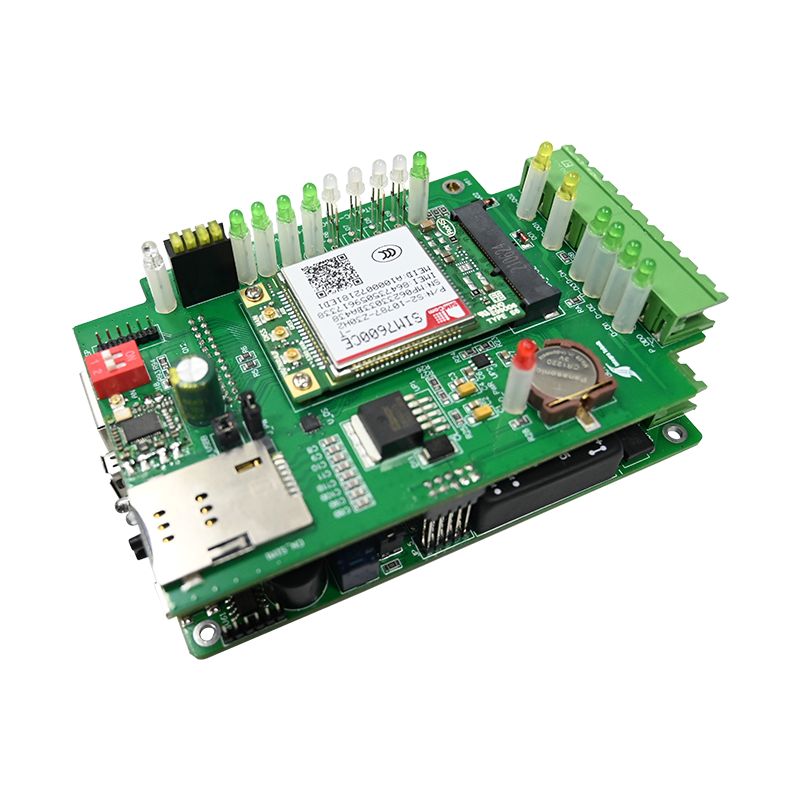

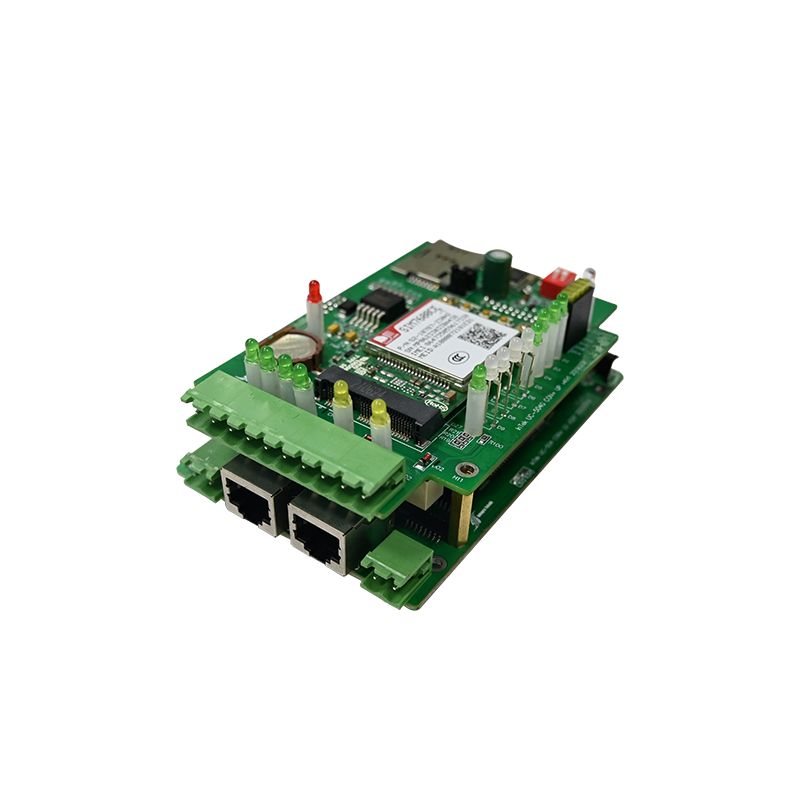

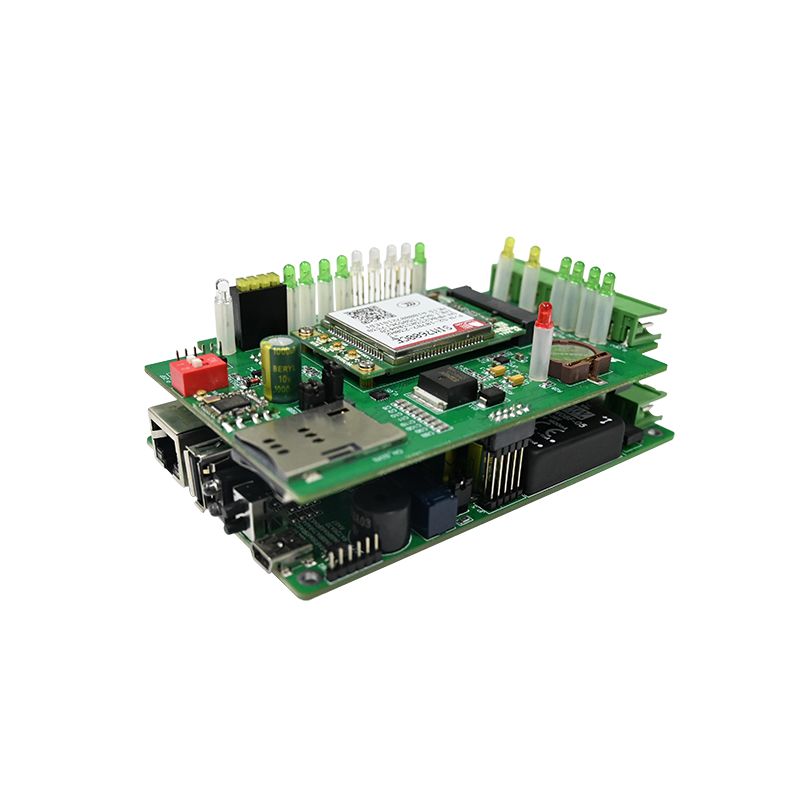

ПЦБА за контролу приступа

УНИКСПЛОРЕ ПриступЦонтрол ПЦБАје развијен за брендове безбедносне опреме, интеграторе система контроле приступа и добављаче решења за интелигентне зграде који траже поуздана и скалабилна решења електронске контроле приступа. Овај ПЦБА за контролу приступа комерцијалног нивоа комбинује брзу обраду аутентификације, стабилну контролу релеја, шифровану комуникацију и флексибилно управљање ван мреже у компактну и издржљиву ПЦБ платформу.

Шта је ПЦБА за контролу приступа?

ПЦБА за контролу приступа је електронски мозак унутар читача картица, тастатура, биометријских скенера и контролера врата. Обрађује податке о акредитивима, доноси одлуке о аутентификацији и покреће актуаторе закључавања. За разлику од плоча опште намене, ПЦБА мора да управља шифровањем безбедносног нивоа, релејном логиком безбедном од квара и непрекидним напајањем током кратких прекида.

Одабир погрешног ПЦБА контроле приступа доводи до отварања врата која се не забрављују, акредитива којима је потребно неколико секунди да се верификују или потпуног закључавања система током периода великог саобраћаја.

Основне функције ПЦБА за контролу приступа

• Читање акредитива – Виеганд, ОСДП или серијски улаз са РФИД/хид читача картица
• Логика аутентификације – Уграђена база података (ван мреже) или пренети на хост контролер
• Релејна контрола – Излази са сувим контактом за магнетне браве или електричне браве
• Надзор улаза – Сензор положаја врата (реед прекидач) и дугме за захтев за излазак (РЕКС).
• Детекција против неовлаштеног отварања – Сензор отварања кућишта и заштита од неовлашћеног отварања меморије

Типична Аппликације

Детаљни технички параметри

Следеће спецификације представљају ПЦБА за контролу приступа комерцијалног нивоа погодну за канцеларије, станове и индустријске објекте.

Електричне карактеристике

Улазни и излазни интерфејси

Меморија и кориснички капацитет

Физички и еколошки

• Димензије плоче – 85мм к 55мм (стандард) или 100мм к 70мм (са кућиштем)
• Монтажа – Четири рупе од 3,5 мм за одстојнике
• Радна температура – ​​-20°Ц до +65°Ц
• Температура складиштења – -40°Ц до +85°Ц
• Толеранција влаге – 10% до 90% РХ (без кондензације)
• Резервна батерија – опционо 3,7 В Ли-ион или 12 В оловно-киселинско коло за пуњење

Сигурносне функције

• Шифровање – АЕС-128 за ОСДП комуникацију
• Детекција неовлашћеног приступа – Отворено кућиште покреће закључавање релеја и излаз аларма
• Ватцхдог тајмер – Аутоматско ресетовање након 5 секунди закључавања процесора
• Заштита флеш меморије – провера контролне суме при покретању

Како се пореди ова ПЦБА за контролу приступа

Контрола приступа ПЦБА ФАК

Ова три питања постављају интегратори безбедносних система, менаџери објеката и хардверски инжењери који процењују ПЦБА решења за контролу приступа.

Питање 1: Која је разлика између безбедних и безбедних конфигурација релеја на ПЦБА-у за контролу приступа и које треба да користим?

Одговор:Разлика одређује да ли се врата закључавају или откључавају током нестанка струје. Сигурност од квара (која се назива и напајање за отварање) значи да релеј мора бити под напоном да би се врата откључала. Када се струја изгуби, релеј се враћа у стање мировања, што држи врата закључана. Ово се користи за сигурносна врата, серверске собе и просторе за руковање готовином где је чување уљеза важније од лаког изласка. Безбедност (напајање за закључавање) значи да релеј мора бити под напоном да би се врата закључала. Када се нестане струје, врата се аутоматски откључавају. Ово захтевају противпожарни кодови за излазе у случају нужде, врата степеништа и сваку излазну стазу где људи морају да побегну током нестанка струје. Већина ПЦБА плоча за контролу приступа обезбеђује релеј са сувим контактом конфигурисан као Форм Ц (ЦОМ, Н/О, Н/Ц). За сигурност од грешке, спојите браву на Н/О терминал. За безбедно повезивање, спојите браву на Н/Ц терминал. Увек проверите локалне противпожарне кодове пре него што изаберете – НФПА 101 захтева сигурност од квара на свим излазним вратима у пословним зградама. За врата која захтевају и безбедност и противпожарну сагласност, користите сигурносну браву плус панел за резервну батерију који одржава ПЦБА контроле приступа напајаном 4-8 сати након нестанка електричне мреже.

Питање 2: Може ли овај ПЦБА за контролу приступа да ради ван мреже без мрежне везе и колико корисника може да ускладишти локално?

Одговор:Да. Овај ПЦБА ради потпуно ван мреже у самосталном режиму. Сви кориснички акредитиви, распореди приступа и евиденције догађаја се чувају у уграђеној флеш меморији. Стандардна конфигурација држи 1.000 корисника са 10.000 евиденција догађаја без додатних трошкова. Проширена верзија (надоградња на терену преко фирмвера) садржи 10.000 корисника и 50.000 догађаја. За ванмрежни рад потребан је уређај за програмирање за иницијално учитавање корисника – или наменску мастер картицу (прва програмирана картица дефинише администраторске привилегије), жичану тастатуру повезану на помоћни улаз или привремену везу са лаптопом преко конфигурационог порта (ТТЛ или РС-232). Једном програмиран, ПЦБА за контролу приступа доноси одлуке о аутентификацији локално за мање од 50 милисекунди. Нема облака, нема хост рачунара, није потребан Етхернет кабл. Ово чини офлајн ПЦБА дизајне идеалним за удаљене капије, грађевинске приколице и мале канцеларије где је постављање мрежних каблова непрактично. Да бисте преузели евиденцију догађаја са ванмрежне плоче, морате повезати лаптоп или користити преносиви уређај за пренос података. Надзор у реалном времену захтева умрежени ПЦБА за контролу приступа са Етхернет или Ви-Фи.

Питање 3: Како да повежем Виеганд читач са овом ПЦБА за контролу приступа и која је максимална удаљеност кабла?

Одговор:Виеганд интерфејс користи три активна сигнала: податке 0 (Д0), податке 1 (Д1) и уземљење (ГНД). Неки читачи такође захтевају +12В напајање. Пратите ову табелу ожичења:

Максимално растојање кабла за Виеганд на 12В зависи од ширине жице и капацитета кабла:

Користите уплетени, оклопљени кабл са упреденом парицом са одводном жицом. Повежите штит са уземљењем само на крају ПЦБА контроле приступа (никад на читачу) да бисте избегли петље уземљења. За удаљености које прелазе ове границе, инсталирајте Виеганд репетитор или пребаците на ОСДП (РС-485), који поуздано достиже 1.200 метара (4.000 стопа). Увек тестирајте са дугачким каблом на столу пре коначне инсталације – деградација сигнала може да изазове повремено очитавање картице које је тешко отклонити на лицу места.

Најбоље праксе за инсталацију ПЦБА контроле приступа

Чак и висококвалитетна ПЦБА за контролу приступа не ради ако је неправилно инсталирана. Следите ове смернице.

Локација монтаже

• Унутар безбедног подручја – Поставите контролер унутар заштићене зоне (не изнад врата споља)
• Висина – 1,5 до 1,8 метара за приступ тастатури током програмирања
• Кућиште – За комерцијалне инсталације користите металну кутију која се може закључати
• Раздвајање – Држите водове наизменичне струје (120/240В) најмање 30 цм даље од нисконапонских жица

Смернице за ожичење релеја

Уобичајене грешке у ожичењу

Контролна листа за тестирање пре примене

Покрените ову секвенцу на свакој ПЦБА контроли приступа пре него што напустите клупу.

Процедура испитивања на клупи

1. Примените 12В ДЦ и измерите струју (40-60мА типично у празном ходу)
2. Представите исправну картицу – релеј би требало да кликне и ЛЕД лампица промени стање
3. Измерите континуитет преко Н/О релејних терминала (треба да се затвори за програмирано време задржавања)
4. Представите неважећу картицу – релеј се не сме активирати
5. Активирајте РЕКС улаз – врата се морају откључати без акредитива
6. Отворите кућиште – тампер излаз мора да промени стање
7. Симулирајте улаз за пожарни аларм – сви релеји без напона морају бити без струје

Критеријуми за пролаз/неуспех

Референца за кључне спецификације

Сачувајте овај блок за набавку и инжењерске референце.

ПЦБА за контролу приступа – комерцијални ниво

• Улаз: 9-24В ДЦ, 60мА стандби
• Интерфејс читача: Виеганд 26/34-бит или ОСДП (РС-485)
• Капацитет корисника: 1.000 (стандардно) / 10.000 (проширено)
• Дневник догађаја: 10.000 догађаја
• Релеји: закључавање (5А) + помоћни (2А)
• Улази: сензор врата, РЕКС, протупожарна блокада
• Радна температура: -20°Ц до +65°Ц

• Сигурност: АЕС-128, чувар, детекција неовлаштеног приступа
