ПЦБА сензора покрета

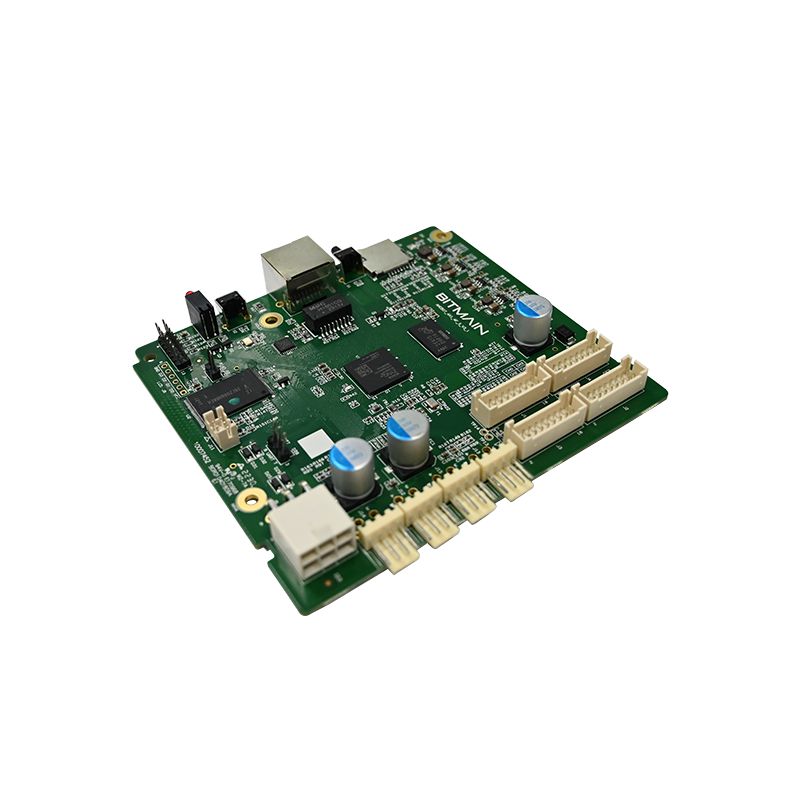

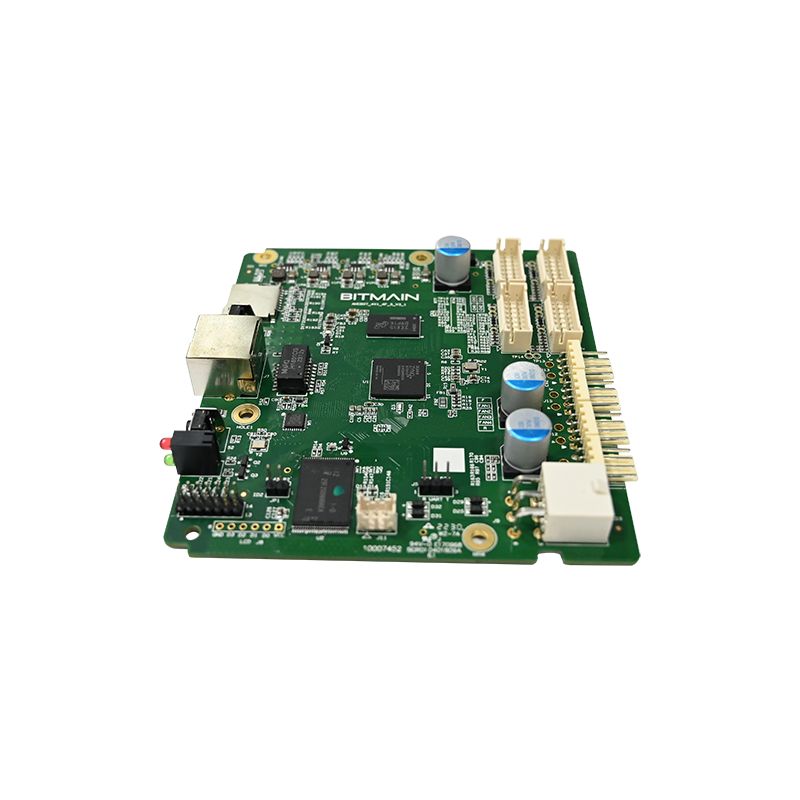

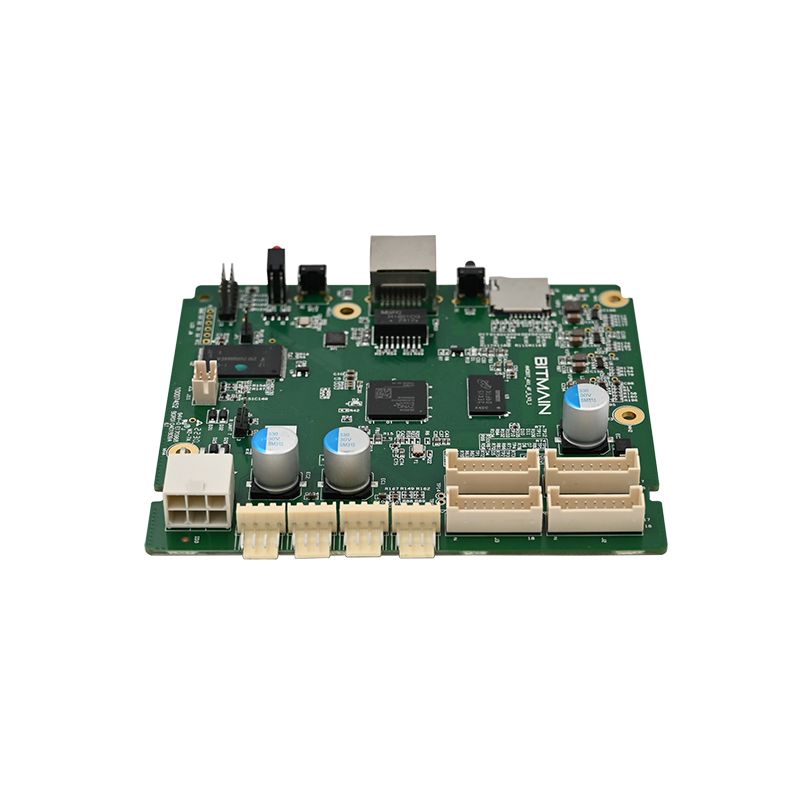

Шта је ПЦБА сензора покрета?

ПЦБА сензора покрета је склоп штампане плоче дизајниран посебно да детектује кретање помоћу инфрацрвених, микроталасних или ултразвучних претварача. За разлику од ПЦБА опште намене, плоче сензора покрета захтевају ниску потрошњу енергије, брз одзив буђења из стања мировања и филтрирање буке да би се избегли лажни окидачи.

Инжењери бирају ПЦБА сензора покрета на основу три параметра: опсега детекције, типа излазног сигнала и радне струје. Погрешан избор доводи до честих лажних аларма или промашених детекција.

Основне компоненте ПЦБА сензора покрета

Сваки ПЦБА сензора покрета садржи ових пет функционалних блокова:

· Сензорски елемент – ПИР (пироелектрични), микроталасни доплер или ултразвучни претварач

· Аналогни предњи крај – Оперативно појачало са пропусним филтером

· Компаратор – Детектор прага са хистерезом

· Логика времена – Подесиво време задржавања и период закључавања

· Излазни степен – Релеј, транзистор или сигнал на логичком нивоу

Типичне апликације

Детаљни технички параметри овог ПЦБА сензора покрета

Следеће спецификације представљају типичан ПЦБА сензор покрета високих перформанси који се користи у комерцијалним и стамбеним безбедносним производима.

Електричне карактеристике

Перформансе детекције

Физичке спецификације и спецификације животне средине

· Димензије плоче – 32 мм к 28 мм (стандардно) или прилагођено

· Рупе за монтажу – Две пречника 3 мм, 25 мм од центра до центра

· Радна температура – -20°Ц до +70°Ц

· Температура складиштења – -40°Ц до +85°Ц

· Толеранција влажности – 95% РХ без кондензације

· Конформни премаз – Опционо (за спољашњу или влажну употребу)

Подесива подешавања (ДИП прекидач или краткоспојник)

Већина дизајна ПЦБА сензора покрета укључује параметре које може да конфигурише корисник:

Како је овај ПЦБА сензора покрета у поређењу са конкурентским дизајном

Не раде све ПЦБА плоче сензора покрета подједнако у условима стварног света. Табела испод показује критичне разлике.

Честа питања за ПЦБА сензора покрета – инжењерски одговори

Ова три питања постављају сваке недеље хардверски инжењери, интегратори и стручњаци за набавку који процењују ПЦБА решења сензора покрета.

Питање 1: Која је разлика између ПИР, микроталасне и ПЦБА дизајна сензора покрета са двоструком технологијом – и који да одаберем?

Одговор: ПИР (пасивни инфрацрвени) сензор покрета ПЦБА детектује промене у инфрацрвеном зрачењу тела у покрету. Троши веома ниску снагу (15-30 µА у стању приправности), али је осетљив на температурне градијенте и може се лажно активирати из вентилационих отвора за ХВАЦ или сунчеве светлости. Микроталасни сензор покрета ПЦБА емитује РФ мале снаге (обично 5,8 ГХз или 10,525 ГХз) и мери Доплеров помак. Он детектује кроз пластичне кућишта и игнорише температуру, али троши већу струју (15-25мА) и може да продре кроз зидове, узрокујући лажну детекцију из суседних просторија. ПЦБА сензора покрета са двоструком технологијом садржи и ПИР и микроталасне сензоре и покреће се само када оба детектују кретање. Ово елиминише скоро све лажне аларме, али повећава цену и струју у стању приправности (2-5мА). Водич за избор: За спољна светла на батерије, изаберите само ПИР. За откривање заузетости у затвореном простору где су лажни окидачи неприхватљиви, изаберите дуал-тецх. За аутоматска врата где је брзина важнија од потрошње енергије, изаберите само микроталасну. Већина комерцијалних сигурносних ПЦБА дизајна сензора покрета користи ПИР са напредним филтрирањем сигнала као најбољи баланс цене, снаге и поузданости.

Питање 2: Како да подесим опсег детекције и време задржавања на овом ПЦБА сензору покрета, и да ли се ова подешавања могу променити без уклањања плоче из њеног кућишта?

Одговор: Овај ПЦБА сензор покрета пружа три начина подешавања. Прво, уграђени потенциометри: један са ознаком „СЕНС“ (осетљивост) подешава опсег детекције од 3 метра (потпуно супротно од казаљке на сату) до 12 метара (потпуно у смеру казаљке на сату). Секунда означена са „ТИМЕ“ подешава време задржавања од 5 секунди до 10 минута. Друго, ДИП прекидачи: већина плоча укључује прекидач са 4 положаја за грубо подешавање времена задржавања, прага светлости и поларитета излаза. Треће, за даљинско подешавање, неки дизајни ПЦБА сензора покрета укључују дигитални улаз који прихвата екстерне потенциометре или 0-10В контролне сигнале. За подешавања без отварања кућишта, наведите ПЦБА сензора покрета са пријемником даљинског управљача (38кХз ИР или 433МХз РФ) – ово додаје отприлике 1,50 УСД на цену БОМ-а. Без даљинског подешавања, морате отворити кућиште и користити мали одвијач да окренете потенциометре. Увек подесите осетљивост након монтаже на коначну локацију, јер околни зидови и подни материјал утичу на домет детекције. Почните са осетљивошћу од 50% и повећајте само ако постоје празнине у покривености.

Питање 3: Која је типична стопа лажног окидања за овај ПЦБА сензор покрета и како температурна компензација смањује лажне аларме?

Одговор: У правилно инсталираној апликацији (без директне сунчеве светлости на сочиву, без отвора за грејање у кругу од 2 метра, без великих стаклених прозора који рефлектују саобраћај у покрету), овај ПЦБА сензора покрета постиже стопу лажног окидања мању од једног догађаја на 200 детекција. Без температурне компензације, ПИР сензор покрета ПЦБА може лажно да се активира када се температура околине приближи температури људске коже (приближно 37°Ц или 98°Ф). На собној температури од 30°Ц, однос сигнал/шум опада за 60% у поређењу са 20°Ц. Овај сензор покрета ПЦБА укључује уграђени термистор повезан на компензационо коло које повећава појачање за 2,5% за сваки пораст од 1°Ц изнад 25°Ц. На 35°Ц, појачање је 25% веће него на 25°Ц, враћајући осетљивост детекције. Компензација такође смањује појачање на ниским температурама (испод 10°Ц) да би спречила лажне окидаче услед хладног промаја. Подаци са терена са ПЦБА инсталација сензора покрета у климатским условима Блиског истока (спољне температуре достижу 45°Ц) показују смањење од 78% аларма сметњи када је температурна компензација омогућена у односу на онемогућену. Увек омогућите компензацију за спољашње или неусловне унутрашње просторе.

Најбоље праксе за инсталацију ПЦБА сензора покрета

Чак и најбољи сензор покрета ПЦБА ради лоше ако је неправилно инсталиран. Следите ове смернице.

Висина и положај монтаже

· Препоручена висина – 1,8 до 2,2 метра (у нивоу рамена до главе)

· Испод 1,5 метара – пропушта покрете трупа, открива само кућне љубимце

· Изнад 2,5 метара – Смањена покривеност тла, ствара мртве зоне директно испод

Избегавајте ове лажне изворе окидача

Смернице за ожичење

· Користите упредени пар за излазни сигнал дужи од 10 метара

· Држите жице за напајање наизменичном струјом најмање 30 цм од ПЦБА сензора покрета

· Додајте кондензатор од 100нФ преко улаза напајања ако пребацујете бучна оптерећења (релеји, контактори)

Тестирање ПЦБА сензора покрета пре инсталације

Тест на клупи открива 90% грешака при подешавању. Пратите овај редослед.

Процедура испитивања на клупи

1. Укључите напајање и сачекајте 60 секунди да се загреје

2. Потврдите да ЛЕД лампица трепери отприлике сваких 10 секунди (указује на стање приправности)

3. Прођите преко видног поља на удаљености од 3 метра

4. Проверите да се ЛЕД лампица укључује и да излаз мења стање

5. Означите време док се ЛЕД не искључи (треба да одговара подешавању времена чекања)

6. Поновите са спорим пузањем (0,2 м/с) и брзим трчањем (2 м/с)

Неуспеси и узроци

Резиме – Референца за кључне спецификације

За брзу референцу, оставите овај блок спецификација на располагању током пројектовања и набавке.

ПЦБА сензора покрета – подразумевана конфигурација

· Напон: 5-24В ДЦ

· Струја приправности: типично 20µА

· Расмет детекције: 8-12 метара

· Угао детекције: 120 степени

· Време задржавања: подесиво од 5 с до 10 минута

· Излаз: релеј (10А) или транзистор (100мА)

· Радна температура: -20°Ц до +70°Ц

· Сертификати: У складу са стандардима ИСО9001 и РоХС
