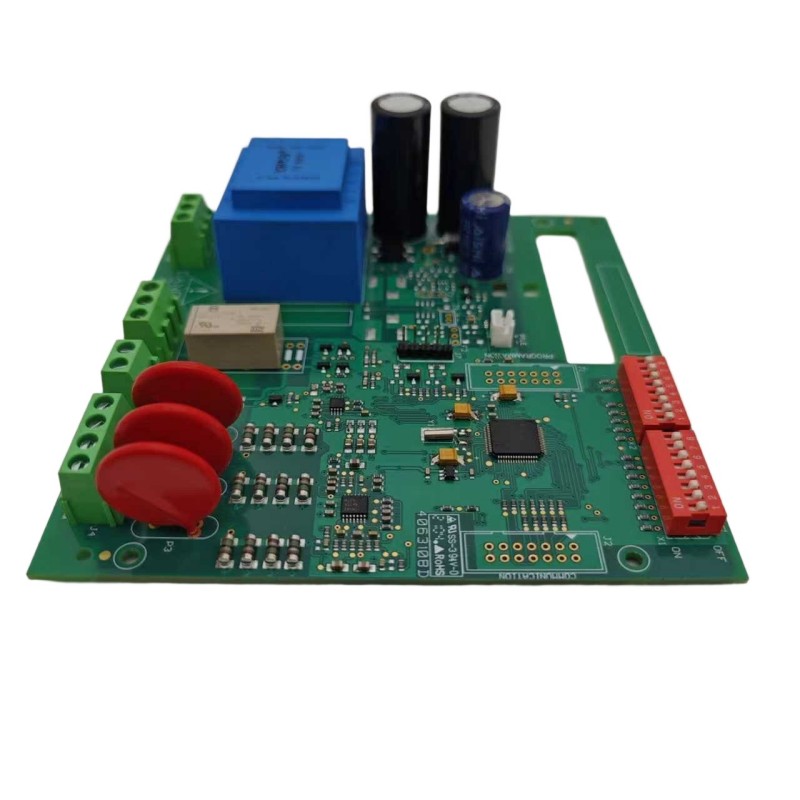

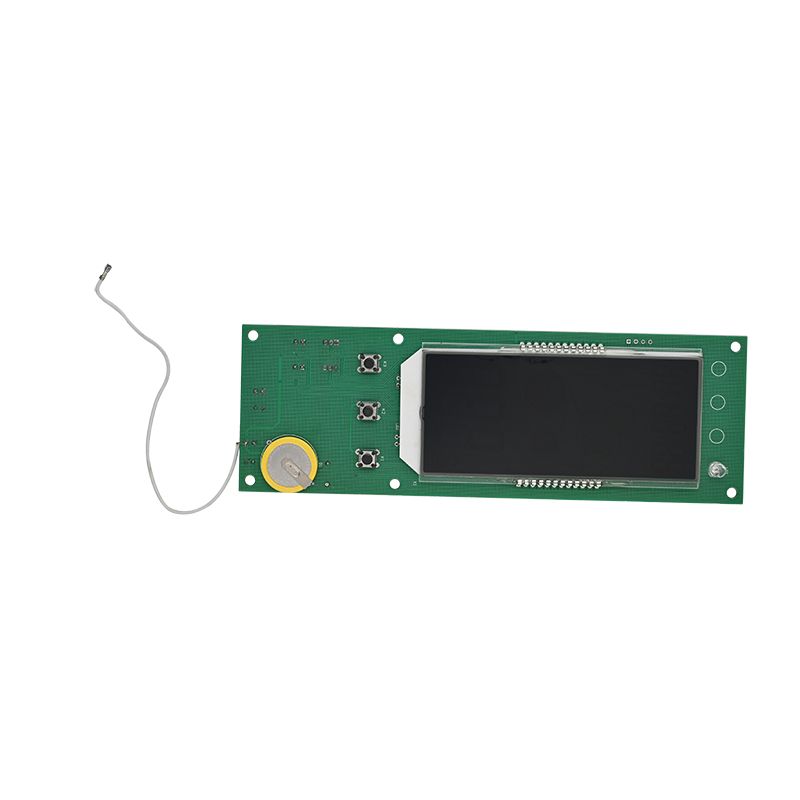

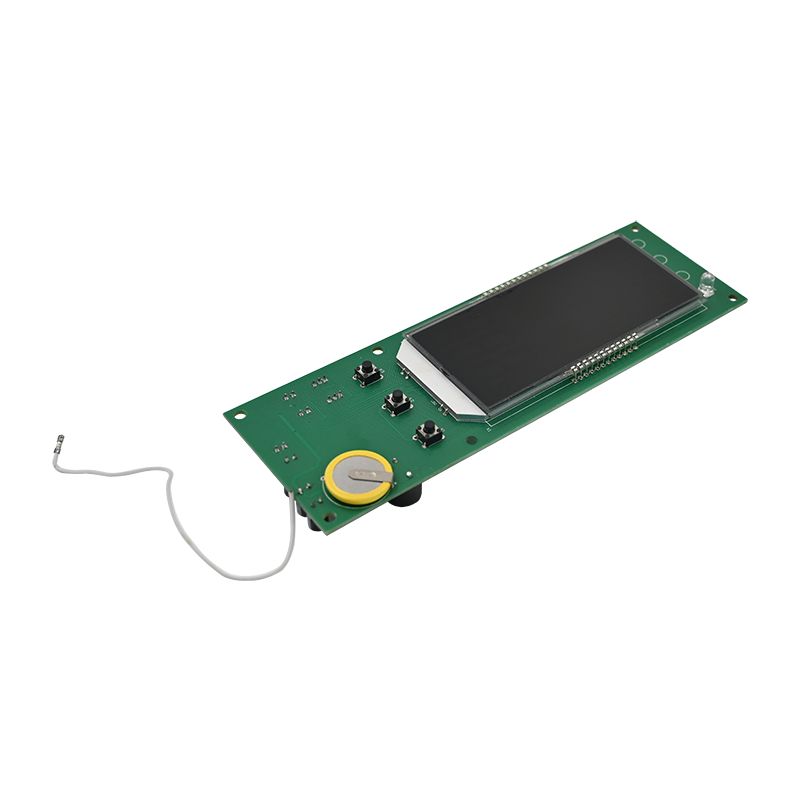

клима уређај ПЦБА

Уникплоре Елецтроницс је кинеска компанија која се фокусира на креирање и производњу првокласних ПЦБА клима уређаја од 2008. Поседујемо сертификате за ИСО9001:2015 и ИПЦ-610Е стандарде за монтажу ПЦБ-а.

Модел:UE-205

Пошаљи упит

Опис производа

Како побољшати брзину првог пролаза СМТ процеса лемљења за ПЦБА клима уређаја

Уникплоре Елецтроницс је посвећен развоју и производњи високог квалитетаПЦБА клима уређаја * У складу са РоХС, производни процес без олова

Да бисте побољшали брзину првог пролаза СМТ лемљења за ПЦБА клима уређаја, односно да бисте побољшали квалитет лемљења и принос, размотрите следеће:

Оптимизујте параметре процеса:Подесите одговарајуће процесне параметре за СМТ опрему, укључујући температуру, брзину и притисак, да бисте обезбедили стабилан и поуздан процес лемљења и избегли дефекте лемљења узроковане топлотом или брзином.

Проверите статус опреме:Редовно проверавајте и одржавајте СМТ опрему како бисте обезбедили нормалан и стабилан рад. Одмах замените старе компоненте како бисте обезбедили нормалан рад опреме.

Оптимизујте пласман компоненти:Приликом пројектовања процеса монтаже СМТ, рационално поставите компоненте, узимајући у обзир размак и оријентацију између компоненти како бисте смањили сметње и грешке током процеса лемљења ПЦБА клима уређаја.

Прецизно постављање компоненти:Осигурајте тачно постављање и позиционирање компоненти, користећи одговарајуће количине пасте за лемљење и СМТ опреме за прецизно лемљење.

Побољшајте обуку запослених:Обезбедите професионалну обуку оператерима да побољшају своје технике СМТ лемљења и оперативне вештине, смањујући оперативне грешке и проблеме са квалитетом лемљења.

Строга контрола квалитета:Увести строге стандарде и процесе контроле квалитета, свеобухватно надгледати и прегледати квалитет лемљења и благовремено идентификовати, прилагодити и исправити проблеме.

Континуирано побољшање:Редовно анализирајте проблеме квалитета и узроке кварова током процеса заваривања, имплементирајте стална побољшања, оптимизујте процесе и процедуре и повећајте принос лемљења и квалитет производа.

Свеобухватним разматрањем и применом горе наведених мера, принос СМТ лемљења за ПЦБА клима уређаја може се ефикасно побољшати, обезбеђујући стабилност и поузданост квалитета лемљења и квалитета производа.

Уникплоре пружа услугу "кључ у руке" на једном месту за вашеЕМСиПЦБ склоппројектима. Слободно нас контактирајте за вашу зграду одбора, можемо дати понуду у року од 24 сата након што примимо вашуГербер фајлиБОМ листа!

Произвођач ПЦБА клима уређаја

* Гербер фајл и списак БОМ-а које је доставио клијент
* Произведени голи ПЦБ, компоненте које смо купили ми
* Израда ПЦБ-а са потпуно састављеним деловима
* 100% функционално тестирано у реду пре испоруке
* У складу са РоХС, производни процес без олова
* Брза испорука, са независним ЕСД пакетом
* Услуга електронске производње на једном месту за дизајн ПЦБ-а, распоред ПЦБ-а, производњу ПЦБ-а, набавку компоненти, ПЦБ СМТ и ДИП монтажу, ИЦ програмирање, тест функције, паковање и испоруку

Могућност склапања Уникплоре ПЦБ-а и ПЦБ-а

Параметар	Способност
Слојеви	1-40 слојева
Турнароунд Тиме	Кроз рупу (ТХТ), Површинска монтажа (СМТ), Мешовита (ТХТ+СМТ)
Минимална величина компоненте	0201(01005 метрички)
Максимална величина компоненте	2,0 ин к 2,0 ин к 0,4 ин (50 мм к 50 мм к 10 мм)
Типови пакета компоненти	БГА, ФБГА, КФН, КФП, ВКФН, СОИЦ, СОП, ССОП, ТССОП, ПЛЦЦ, ДИП, СИП, итд.
Минимални пад нагиба	0,5 мм (20 мил) за КФП, КФН, 0,8 мм (32 мил) за БГА
Минимална ширина трага	0,10 мм (4 мил)
Минимално уклањање трагова	0,10 мм (4 мил)
Минимална величина бушилице	0,15 мм (6 мил)
Максимална величина плоче	18 ин к 24 ин (457 мм к 610 мм)
Боард Тхицкнесс	0,0078 ин (0,2 мм) до 0,236 ин (6 мм)
Плоча Материјал	ЦЕМ-3,ФР-2,ФР-4, Хигх-Тг, ХДИ, алуминијум, висока фреквенција, ФПЦ, Ригид-Флек, Рогерс, итд.
Завршна обрада	ОСП, ХАСЛ, Фласх Голд, ЕНИГ, Голд Фингер итд.
Тип пасте за лемљење	Са оловом или без олова
Цоппер Тхицкнесс	0,5 оз – 5 оз
Процес монтаже	Рефлов лемљење, таласно лемљење, ручно лемљење
Методе инспекције	Аутоматизована оптичка инспекција (АОИ), рендгенски, визуелни преглед
Методе тестирања у кући	Функционални тест, тест сонде, тест старења, тест високе и ниске температуре
Турнароунд Тиме	Узорковање: 24 сата до 7 дана, масовни рад: 10 - 30 дана
Стандарди за монтажу ПЦБ-а	ИСО9001:2015; РОХС, УЛ 94В0, ИПЦ-610Е класа лл

Уникплоре ЕМС услуга са додатом вредношћу

● Услуга претходног програмирања ИЦ са датотеком у формату одХЕКС,ЕЛФиБИН.
● ПЦБА клима уређаја Функционални тест уређај прилагођен захтевима клијента за тестирање
● Услуге изградње кутија укључујући пластичне и металне калупе и производњу делова
● Конформни премаз укључујући селективни премаз лака, заливање епоксидном смолом
● Жичани свежањ и склоп каблова
● Састављање готовог производа укључујући кутију, екран, мембрански прекидач, етикетирање и прилагођено паковање у картонску или малопродајну кутију.
● Различити тестови независних произвођача за ПЦБА су доступни на захтев
● Помоћ за сертификацију производа

ПЦБА производни поступак
