Како ПЦБА са знаком за излаз ради током нестанка струје?

Очекује се да ће излазни знак остати видљив када је нормално напајање прекинуто, тако да ПЦБА (Скупштина штампане плоче) игра важну улогу у управљању преласком са нормалног напајања на рад у хитним случајевима. Тачан дизајн кола варира у зависности од производа, али основни процес обично укључује детекцију напајања, управљање батеријом, пребацивање напајања и ЛЕД контролу.

Шта се дешава када је нормално напајање доступно?

У нормалним условима,Излазни знак ПЦБАприма напајање из главног електричног напајања и обезбеђује потребну снагу за ЛЕД извор светлости.

У исто време, ПЦБА може да управља резервном батеријом тако да остане спремна за рад у хитним случајевима. У зависности од дизајна производа, коло такође може пратити статус пуњења и обезбедити индикатор за радно стање.

У овом стању, главно напајање управља нормалним радом док батерија остаје доступна као резервни извор.

Како ПЦБА детектује нестанак напајања?

Када се нормално напајање прекине или падне ван захтеваног радног стања, ПЦБА треба брзо да препозна промену.

Коло прати долазну снагу и детектује губитак нормалног напајања. Када се идентификује нестанак струје, контролно коло мења пут напајања од нормалног напајања до резервне батерије.

Овај прелаз је важан део дизајна знака за излаз у случају нужде, јер ЛЕД треба да остане осветљен, а не да се једноставно искључи када нестане главно напајање.

Како преузима резервна батерија?

Након што открије прекид напајања, ПЦБА пребацује извор напајања на резервну батерију.

Батерија затим снабдева струјом коло за расвету у случају нужде, док ПЦБА регулише и дистрибуира доступну снагу према дизајну излазног знака.

Тачан напон батерије, капацитет, начин пуњења и трајање резервне копије зависе од специфичне конфигурације производа. Због тога, ПЦБА треба да буде дизајниран тако да одговара батерији и ЛЕД систему, а не да се третира као универзална компонента за замену.

Како ПЦБА контролише ЛЕД?

ЛЕД је видљиви део излазног знака, али стабилно осветљење зависи од електронског кола иза њега.

Током рада у хитним случајевима, ПЦБА контролише електрично напајање достављено ЛЕД диоди. Коло може укључивати функције управљања ЛЕД диодама и функције контроле струје како би се одржао одговарајући рад ЛЕД како се напон батерије мијења.

Ово је посебно важно током дужих резервних периода јер напон батерије не остаје константан током пражњења.

Шта се дешава када се нормална снага врати?

Када се успостави нормално напајање, ПЦБА детектује повратак улазног напајања и враћа систем у нормално радно стање.

Резервна батерија се тада може вратити у стање пуњења, у зависности од дизајна кола. На овај начин, батерија је припремљена за будући прекид напајања, а не да остане празна након једног хитног догађаја.

Комплетан радни редослед се стога може сажети на следећи начин:

Нормално напајање → Детекција нестанка струје → Пребацивање батерије → Рад са ЛЕД диодама за хитне случајеве → Опоравак напајања → Пуњење батерије

Које функције треба да садржи ПЦБА са излазним знаком?

Функције зависе од дизајна производа, али ПЦБА са знаком за излаз може укључивати:

Не користи сваки излазни знак ПЦБА исту архитектуру кола. Потребне функције треба да буду одређене готовим излазним знаком, батеријским системом, ЛЕД конфигурацијом и применљивим захтевима производа.

Шта треба узети у обзир при развоју ПЦБА са излазним знаком?

За произвођаче који развијају или набављају ПЦБА за излазни знак, неколико фактора треба узети у обзир пре производње.

Компатибилност батерије је важна јер коло за пуњење и пражњење треба да одговара изабраној батерији.

ЛЕД конфигурацију такође треба узети у обзир јер ПЦБ мора да обезбеди одговарајућу електричну контролу за предвиђено ЛЕД оптерећење.

Захтеви за улазну снагу треба да буду дефинисани према циљном излазном знаку и тржишту.

Поред тога, распоред ПЦБ-а, избор компоненти, термички услови, заштитне функције и потребна тестирања треба да се прегледају током развоја производа.

За производе за осветљење који се односе на безбедност, примењиви регионални стандарди и захтеви за сертификацију комплетног готовог производа такође треба да буду потврђени пре масовне производње.

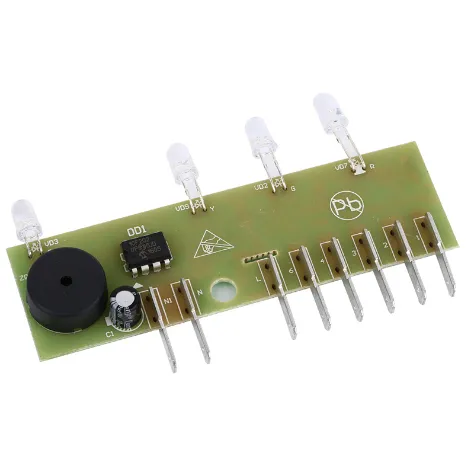

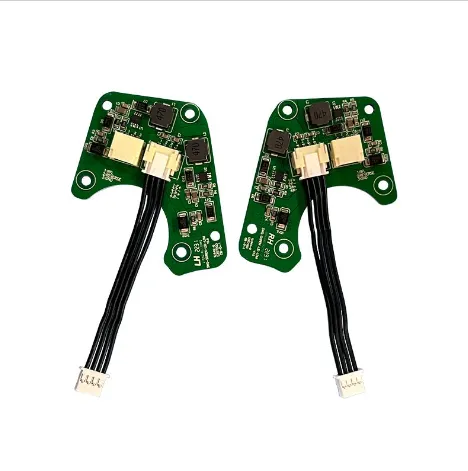

Екит Сигн ПЦБА из Уникплоре Елецтроницс

У Уникплоре Елецтроницс-у пружамо услуге производње ПЦБА и монтаже електронике за клијенте који развијају производе као што су излазни знакови и опрема за расвету у случају нужде. Можемо да радимо на основу дизајна ПЦБ-а и захтева производње, са нашим производним искуством које покрива монтажу ПЦБ-а и готове електронске склопове.

За анИзлазни знак ПЦБАпројекта, препоручујемо да потврдите улазну снагу, спецификацију батерије, ЛЕД конфигурацију, потребне функције, дизајн ПЦБ-а и захтеве циљног тржишта пре производње, тако да склоп одговара предвиђеном готовом производу.

Сазнајте више о нашој ПЦБА за излазни знак

Током нестанка струје, анИзлазни знак ПЦБАделује као контролна тачка између нормалног напајања, резервне батерије и ЛЕД система осветљења. Он детектује прекид, пребацује извор напајања, контролише рад ЛЕД-а за хитне случајеве и може да врати систем у нормалан рад пуњења када се напајање врати.
