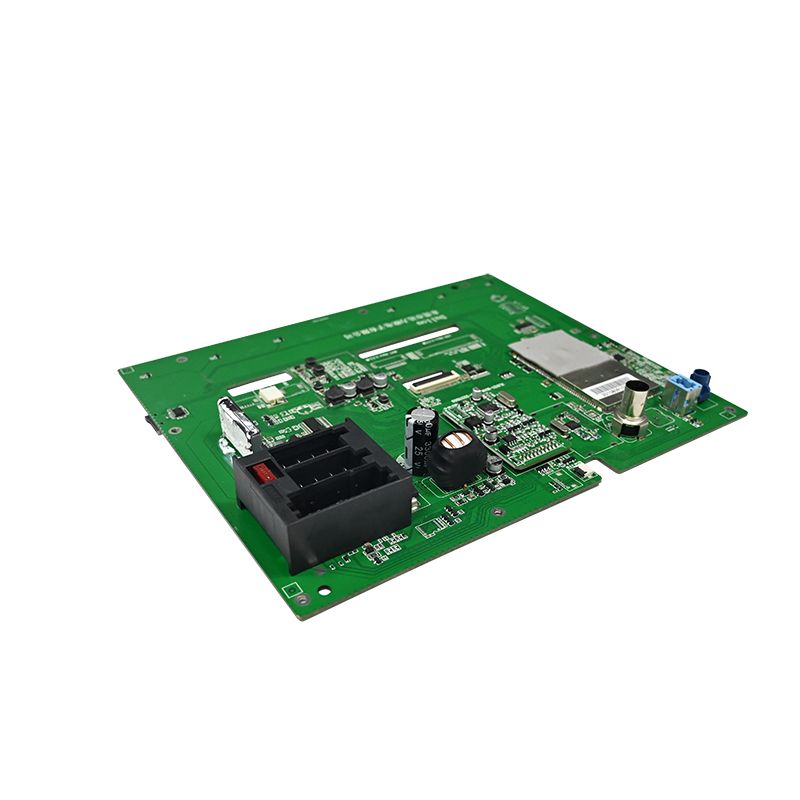

Како се развија развој ПЦБА контролне камере: од избора чипова до масовне производње

У суштини, камера није дефинисана сочивом или кућиштем, већ његовимПЦБА(Скупштина штампаног кола). Исправите чипсет и стабилну плочу и већ сте добили пола битке. На основу искуства из стварног света, ево једноставног водича који покрива избор чипсета, дизајн кола, производњу и тестирање.

1. Избор скупа чипова: Прво изаберите „мозак“, а затим га направите око њега

Главни процесор је срце ПЦБА. Када се ово одлучи, остатак круга, цена и плафон перформанси су углавном постављени. Тренутно, све главне опције имају своје предности:

• Амбарелла: Познат по врхунској обради слике, одличном квалитету слике и високој ефикасности кодирања. Идеално за врхунске 4К контролне камере, али развој је сложен и трошкови спецификације су већи.

• Новатек: Тржишни лидер по обиму. Нуди одличну вредност за новац, са опцијама у распону од почетних до врхунских (подржава 4К, ХДР). Често најбољи избор за производе масовне производње.

• Други (Хисилицон, Аллвиннер, итд.): Користи се на одређеним тржиштима или на производима који су осетљиви на цену.

Не гледајте само резолуцију. Процените своје стварне потребе: Да ли подржава двоструко снимање напред и позади? Какве су перформансе при слабом осветљењу? Да ли су вам потребне АДАС или АИ функције? Они одређују потребну рачунарску снагу и ИСП (Имаге Сигнал Процессор) могућности.

Када одаберете главни процесор, обратите пажњу на ове кључне периферне уређаје:

• Управљање напајањем: Снага у аутомобилу је ноторно бучна (9В–16В са пролазним скоковима). Морате да користите ДЦ-ДЦ претварач напона широког улаза са заштитом од пренапона, прекомерне струје и обрнутог поларитета. Ако је потребан режим паркирања, додајте нисконапонско коло за откривање/заштитно коло да бисте спречили пражњење акумулатора аутомобила.

• Сензор слике: Сони ИМКС серија (нпр. ИМКС335) је уобичајен избор. Уверите се да се МИПИ ЦСИ интерфејс добро поклапа са главним процесором.

• Складиштење: Користите еММЦ за складиштење фирмвера и отвор за ТФ картицу за складиштење видео записа. Утор за картицу мора имати ЕСД заштиту.

2. Основе дизајна кола: Анти-интерференција и управљање топлотом су кључни изазови

Камере се налазе на ветробранским стаклима, пеку се на летњем сунцу и смрзавају се зими, а све то уз сталне вибрације. Ово захтева изузетно високу стабилност и поузданост од ПЦБА. У фази пројектовања морају се решити два критична питања:

2.1 Управљање топлотом (одвођење топлоте)

Током 4К видео снимања, процесор и сензор стварају значајну топлоту унутар затвореног кућишта. Лоше управљање топлотом доводи до пада система, артефаката слике и убрзаног старења компоненти. Ефикасна решења укључују:

Велики бакар се излива испод главног процесора, са густим термичким спојевима који се повезују са унутрашњим и доњим слојевима бакра ради ширења топлоте.
Стратешко постављање компоненти за равномерну дистрибуцију извора топлоте и избегавање локализованих врућих тачака.
Дизајнирање ПЦБА-а да би се искористило метално кућиште или наменски распршивачи топлоте за пасивно хлађење.

2.2 Интегритет сигнала и ЕМИ/ЕМЦ

Сигнали велике брзине (МИПИ, ДДР) и РФ сигнали (Ви-Фи, ГПС) су натрпани на малој табли. Без пажљивог дизајна, сметње изазивају шум слике, пад оквира или губитак сигнала.

Контрола импедансе: Израчунајте и строго контролишите диференцијалну импедансу од 100Ω за МИПИ, УСБ и друге диференцијалне парове велике брзине и 50Ω једнострану импедансу за друге критичне трагове.
Подударање дужине: Диференцијални парови и ДДР групе података морају имати стриктно подударање дужине (унутар ±10 милс) да би се обезбедило правилно време.
Праћење заштите: Рутирајте трагове уземљења поред критичних сигнала (сат, И2Ц, аудио, видео) и додајте спојеве за изолацију.
Слагање слојева: Користите 4-слојну или 6-слојну штампану плочу са чврстом уземљењем и чврстом плочом напајања. Усмерите сигнале велике брзине на унутрашње слојеве да бисте користили авионе као заштиту.

Поред тога, увек постављајте ТВС диоде на улазне конекторе за ЕСД заштиту, додајте феритне перле и кондензаторе на улаз напајања за филтрирање и користите раздвајање у једној тачки између аналогне и дигиталне равни уземљења. Ово су једноставне, али веома ефикасне технике.

3. Производња и контрола квалитета: вратари пре масовне производње

Добар дизајн је само пола приче. За испоруку поузданог ПЦБА-а, не може се преговарати о темељним процесима производње и тестирања.

• СМТ монтажа и АОИ инспекција: Реномиране фабрике користе 3Д СПИ за проверу квалитета пасте за лемљење, брзе машине за подизање и постављање за БГА и 0402 компоненте и АОИ (аутоматска оптичка инспекција) за откривање недостатака лемљења (премошћавање, хладни спојеви, компоненте које недостају).

• ФЦТ (Тест функционалног кола): Симулирајте стварни рад контролне камере тако што ћете укључити ПЦБА и тестирати сваку функцију: снимање, аудио, аквизиција ГПС сигнала, одзив дугмета и излаз на екрану.

• Тест сагоревања (тест старења): Покрените ПЦБА непрекидно неколико до десетина сати у комори на високој температури и високој влажности. Ово открива латентне дефекте (попут повремених лемних спојева или термички нестабилних компоненти) и представља критичан корак за обезбеђивање дугорочне поузданости.

Изградња поузданогдасх цам ПЦБАје систематски инжењерски напор. То је балансирање - проналажење слатке тачке између перформанси, цене, физичке величине, топлотне дисипације и дугорочне поузданости. Узимајући у обзир ова практична разматрања унапред, можете избећи многе уобичајене замке и поједноставити свој пут до успешног лансирања производа.
