Сонар за риболов ПЦБА

Сонар за риболов (фисх Финдер) је основна електронска компонента у опреми за откривање мора, која се широко користи у рекреативном риболову, комерцијалном риболову и подводном истраживању. Као професионални добављач услуга производње ПЦБА, нудимо решења на једном месту од дизајна до монтаже готовог производа, обезбеђујући поуздан рад у тешким морским окружењима које карактеришу слани спреј, висока влажност и екстремне температурне флуктуације.

Два основна склопа ПЦБА сонара за риболов

Сонарни систем се састоји од два електронска склопа, од којих сваки има изразито различите ПЦБА захтеве:

Дисплеј/процесор ПЦБА

• Обрада сонарног сигнала – претварање повратних одјека у дигиталне слике

• Интеграција ГПС навигације – комбиновање података о положају са очитањима сонара

• Вожња екрана – управљање ЛЦД или екраном осетљивим на додир

• Интеракција корисничког интерфејса – дугме за читање или додирни улази

Трансдуцер ПЦБА

1. Генерисање импулса – стварање високонапонских рафала (±40В до ±100В) на фреквенцијама сонара

2. Пријем еха – појачавање и кондиционирање слабих повратних сигнала (микроволтни опсег)

3. Пребацивање/пребацивање – брзо пребацивање између режима преноса и пријема

4. Усклађивање импедансе – усклађивање карактеристика кабла и претварача

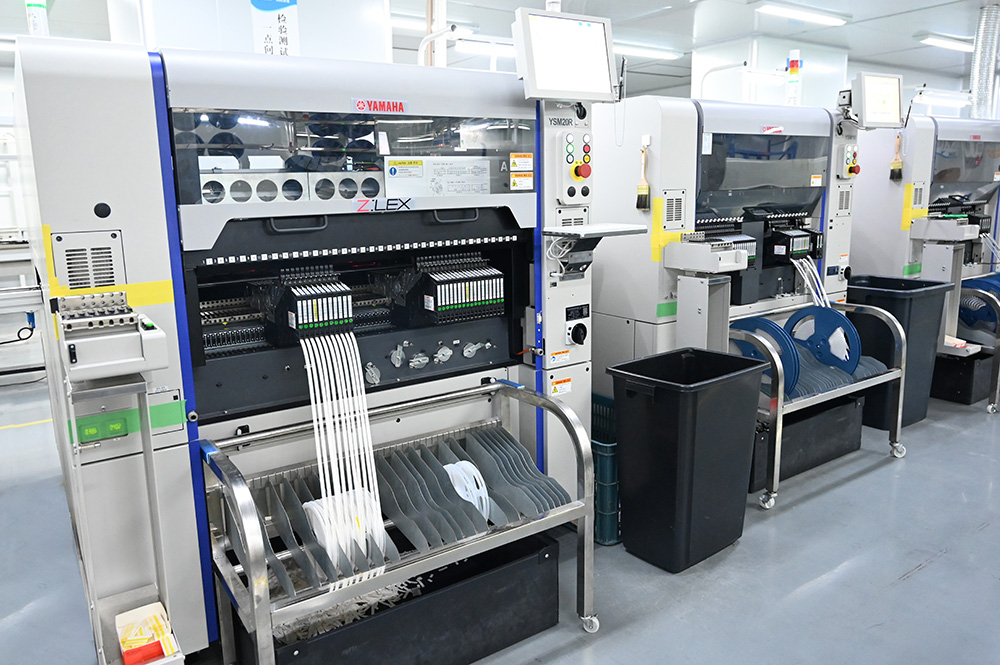

Савремени производни тренд: Врхунски претворници за риболов сада користе СМТ технологију, са машинама за подизање и постављање које монтирају пиезоелектричне елементе директно на ПЦБА, замењујући ручно позиционирање керамичких кристала ради побољшане прецизности и смањења трошкова.

Основне техничке спецификације

Доступне конфигурације

• Једна фреквенција, појединачни сноп: 38 кХз, 50 кХз, 200 кХз @ 1 кВ

• Двострука фреквенција, једноструки сноп: 38/200 кХз или 50/200 кХз (уобичајено за риболов)

• Велика снага: комерцијална конфигурација за дубоке воде од 4 кВ

ПЦБА физичке спецификације

Шест критичних разматрања дизајна

1. Интегритет сигнала – обезбеђивање тачности детекције

Фреквенције сонара се крећу од 50 кХз до преко 900 кХз. ПЦБА распоред директно утиче на домет детекције и тачност:

• Импедансно контролисани трагови: 50Ω или 75Ω типично за каблове претварача

• Подударне дужине трагова: За претвараче фазних низова, сви трагови елемената морају имати идентичну електричну дужину

• Заштитни прстенови: Сурроунд осетљиви аналогни улази са уземљеним траговима за одбијање шума

• Одвојено аналогно/дигитално уземљење: Повежите на једну звезду у близини улаза за напајање

2. Заштита од влаге – фактор поузданости број 1

Морска окружења излажу ПЦБА-ове сланом спреју, кондензацији и директном урањању. Конформни премаз се не може преговарати:

Циљеви ИП рејтинга:

• Дисплеј: минимално ИП65 (отпоран на прашину, отпоран на прскање)

• Склоп сонде: минимум ИП68 (отпоран на потапање до 1м+)

3. Трансмит/Рецеиве (Т/Р) Свитцхинг – Заштита осетљивог пријемника

Сонарни претварач не може истовремено да емитује и прима. ПЦБА мора да садржи Т/Р прекидач који штити осетљиво нискошумно појачало (ЛНА) од високонапонског импулса преноса:

• Трослојна заштита: Чопер коло + напонско стезање + серијски отпор

• Време одговора: <10μс (1фт дубина у плиткој води = 2μс повратно путовање)

• Степен заштите пријемника: Преживите врхове од ±100В на улазу од ±5В

4. Дизајн појачала снаге

Повећава сигнал логичког нивоа МЦУ-а (5В) на напон потребан за покретање претварача:

5. Ланац пријемника – појачање и филтрирање

Повратни одјеци су изузетно слаби (миливолти или микроволти). Ланац пријемника захтева велико појачање уз ниску буку:

6. Дизајн напајања

Генерише више чистих напонских шина из једног улаза за бродску батерију од 12 В:

Препорука: Користите одвојене прекидачке регулаторе за дигиталне и аналогне шине. Користите ЛДО након пребацивања претварача за најчистију снагу до ланца пријемника.

Правила о поузданости ПЦБА распореда

Водич за избор материјала

Захтеви за испитивање производње

Квалификација заштите животне средине (стандард комерцијалних производа)

ФАКс

П1: Чврсти ФР4 или флексибилни ПЦБ за склоп претварача?

Оба су одржива; избор утиче на перформансе и поузданост:

• Чврсти ФР4: Најбољи за једноставне једноелементне претвараче, нискофреквентне (50-83 кХз) дизајне. Нижа цена, лакша производња, али не може да се прилагоди закривљеним облицима трупа.

• Флексибилна штампана плоча: Најбоље за фазне низове, високе фреквенције (200 кХз+), закривљене дизајне кућишта. Прилагођава се сложеним облицима, смањује величину кућишта, али је већи трошак.

Тренд у индустрији: Врхунски проналазачи рибе сада користе флексибилне ПЦБА са СМТ пиезоелектричним елементима, омогућавајући прецизно позиционирање десетина малих елемената претварача у закривљеним или линеарним низовима за обликовање сонара.

П2: Како заштитити претпојачало пријемника од предајног импулса високог напона?

Користите трослојну шему заштите:

1. Коло чопера: Бацк-то-бацк ​​МОСФЕТ-ови или ПИН диоде у серији са улазом пријемника – искључује се током преноса

2. Стезање напона: Позадинске Шоткијеве или Зенер диоде се спајају на ±5В или ±10В

3. Серијски отпор: отпорник од 100Ω до 1кΩ између Т/Р прекидача и ЛНА улаза ограничава струју током стања квара

П3: Шта узрокује испрекидане сигнале сонара или ехо духова?

Често се могу пратити до грешака у дизајну ПЦБА или монтаже:

1. Улазак влаге у конектор → Потегните спој конектора, користите заптивене конекторе

2. Напукли спојеви за лемљење на СМТ елементима → Користите флексибилну ПЦБ, додајте епоксидну подлогу

3. Недовољно раздвајање на струјним шинама → Додајте 1000μФ кондензатор, одвојите 100μФ+100нФ раздвајање за ЛНА шину

4. Лоше подешавање филтера опсега → Користите компоненте толеранције од 1%, проверите помоћу мрежног анализатора

Зашто одабрати нас – прецизност у складу са захтевима ПЦБА сонара за риболов

Изградили смо наше способности посебно да одговоримо на јединствене изазове производње бродске електронике:

1. Зрели процеси заштите од влаге

Корозија од сланог спреја и продирање влаге су примарни изазови у морским срединама. Нудимо опције конформног премаза од акрила, силикона и уретана са селективним прскањем (прецизно избегавање области конектора) и УВ флуоресцентним трагачем за лаку инспекцију – испуњавање захтева заштите ИП68 за склопове сонде.

2. Флексибилна штампана плоча и могућност производње чврстог флекса

Врхунски претворници за риболов све више користе флексибилна рјешења ПЦБ + СМТ пиезоелектричних елемената. Подржавамо производњу флексибилних ПЦБ-а (полиимид/ПЕТ) и чврстих флексибилних плоча – омогућавајући прецизно позиционирање низа, компатибилност закривљеног кућишта и смањену укупну величину.

3. Услуга „кључ у руке“ на једном месту – смањени трошкови координације

Од производње ПЦБ-а → набавке компоненти → СМТ/ДИП монтаже → програмирања → функционалног тестирања → конформног премаза → монтаже кабелског свежња → склапања готовог производа, сви процеси се завршавају у кући, минимизирајући трошкове координације више добављача и ризике квалитета.

4. Свеобухватне могућности тестирања и валидације

Опремљене са 2 собе за испитивање старења, 2 коморе за испитивање на високим/ниским температурама и широким спектром професионалних инструмената за тестирање, можемо да извршимо:

• Ин-Цирцуит Тест (ИЦТ)

• Термички циклус (-40°Ц до +85°Ц)

• Тест сланог спреја

• Тест температурног шока

• Функционално тестирање (укључујући проверу Т/Р прекидача, тестирање нивоа буке)

5. Флексибилна подршка за јачину звука

Годишњи производни капацитет ПЦБА премашује 1,5 милиона јединица, док подржава пробне серије малих количина без МОК – неометани прелазак са верификације прототипа на масовну производњу.

Наше квалификације

• Основано: 2011

• Површина фабрике: 3.000+ м²

• Инжењери за истраживање и развој: 20

• СМТ производне линије: 6

• ДИП монтажне линије: 4

• Линије за монтажу готових производа: 2

• Систем квалитета: сертификован ИСО 9001:2015, усклађен са ИПЦ-610Е

• Извозна тржишта: Северна Америка, Јужна Америка, Европа, Азија, Океанија
