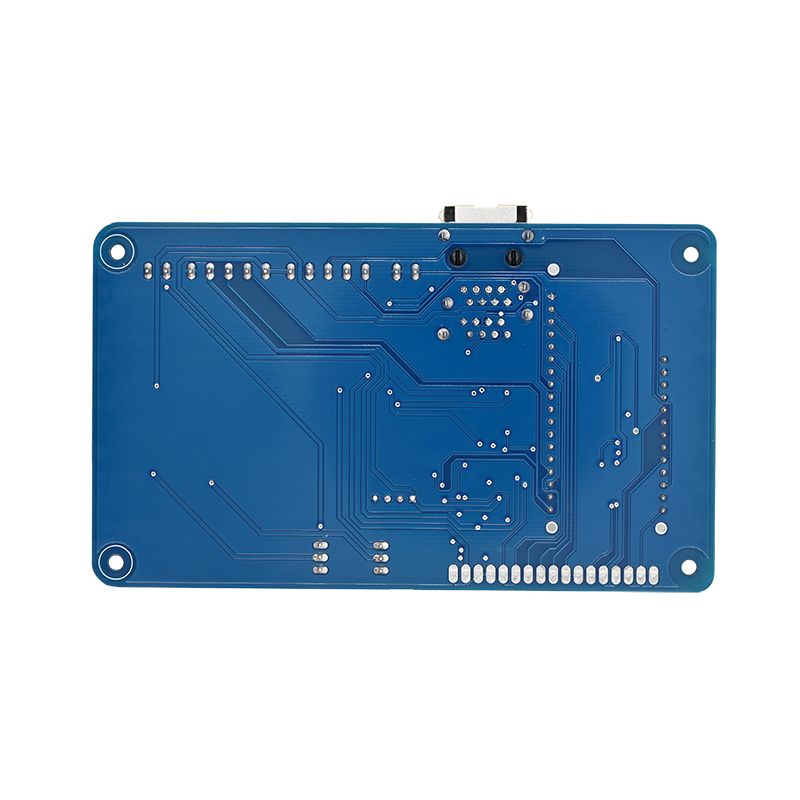

Паметна лампа ПЦБА

Од 2008. године, Електроника УНИКСПЛОРЕ је обезбедила производње и услуге снабдевања у руке "и понуде за напајање за висококвалитетну паметну лампу ПЦБА у Кини. Наша компанија је оверена са ИСО9001: 2015 и придржава се стандарда Скупштине ПЦБ-а ИПЦ-610Е.

Модел:UE-142

Пошаљи упит

Опис производа

Како је произведена паметна лампица ПЦБА?

Да произведе паметну лампицу ПЦБА (Склоп од штампаног круга) Контролер, морат ћете да следите ове опште поступке као ниже:

Електрични дизајн:Започните дизајнирањем шема и распореда круга за контролер Смарт ламп. Ово би требало да укључује компоненте као што су микроконтролери, сензори, ЛЕД драјвери, комуникацијски модули (нпр. Ви-Фи, Блуетоотх), компоненте управљања напајањем и други потребни елементи.

ПЦБ израда:Једном када се дизајн заврши, креирајте ПЦБ изглед помоћу софтвера за дизајн ПЦБ дизајна. Након тога можете да пошаљете дизајнерски списак на услугу ПЦБ фабрика за производњу стварног ПЦБ-а.

Набавка компонената:Набавите све потребне електронске компоненте од поузданих добављача. Обавезно изволите висококвалитетне компоненте за боље перформансе и поузданост.

СМТ & ТХТ склоп:Једном када будете спремни за ПЦБ и компоненте, можете да наставите са процесом Скупштине. Ово укључује лемљење компоненти на ПЦБ након распореда дизајна. То се може учинити ручно или путем аутоматизованих монтажних машина као што су СМТ машина или ДИП машине.

Цхип програмирање:Ако ваш паметни контролер лампица укључује микроконтролер, морат ћете програмирати фирмвер. Ово укључује записник за писање да контролише функционалност паметне лампе, као што је подешавање нивоа светлине, температуре у боји и комуникацијски протоколи.

Функционално тестирање:Након састављања ПЦБ-а, извршите темељно тестирање да бисте осигурали да функционише паметне лампе функционише како се очекује. Испитајте функционалност свих компоненти, веза и функција регулатора.

Дизајн и склоп кућишта:Ако је потребно, дизајнирајте кућиште за контролер Смарт ламп да бисте заштитили ПЦБ и компоненте. Склопите ПЦБ у кућиште након спецификација дизајна.

Контрола квалитета:Извршите контролне контроле како би се осигурало да Смарт Ламп ПЦБА контролери испуњавају стандарде квалитета и спецификацијама.

Паковање и дистрибуција:Једном када паметни контролери паметне лампе прођу све тестове и провере квалитета, правилно их паковати за дистрибуцију купцима или малопродајима.

Имајте на уму да израда паметне лампе ПЦБА контролер укључује техничку стручност у електронском дизајну, монтажном, програмирању и контроли квалитета. Ако нисте упознати са овим процесима, може бити корисно тражити помоћ професионалаца или компанија које су специјализоване за Скупштину ПЦБ и производњу електронике.

УНИКСПЛОРЕ нуди услугу за кључеву у једном заустављањуЕлектронска производњаПројекат. Слободно нас контактирајте за зграду склопа монтаже у кругу, можемо направити понуду за 24 сата након што примимо вашеГербер датотекаиБОМ ЛИСТА!

Смарт лампа ПЦБА Производња

* Гербер датотека и листа БОМ који је испоручио клијент
* Празан ПЦБ израђен, компоненте које нам купују
* ПЦБ израда са деловима у потпуности састављеним
* 100% функција тестирала је ОК пре отпреме
* РОХС компатибилан, процес производње воде
* Брза испорука, са независним ЕСД пакетом
* Једно заустављање електронске производње за производњу ПЦБ-а, ПЦБ изглед, ПЦБ производња, компоненте набавке, ПЦБ СМТ и ТХТ монтаже, ИЦ програмирање, тест функције, паковање и достава

Могућност склопа ПЦБ и ПЦБ ПЦБ и ПЦБ

Параметар	Способност
Слојеви	1-40 слојева
Врста монтаже	Кроз рупу (ТХТ), површински моунт (СМТ), мешовито (тхт + смт)
Величина минималне компоненте	0201 (01005 метрика)
Максимална величина компоненте	2.0 у Кс 2.0 у к 0,4 ин (50 мм к 50 мм к 10 мм)
Врсте компонената пакета	БГА, ФБГА, КФН, КФП, ВКФН, СОИЦ, СОП, ССОП, ТССОП, ПЛЦЦ, ДИП, СИП итд.
Минимална терен за јастучић	0,5 мм (20 мил) за КФП, КФН, 0,8 мм (32 мил) за БГА
Минимално ширине трага	0,10 мм (4 мил)
Минимално одобрење у траговима	0,10 мм (4 мил)
Минимална величина бушења	0,15 мм (6 мил)
Максимална величина плоче	18 у к 24 ин (457 мм к 610 мм)
Дебљина плоча	0.0078 у (0,2 мм) до 0.236 у (6 мм)
Материјал одбора	ЦЕМ-3, ФР-2, ФР-4, ХИД-ТГ, ХДИ, алуминијум, висока фреквенција, ФПЦ, ригид-флексибилни, Рогерс итд.
Површинска завршна обрада	Осп, ХАСЛ, Фласх Голд, Ениг, Златни прст итд.
Тип за пасту за лемљење	Одувени или без воде
Дебљина бакра	0,5оз - 5 оз
Поступак монтаже	Рефровати лемљење, лемљење таласа, ручно лемљење
Методе инспекције	Аутоматизирана оптичка инспекција (АОИ), рендгенски, визуелни преглед
Методе испитивања у кући	Функционални тест, испитивање сонде, тест старења, високи и ниски тест температуре
Временско време	Узорковање: 24 сата до 7 дана, масовна трка: 10 - 30 дана
Стандарди Скупштине ПЦБ-а	ИСО9001: 2015; РОХС, УЛ 94В0, ИПЦ-610Е Цласс ЛЛ

УНИКСПЛОРОРЕ ВРЕДНОСТ ДОДАТЕ ЕЛЕКТРОНСКУ ПРОИЗВОДЊУ ПРОИЗВОДЊУ

● ИЦ услуга пре-програмирања са датотеком у форматуХек, ЕлфиКанта.
● Смарт лампа ПЦБА Функција Тест Фунтуре Прилагођена према захтевима испитивања клијента
● Служба за изградњу бок-а укључујући пластичну и металну калупу и делимичну производњу
● Конформни премаз, укључујући селективни премаз лак, епоксидне смоле
● жичане каблове и кабловска скупштина
● Готов склоп производа, укључујући оквир, екран, мембрански прекидач, означавање и прилагођену кутију или малопродајну кутију паковања.
● Различити тестови трећих страна за ПЦБА доступне су на захтев
● Помоћ за потврђивање производа

Процедура за производњу ПЦБА
