Како производња ПЦБА контролера температуре одређује термичку стабилност у критичним апликацијама?

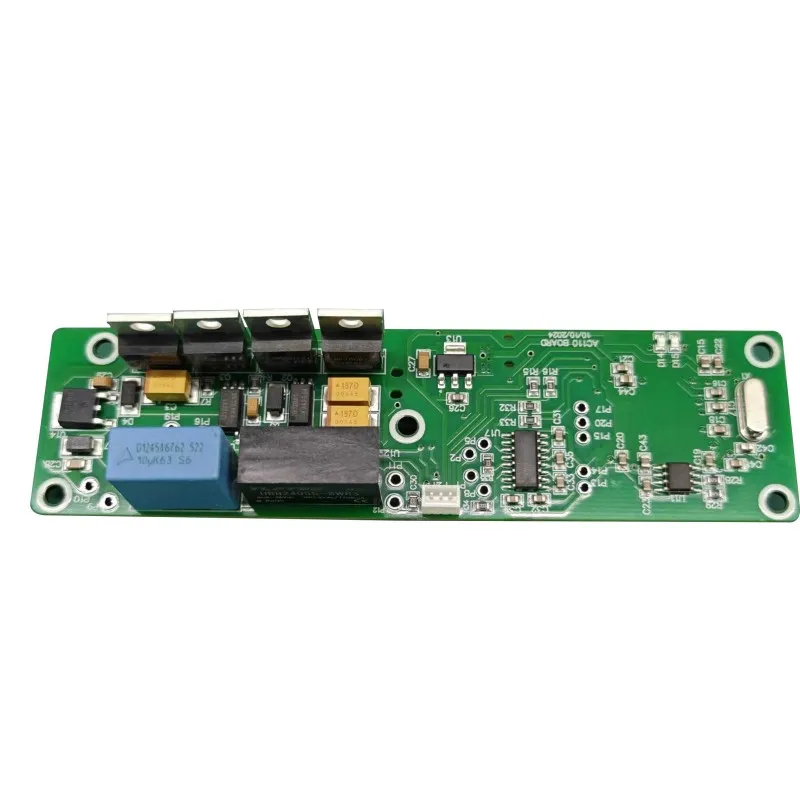

1. Зашто је термичка стабилност резултат производње

Регулатор температуре се често процењује на основу његове тачности задате вредности на табли са подацима, али понашањем на терену управљају физичке варијабле које се уводе током склапања. Празнине за лемљење повећавају термичку отпорност. Контаминација ствара путеве цурења који померају аналогна очитавања. Дистрибуција бакра у близини сензора може претворити саму плочу у распршивач топлоте. Сваки од ових услова је производни потпис, а не софтверски проблем.

Разлика између контролера који држи ±0,5 °Ц и оног који се помера за неколико степени често се прати у дисциплини процеса. Студија прецизних термалних контролних плоча показује да трагови снаге који носе неколико ампера морају бити димензионисани са довољно бакра и физички одвојени од повратне путање сензора; у супротном, локализовано грејање и ИР пад оштећују мерење пре него што сигнал стигне до АДЦ-а. На исти начин, термички рељефни резови, уски трагови сензора и намерно растојање од компоненти са високом струјом стварају „термички поштену“ зону око сензорног елемента тако да он реагује на температуру система, а не на унутрашњи топлотни ток плоче.

Због тога је фразаПЦБА контролер температуреописује више од насељеног одбора. Он описује контролисани термички систем чији су мерни ланац, степен снаге и заштитна кола заједнички дизајнирани и произведени заједно. Када је процес склапања нестабилан, контролна петља је принуђена да компензује физичку буку коју не може да види.

2. Интерфејс сензора: прва линија одбране

2.1 Тип сензора и његове производне импликације

НТЦ термистори, ПТ100/ПТ1000 РТД-ови и термопарови намећу различита ограничења на предњи крај ПЦБ-а. НТЦ сензори пружају високу осетљивост у уским опсезима, али захтевају линеаризацију јер је њихова крива отпор-температура експоненцијална. РТД-ови нуде линеарнији одговор у широким распонима, али њихова путања сигнала ниског отпора је осетљивија на отпор трагова и напрезање изазвано лемљењем. Термопарови пружају најшири опсег, али најнижу тачност, често у опсегу од неколико степени, и зависе од компензације хладног споја који мора бити електрични стабилан.

Предњи крај сензора није само аналогни улаз; то је мерни чвор високе импедансе који мора да одбаци шум заједничког режима уз очување малог диференцијалног сигнала. Типични комерцијални контролери илуструју ширење: НТЦ улаз може бити оцењен на ±0,6 °Ц, ПТ100 канал на ±0,7 °Ц, а Ј-тип термоелемента на ±3 °Ц. Ове бројке су спецификације на нивоу сензора, а не гаранције на нивоу система. Процес монтаже или чува ту тачност или је нагриза због лошег уземљења, топлотних нагиба и неадекватног приступа калибрацији.

2.2 Изолација распореда и приступ калибрацији

Траг сензора који ради поред драјвера релеја или МОСФЕТ комутационог чвора ће повезати шум у мерење. Уземљена плоча која је прекинута испод аналогног предњег краја ће присилити повратне струје кроз заједнички бакар, стварајући помаке који варирају у зависности од оптерећења. Током прегледа дизајна за производњу, ови проблеми треба да буду означени пре него што се алати пусте. Инжењерски преглед мора да процени термичку спрегу, постављање компоненти за изолацију сензора и интегритет снаге/земље ради чистог аналогног сенсинга и стабилног ПВМ пребацивања.

Калибрација је коначни мост између сензора и физичког кућишта. Ниједан сензор није савршено усклађен са одређеним ПЦБ-ом, кућиштем и склопом. Једнократна калибрација у контролисаној термалној комори примењује корективни офсет, али плоча мора да буде дизајнирана са приступом за тестирање и закачама за фирмвер који ову калибрацију чине поновљивом. Ако је ПЦБА састављена са недоследном запремином лемљења или контаминацијом, померање калибрације ће се мењати са годинама и температуром, побеђујући сврху почетне корекције.

3. ПЦБ материјали и бакарна архитектура под топлотом

Регулатори температуре често раде у кућиштима где температура околине расте знатно изнад нивоа просторије, а степен напајања додаје сопствену топлоту. Подлога мора да одржава стабилност димензија и диелектрични интегритет у том опсегу. ФР-4 је уобичајен, али ламинати са високим Тг и алуминијумске подлоге се бирају када топлотно оптерећење или циклусни профил премашује оно што стандардни ФР-4 може толерисати без мерљивог померања.

Узорак ткања тканине од фибергласа унутар ФР-4 може изазвати локализоване варијације у топлотној проводљивости, што доводи до ефеката "термалног ткања" који померају очитавање сензора у зависности од тога где се траг води. Ово је посебно важно за контролере високе прецизности где је чак и одступање од 0,1 °Ц важно. Бакарна архитектура је подједнако важна. Двослојна плоча може бити адекватна за једноставан термостат, али контролери са предњим крајевима са мешовитим сигналом и ПВМ излазима имају користи од 4-слојног или 6-слојног слагања са наменским уземљеним равнима у близини слојева сигнала. Овај аранжман обезбеђује инхерентну изолацију између секције за напајање са буком и осетљиве аналогне секције, смањујући потребу за спољним филтрирањем које може само по себи да се помера.

Према томе, физички скуп није пасивна позадина. То је део контролне петље. Плоча која неравномерно распоређује топлоту ће произвести сигнал сензора који је електрични тачан, али термички лажан.

4. Поузданост лемних спојева током термичких циклуса

Регулатори температуре су изложени сталном загревању и хлађењу. Спојеви за лемљење који повезују уређаје за напајање, релеје и конекторе сензора морају преживети настали термомеханички напон. Доминантни механизам је ЦТЕ неусклађеност: силицијум, бакар, лем и ламинат се шире различитим брзинама, а током многих циклуса неусклађеност концентрише напрезање на споју. Микро-пукотине почињу на периферији споја и шире се све док отпор не порасте или се веза не отвори.

Овај режим квара је посебно релевантан око МОСФЕТ-а, ТРИАЦ-а и релејних терминала, где су локализовани одступања температуре највећа. Контролер који прође функционални тест на собној температури и даље може да поквари након неколико стотина циклуса ако је процес лемљења произвео празнине, недовољно влажење или прекомерно формирање интерметала. Одговор монтаже стога мора укључивати контролисане профиле повратног тока, верификовано таложење пасте и методе инспекције које могу да виде скривене спојеве.

• Уједначеност рефлов:Делта Т од отприлике 10 °Ц између најтоплијег и најхладнијег споја на панелу је практична мета за многе профиле без олова; шире ширење значе да су неки зглобови недовољно обрађени док су други преоптерећени.
• Контрола празнине:Празнине испод термалних јастучића повећавају отпор споја на плочу и стварају локалне вруће тачке које убрзавају раст пукотина.
• Инспекцијски приступ:Рендгенска инспекција је неопходна за БГА и компоненте са доњим крајевима; Само АОИ не може потврдити скривену геометрију зглоба.
• Ослобађање од напрезања:Конектори и тешки делови који пролазе кроз рупе треба да буду механички подупрти тако да се топлотна експанзија кућишта не преноси директно у уложак за лемљење.

СвакиПЦБА контролер температуреза које се очекује да ће годинама функционисати у бициклистичком окружењу мора бити изграђено поступком лемљења који је квалификован против термичког циклуса, а не само према визуелним критеријумима прихватљивости. ИПЦ-А-610 Класа 2 или Класа 3 пружа основу за израду, али бициклистичко понашање споја је одређено комбинацијом легуре, профила и дизајна јастучића.

5. Покривеност тестом која открива латентне термичке дефекте

Функционално тестирање на собној температури је неопходно, али недовољно за термални регулатор. Плоча може проћи тест у кругу и тест функционалног кола и још увек садржи латентни дефект који се појављује само под температурним стресом. Стратегија тестирања треба да ескалира у нивоу стреса тако да се кварови у раном животу убрзају пре испоруке.

Аутоматизована оптичка инспекција проверава присуство компоненти и облик лема. Тест у кругу потврђује вредности отпорника и кондензатора и открива кратке спојеве или отварања. Тест функционалног кола симулира улазе сензора и потврђује излазе релеја или ССР. Рендгенски преглед открива скривене шупљине од лема и колапс БГА. Провера изгарања и стреса из околине затим подвргава склоп повишеној температури под циклусом оптерећења, често у трајању од 24 до 48 сати, како би се приморали маргинални спојеви и дефекти компоненти да пропадну. Коморе за заштиту животне средине проширују ову могућност од -40 °Ц до +125 °Ц и 0–95% релативне влажности, омогућавајући произвођачу да повеже понашање на клупи са условима на терену.

Пробни контактни отпор уређаја такође може да маскира маргинални зглоб. Ако пого игле не остваре конзистентан контакт, тест може да прође плочу која би отказала под утицајем вибрација или термичког ширења. Бурн-ин није замена за стабилан процес. То је филтер за специфичне ризике, а најефикаснији је када профил напрезања одражава стварну термичку мисију контролера. Генеричко намакање на високој температури може потрошити тестни капацитет без откривања слабости у вези са бициклизмом које су важне у апликацији за контролу температуре.

6. Конформни премаз и изолација животне средине

Влага и контаминација су прикривени термални проблеми. Танак филм адсорбоване воде на површини ПЦБ-а може створити путеве цурења између трагова сензора, мењајући ефективни отпор мерне мреже. Хемијски остаци од флукса или руковања могу постати проводљиви када се влажност повећа. У контролеру који се ослања на улаз сензора високе импедансе, ови путеви цурења се појављују као температурни помак или шум.

Конформни премаз ово решава тако што формира танак полимерни слој који је у складу са топологијом плоче и изолује кола од влаге, прашине и хемијских загађивача. Акрилни премази су економични и обрадиви; полиуретан нуди бољу отпорност на раствараче и хабање; силикон пружа најшири температурни опсег и флексибилност. Премаз се мора нанети након темељног чишћења, јер га инкапсулирајућа јонска контаминација задржава на плочи и може да убрза електрохемијски квар, а не да га спречи.

Адхезија премаза је још једна променљива; ако је површинска енергија прениска због остатка, премаз може да се раслоји током термичког циклуса, отварајући пут за влагу. Селективни премаз је често пожељнији за регулаторе температуре јер ће конектори, релеји и испитне тачке можда морати да остану без премаза. Процес се мора контролисати тако да дебљина премаза буде довољна на изложеним траговима, али да не премости одводе финог нагиба или омета карактеристике термичког рељефа.

7. Следљивост као алат за контролу термичког ризика

Када се контролер помера у пољу, прво питање је да ли је понашање изоловано или повезано са серијом. Без следљивости, на то питање се не може ефикасно одговорити. Сљедивост на нивоу серије и јединице повезује сваки серијски број са кодовима датума компоненти, записима о преправљању, резултатима испитивања и шаржом премаза. Ово омогућава произвођачу и купцу да одреде да ли је рекламација због одступања у корелацији са одређеном серијом компоненти, специфичном линијом или специфичним еколошким тестом.

Следљивост у аПЦБА контролер температурепрограм није административни трошкови. То је механизам који квар на терену претвара у ограничени догађај који се може исправити уместо у отворено питање поузданости. Овлашћени извор је друга половина следљивости. Компоненте купљене од франшизних дистрибутера имају документовано порекло. Компоненте из канала отвореног тржишта могу бити обновљене, поново означене или изван одређеног прозора кода датума. За регулатор температуре, фалсификована или застарела компонента интерфејса сензора може да помери цео мерни ланац. Визуелна, електрична и рендгенска валидација улазних компоненти пружа практичну баријеру против фалсификовања пре почетка склапања.

8. Од прототипа до количине: зрелост производње

Термичка стабилност мора преживети прелазак са инжењерских узорака на масовну производњу. Процес који ради на пет плоча може се понашати другачије на пет хиљада ако се промени таложење пасте, поновно пуњење или контакт учвршћења за тестирање. Партнер у производњи мора показати да се исти контролисани параметри одржавају у свакој фази.

• Инжењерска верификацијаМале конструкције за валидацију дизајна и почетно термално подешавање. Фокусирајте се на верификацију изгледа и приступ калибрацији сензора.
• Пилот рунКарактеризација процеса и испитивање термичког напрезања. Профил лемљења, покривеност премаза и границе тестирања су фиксне.
• Производња мале количинеСерија за улазак на тржиште. Сљедивост и дисциплина долазне инспекције се примењују у великом обиму.
• Производња великог обимаСтабилан СМТ принос, поновљиви функционални тест и праћење поузданости на нивоу серије.

У свакој фази, произвођач треба да обезбеди повратне информације о дизајну за производњу које се баве термичким растерећењем на траговима напајања, размаку компоненти и доступности тестних тачака. Партнер са ИАТФ 16949 дисциплином примењује напредно планирање квалитета, анализу режима квара и контролу промена на програм термичког регулатора, чак и када је крајњи производ индустријски, а не аутомобилски. ИСО 13485 додаје следљивост на нивоу јединице, валидацију процеса и документацију о управљању ризиком за контролоре медицинског нивоа. Ови оквири нису маркетиншке ознаке; они одређују да ли је производни процес способан да задржи термичку спецификацију током времена.

Уникплоре Елецтроницспримењује овај слојевити приступ – ДФМ који је свестан сензора, интерни АОИ, ИЦТ, ФЦТ, рендгенско снимање, прегоревање и скрининг околине – да би премостио намеру дизајна и поузданост запремине. Двострани СМТ принос првог пролаза изнад 98,5% је један показатељ, али значајнији резултат је контролер чије термичко понашање остаје унутар његове спецификације након поновљеног циклуса и излагања на терену.
