Напредна технологија детекције у преради ПЦБА

У преради ПЦБА (Склоп од штампаног круга), технологија детекције је пресудна за осигурање квалитета и перформанси производа. Уз континуирано напредовање технологије, све напредније технологије за откривање примењују се на процес ПЦБА обраде за побољшање тачности откривања, ефикасности и поузданости. Овај чланак ће истражити неколико уобичајених напредних технологија за откривање и њихове примене у ПЦБА обради.

И. Аутоматска оптичка инспекција (АОИ)

1. Преглед АОИ технологије

Аутоматска оптичка инспекција (АОИ) је технологија која користи визуелни систем за аутоматско откривање кругова и широко се користи у ПЦБА обради.

Принцип рада: АОИ систем скенира кругу кроз камеру високе резолуције, снима слику и упоређује га са унапред подешеним стандардом за идентификацију оштећења и лоших тачака.

Садржај детекције: АОИ може открити проблеме као што су квалитет за заједничким средствима, компонентни локација, недостајуће компоненте и кратки кругови.

2 Предности АОИ-а

АОИ технологија је брза, тачна и бесконтактна, која значајно може побољшати ефикасност откривања.

Побољшати ефикасност производње: аутоматизована детекција смањује време ручног детекције и побољшава ефикасност производње.

Висока тачност: слике високе резолуције и интелигентни алгоритми могу тачно да идентификују ситне недостатке и смањене лажне стопе детекције.

ИИ. Рендгенски детекција (рендгенски снимак)

1. Преглед рендгенске технологије

Рендгенски детекција (рендгенски снимак) је технологија детекције која користи рендгенске зраке да би се видела кроз унутрашњу структуру круга, што је погодно за сложене задатке за откривање ПЦБА.

Принцип рада: Рендгенски зраци продиру у плочу у кругу да би формирали слику унутрашње структуре и унутрашњих недостатака попут лоших лемљења и кратких склопова откривени су анализом слике.

Распон апликације: Рендгенски детекција је посебно погодна за откривање компоненти површинских монтирања као што су БГА (Балл Грид Арраи) и ЦСП (паковање чипова).

2 Предности препознавања рендгенских зрака

Технологија детекције рендгенских зрака може пружити дубинске и детаљне унутрашње инспекције и погодна је за откривање скривених оштећења.

Откривање скривених оштећења: Може да открије невидљиве интерне недостатке као што су зглобови хладног лешења и лимене перлице како би се осигурала укупна поузданост производа.

Неразорно тестирање: неразорно испитивање кругова не утиче на интегритет производа.

ИИИ. Инфрацрвено детекција топлотне слике

1. Преглед инфрацрвене технологије термичке слике

Инфрацрвени термички снимак намеће инфрацрвене камере за снимање слике дистрибуције температуре круга да би открили могући проблеми са прегревањем или термичким грешком.

Принцип рада: Инфрацрвена камера снима инфрацрвено зрачење на површини плоче, претвара га у температурну слику и идентификује аномалије анализом топлотне слике.

Обим апликација: Погодно за откривање топлотних аномалија, прегревање подручја и проблема са управљањем напајањем у плочима.

2 Предности инфрацрвеног откривања термичких слика

Инфрацрвена технологија топлотне слике може да надгледа температурне промене плоче у реалном времену и пружају драгоцене информације о дијагнози грешке.

Откривање у реалном времену: Може да надгледа температуру плоче у реалном времену и открива потенцијалне проблеме са прегревањем на време.

Откривање без контакта: Користи детекцију контакта да би се избегло физичко уплитање у кругу.

ИВ. Електрично тестирање (ИКТ)

1. Преглед технологије ИЦТ-а

Електрична испитивања (тестирање у кругу, ИКТ) је тестна технологија за откривање функционалности и повезивања кругова плоча. Колачка плоча тестира се кроз електричне сигнале.

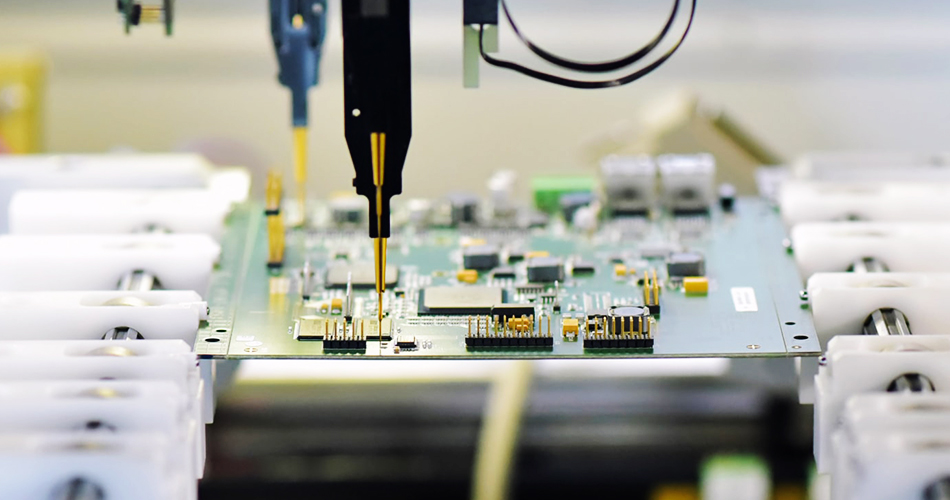

Принцип рада: ИЦТ користи тестне сонде за повезивање на тестне тачке плоче, примењују електричне сигнале и мери одговор на проверу електричне перформансе и повезивање круга.

Садржај детекције: Кратки круг, отворени круг, немиривање вредности компоненте и средства за лемљење круга може се открити.

2 Предности ИКТ-а

ИЦТ технологија може обављати свеобухватне тестове електричних перформанси током процеса производње како би се осигурала функционалност и поузданост кругове плоче.

Свеобухватни тест: Свеобухватно тестирајте различите електричне параметре круга да би се осигурала функционалност производа.

Висока ефикасност: Аутоматизовани процес испитивања побољшава ефикасност испитивања и смањује ручну интервенцију.

В. Функционални тест

1. Преглед функционалног теста

Функционални тестје тест ПЦБА-е под стварним радним условима како би се осигурало да њене различите функције испуњавају захтеве дизајна.

Принцип рада: Ставите ПЦБА у симулирано радно окружење и проверите своје функције и перформансе извршавањем унапред подешеног функционалног програма испитивања.

Обим апликација: Применљиво на тестирање стварног радног статуса и функција ПЦБА и процене његове перформансе у стварним апликацијама.

2 Предности функционалног теста

Функционални тест може симулирати реалне услове рада и пружити резултате испитивања најближи стварном окружењу.

Прави тест за животну средину: Тест у стварним радним условима како би се осигурала перформансе ПЦБА у стварној употреби.

Откриће проблема: Може открити функционалне проблеме и осигурати поузданост и стабилност производа.

Закључак

УПЦБА обрада, Употреба напредне технологије детекције важна је средство за осигурање квалитета и перформанси производа. Увођењем технологија као што су аутоматска оптичка инспекција (АОИ), рендгенски инспекција, инфрацрвени топлотни инспекцијски преглед, електрично тестирање (ИКТ) и функционално испитивање, компаније могу побољшати тачност откривања, ефикасности и поузданости. У будућности, уз непрестано напредовање технологије, ове технологије за откривање и даље ће се развити и даље побољшати укупни квалитет и ефикасност производње ПЦБА прераде.
