Обична средства за лемљење и решења у преради ПЦБА

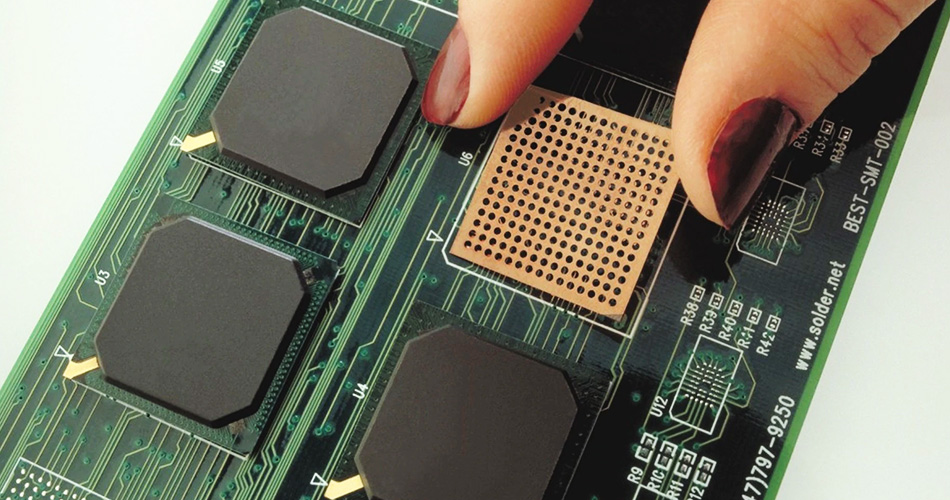

ПЦБА обрада (Склоп од штампаног круга) је важан део производње електронских производа, а квалитет лемљења директно утиче на поузданост и перформансе производа. Уобичајени недостаци у процесу лемљења укључују пуцање, премошћивање и хладно лемљење за лемљење. Овај чланак ће истражити узроке уобичајених оштећења лемљења у ПЦБА обради и пружају одговарајуће решења.

1. Лемљење зглобова

1. проузроковати анализу

Средство за зглобовање лемљења односи се на пуцање зглоба лемљења у делу лемљења након хлађења, што је обично узроковано следећим разлозима:

Тешка промена температуре: Температура се пребрзо мења током процеса лемљења, што је резултирало концентрисаним термичким стресом у зглобу лемљења и пукотине након хлађења.

Неправилно одабир лемљења: Користи се употребљено довољно јак да издржи стрес скупљања након што се зглоб лемљења охлади.

Проблем материјала за подлоге: Коефицијент топлотног експанзије материјала подлоге и лемљење је превише различито, што резултира зглобом за зглобовање лемљења.

2 Решење

За проблем пукотине за зглобовање лемљења могу се предузети следећа решења:

Управљајте температуру лемљења: Користите разумну кривуље за лемљење да бисте избегли пребрзо промена температуре и смањите топлотни стрес зглоба лемљења.

Изаберите право лемљење: Користите средње средство које одговара коефицијенту топлотног експанзије материјала подлоге да бисте повећали отпорност пукотине зглоба лемљења.

Оптимизирајте материјал подлоге: Изаберите материјал подлоге са коефицијентом топлотног експанзије који одговара лемљењу да смањи термички стрес зглоба лемљења.

2 лемљење премошћивања

1. проузроковати анализу

Пре преласкање се односи на вишак лемљења између суседних зглобова лемљења, формирањем моста кратког споја који је обично узроковано следећим разлозима:

Превише лемљења: Превише лемљења користи се током процеса лемљења, што је резултирало вишком лемљења који формира мост између суседних зглобова лемљења.

Превисок температура лемљења: Превисок температура лемљења повећава се флуидност лемљења, који лако формира мост између суседних зглобова лемљења.

Проблем предлошком за штампање: неразуман дизајн отварања шаблона за штампање доводи до прекомерног таложења лемљења.

2 Решење

За проблем премошћивања лемљења могу се предузети следећа решења:

Контролишите количину лемљења: разумно контролише количину лемљења која се користи да се осигура да је количина лемљења за сваки зглоб лешења прикладан да се не би дошло до вишка лемљења који формира мост.

Подесите температуру лемљења: Користите одговарајућу температуру лемљења да бисте смањили флуидност лемљења и спречите формирање моста.

Оптимизирајте шаблон за штампање: Дизајн разумних отварања шаблона за штампање да бисте осигурали једнолично таложење лемљења и смањити вишак лемљења.

ИИИ. Зглобови хладног лемљења

1. проузроковати анализу

Зглобови хладног лемљења односе се на зглобове лемљења који изгледају као добри, али су заправо у лошем контакту, што резултира нестабилним електричним перформансама. То је обично узроковано следећим разлозима:

Лемљење није у потпуности растопљен: температура лемљења је недовољна, што резултира непотпуним топљењем лемљења и лоша контакта са јастучићима и компонентним играма.

Недовољно време лемљења: време лемљења је прекратко, а лемљење не успева у потпуности да се у потпуности не инфилтрира јастучиће и компонентне игле, што резултира зглобовима хладног лешења.

Присуство оксида: Оксиди постоје на површини јастучића и компонентних игле, што утичу на влажење и контакт лемљења.

2 Решење

За проблем спојева хладног лемљења могу се предузети следећа решења:

Повећајте температуру лемљења: Осигурајте да је температура лемљења довољно висока да у потпуности растопи лемљење и повећате контакт површину сола за лемљење.

Проширите време лемљења: продужите време лемљења на одговарајући начин како бисте дозволили да лемљење у потпуности инфилтрира јастучиће и компонентне игле да осигура добар контакт.

Очистите површину лемљења: Очистите оксиде на површини јастучића и компонентних игле пре лемљења како бисте осигурали да лемљење може у потпуности да се инфилтрира и контактира.

ИВ. Порез зглобова лемљења

1. проузроковати анализу

Заједнички поре за лемљење се односе на мехуриће унутар или на површини зглобова лемљења, који су обично узроковани следећим разлозима:

Нечистоће у лемљењу: лемљење садржи нечистоће или гасове, који формирају поре током процеса лемљења.

Висока влажност у окружењу лемљења: Влажност околине лемљења је висока, лемљење је влажно, а гас се генерише током процеса лемљења, формирајући поре.

Јастучић није у потпуности очишћен: Постоје нечистоће или нечистоће на површини јастучића, који утичу на флуидност лемљења и формирају поре.

2 Решење

За проблем зглобних поре за лемљење, могу се предузети следећа решења:

Користите средства за чистоће: Одаберите високу чистоћу, лемљење нискометрије да бисте смањили формирање поре.

Контролирати влажност окружења за лемљење: Одржавајте одговарајућу влагу у окружењу за лемљење да бисте спречили да се лемљење да добије влажење и смањи формирање пора.

Очистите јастучић: Потпуно очистите нечистоће и контаминанте на површини плоча пре лема да бисте осигурали флуидност и добар контакт Лемдера.

Закључак

УПЦБА обрада, уобичајени недостаци лемљења, као што су зглобовање зглобова лемљења, премошћивање лемљења, зглобови хладног средства и зглобови за соли ће утицати на квалитет и поузданост производа. Разумевањем узрока ових оштећења и узимајући одговарајућа решења, квалитет лемљења ПЦБА прераде може се ефикасно побољшати како би се осигурала стабилност и сигурност производа. Уз континуирано унапређење технологије и оптимизације процеса, квалитет лемљења ПЦБА прераде ће се даље побољшати, пружајући чврсту гаранцију за поузданост и перформансе електронских производа.
